Montagesysteem voor zonnepanelen op een schuin dak
Sunbeam Luna is het montagesysteem voor zonnepanelen op een schuin dak. Luna is geschikt voor verschillende soorten schuine daken, waaronder stalen daken, vezelcement en pannendaken. Dankzij het slimme ontwerp met voorgemonteerde onderdelen monteer je zonnepanelen snel, eenvoudig en veilig.
Met voorgemonteerde onderdelen, slim kabelmanagement en een stevige constructie biedt Luna alles voor een vlotte montage en een strak eindresultaat.
Voordelen van Luna.

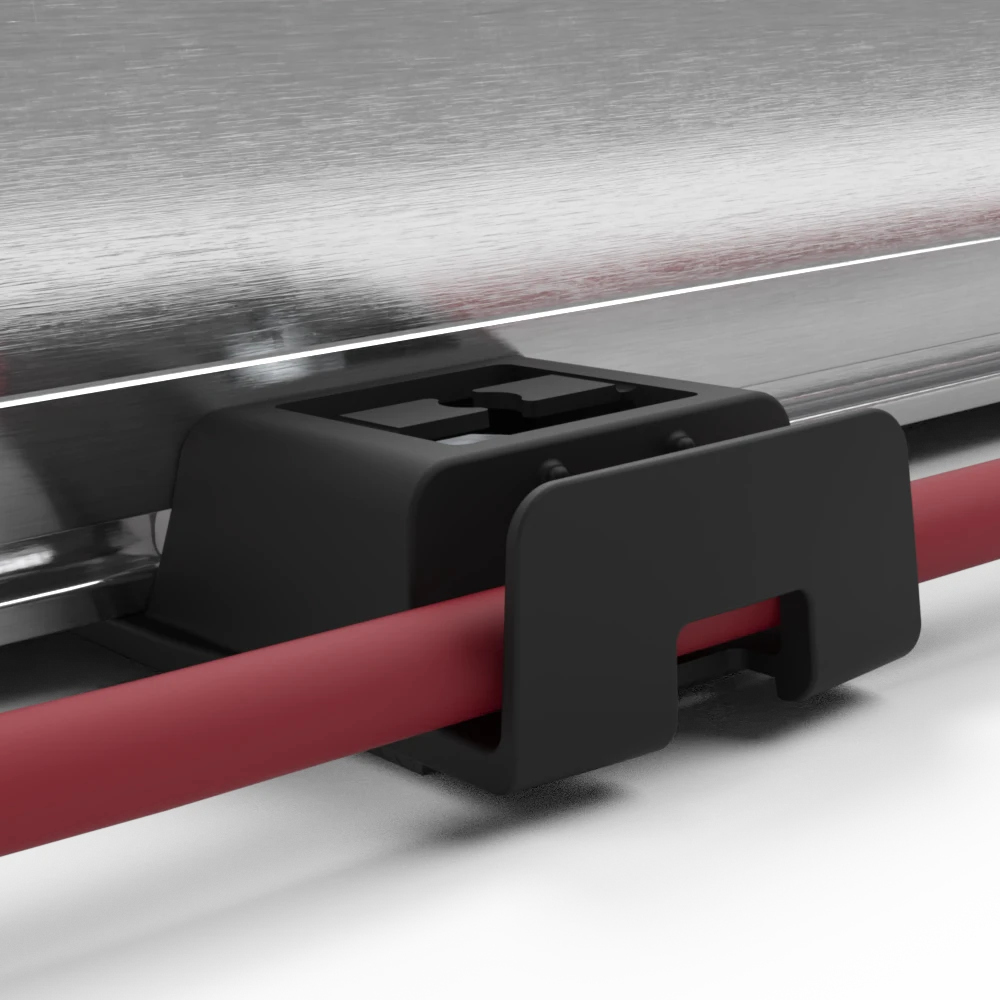

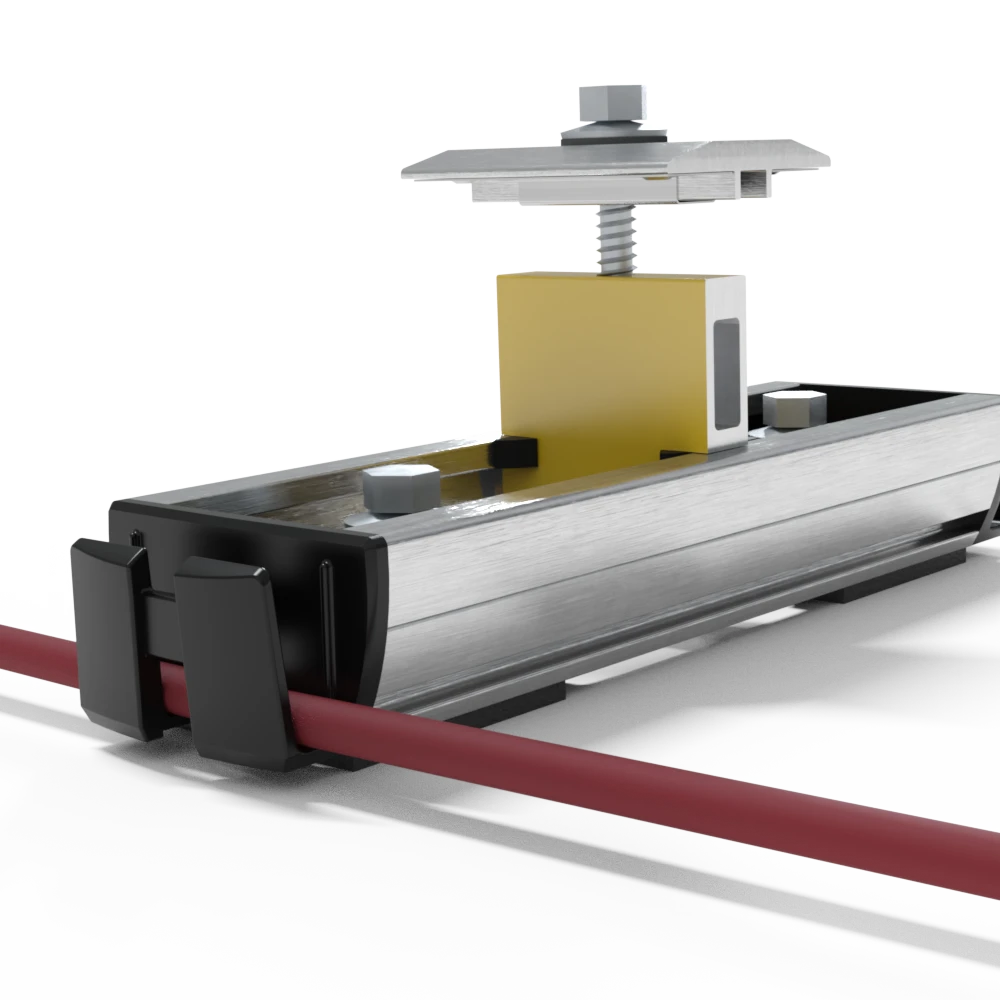

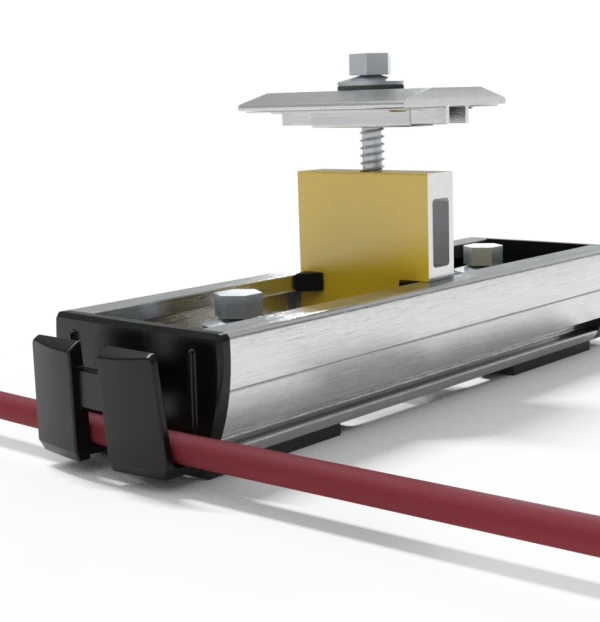

Geïntegreerde klemmen houden kabels netjes en veilig.

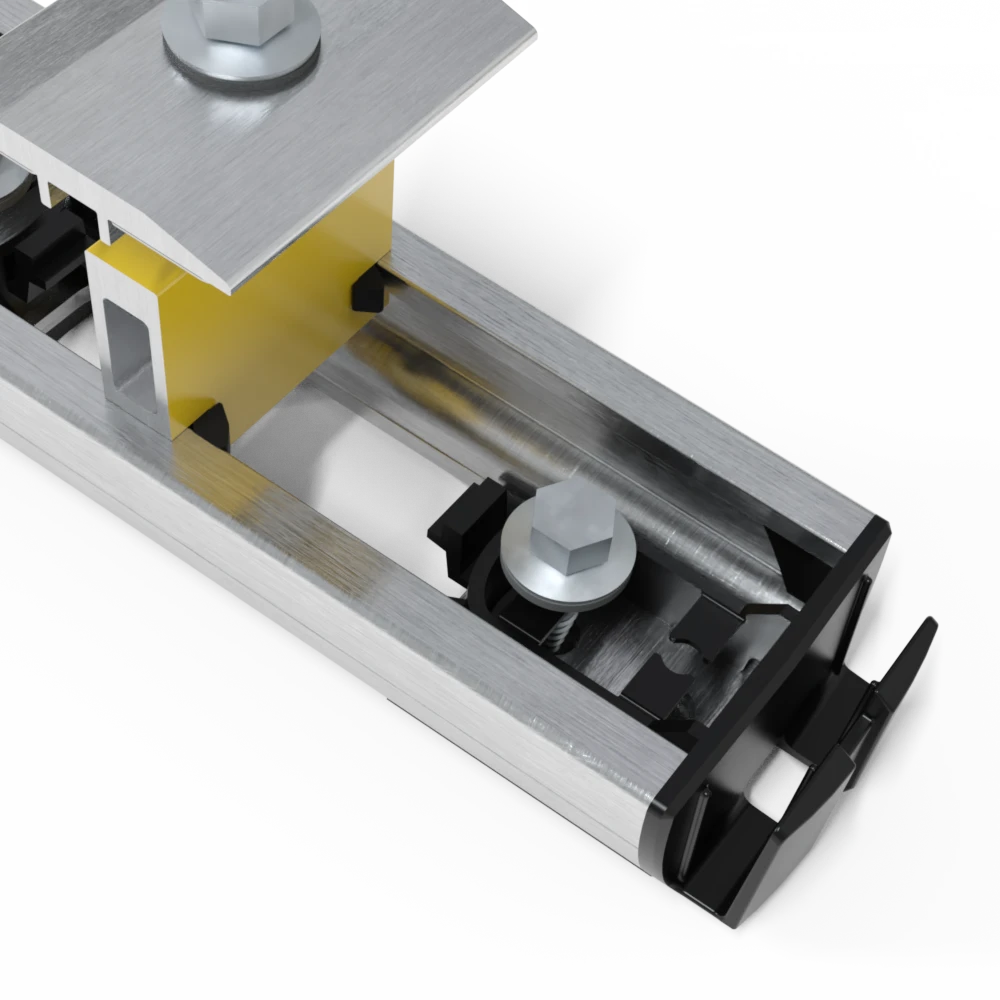

Voorgemonteerde schroeven en slim ontwerp voor vlotte installatie.
De onderconstructie is volledig CO₂ gecompenseerd, goed voor het milieu.
Hoogwaardige materialen en stevige constructie voor lange levensduur.
Geschikte daktypes voor Sunbeam Luna
Sunbeam Luna is geschikt voor verschillende soorten schuine daken. Van pannendaken en vezelcementdaken tot stalen daken en felsdaken: voor iedere toepassing is er een passende Luna-oplossing.

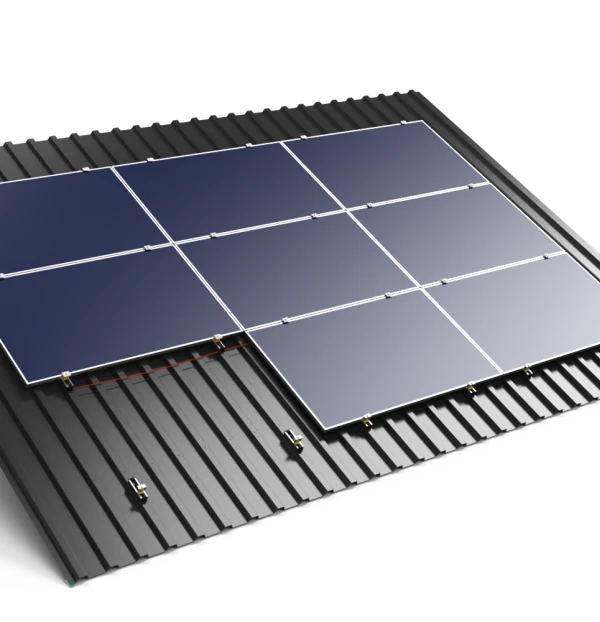

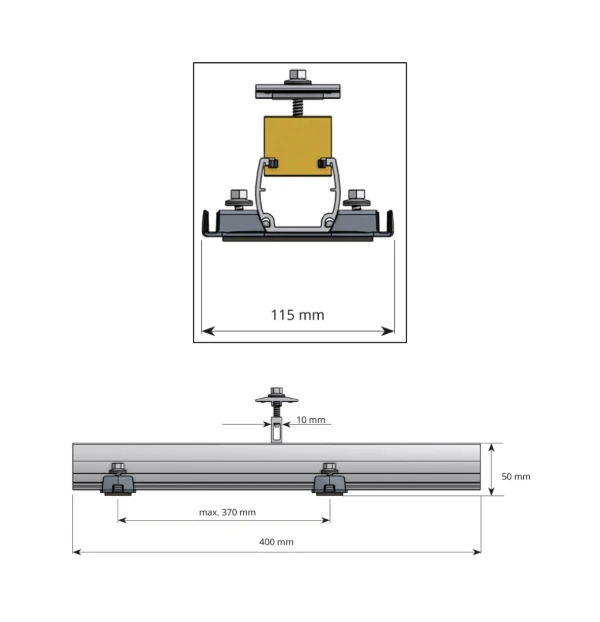

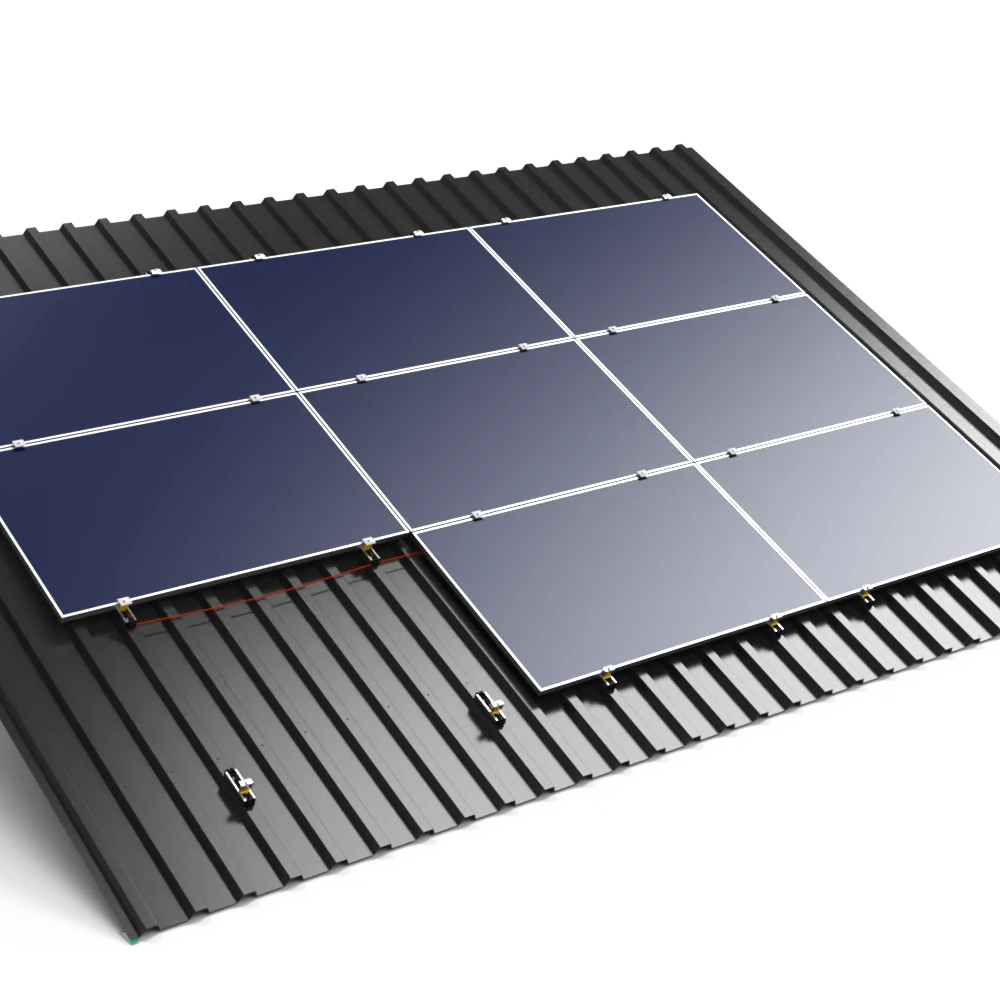

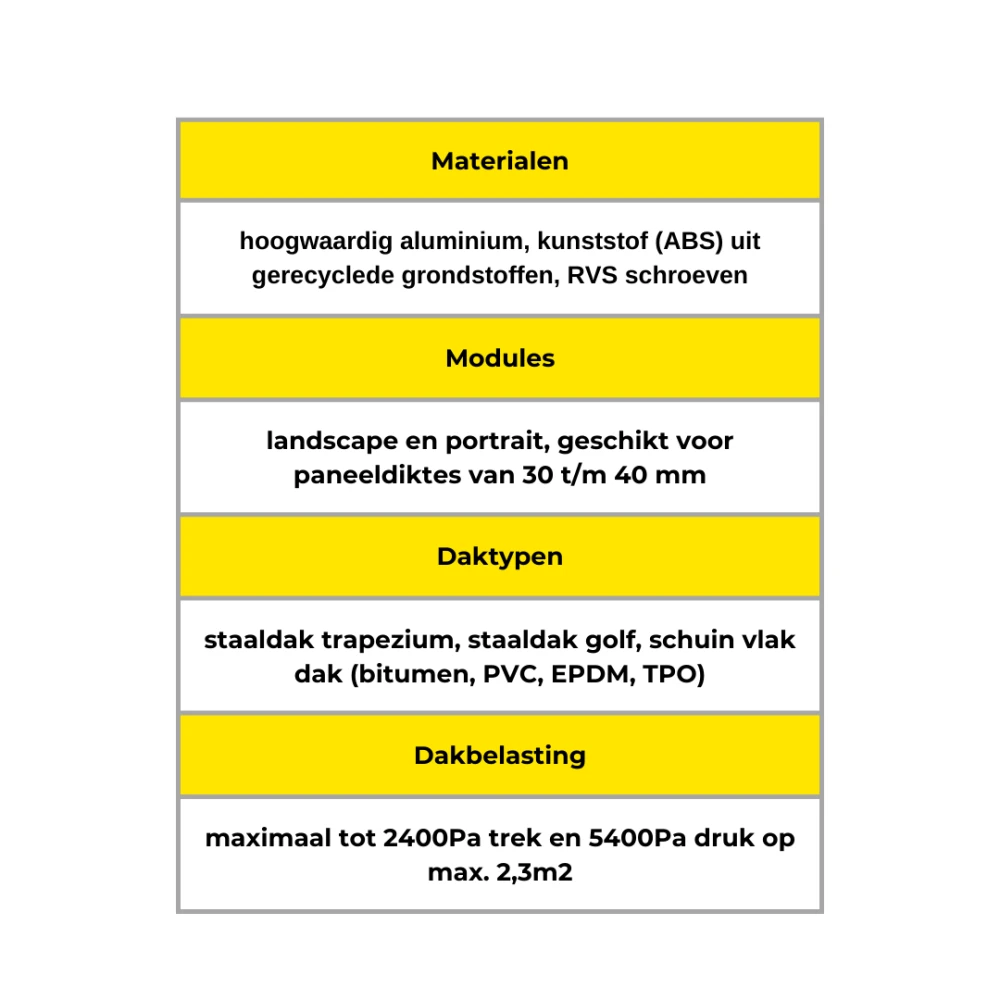

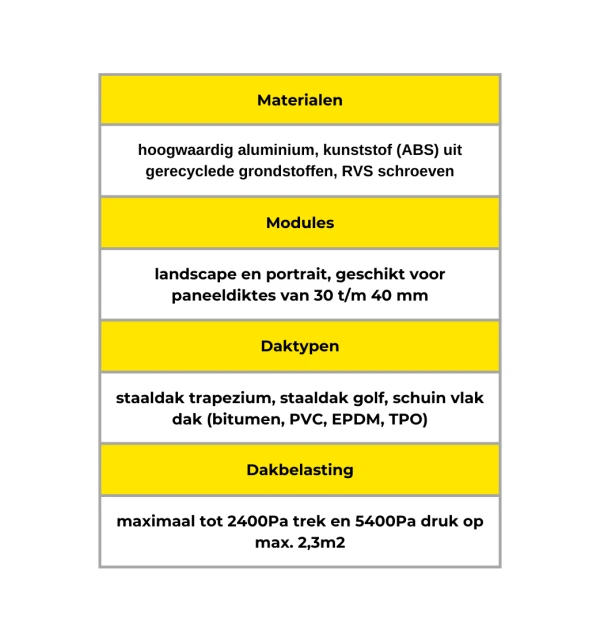

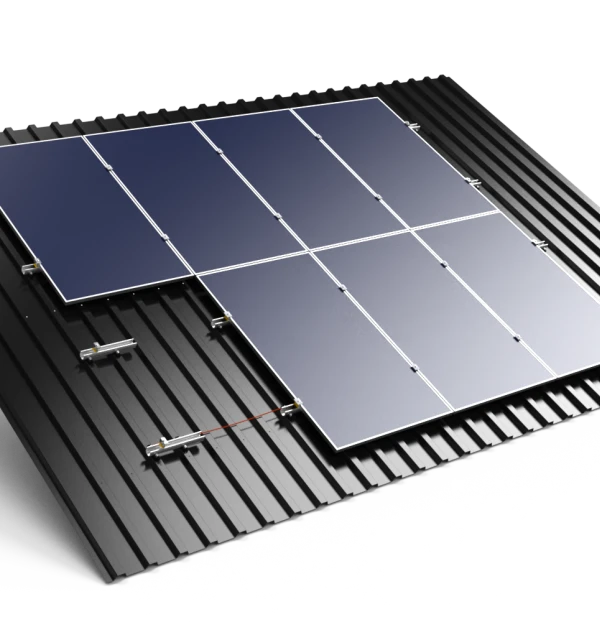

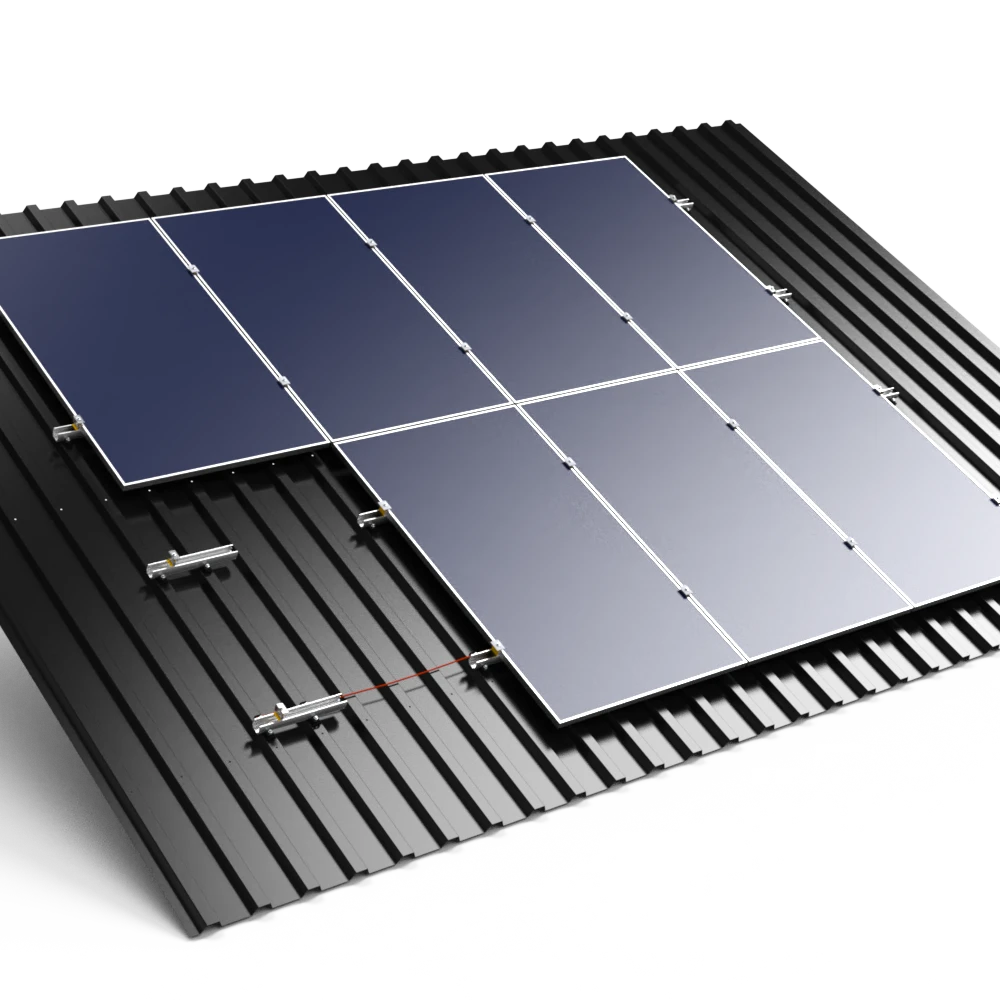

Staaldak landscape & portrait

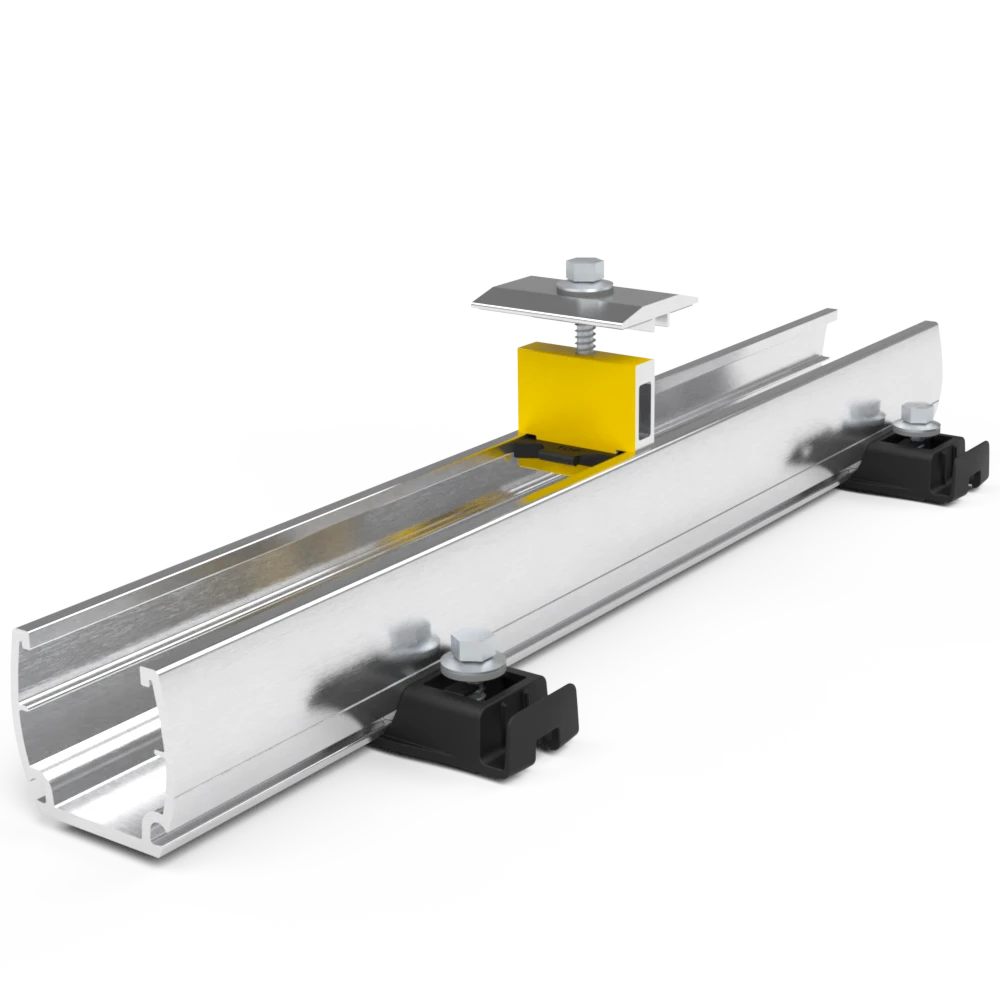

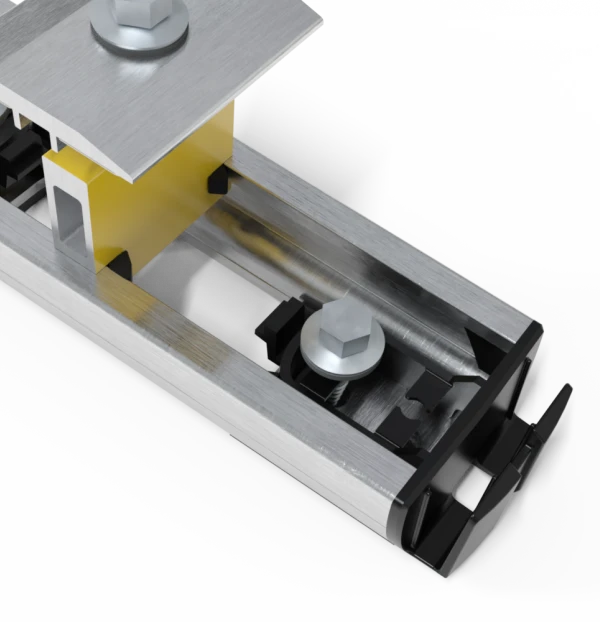

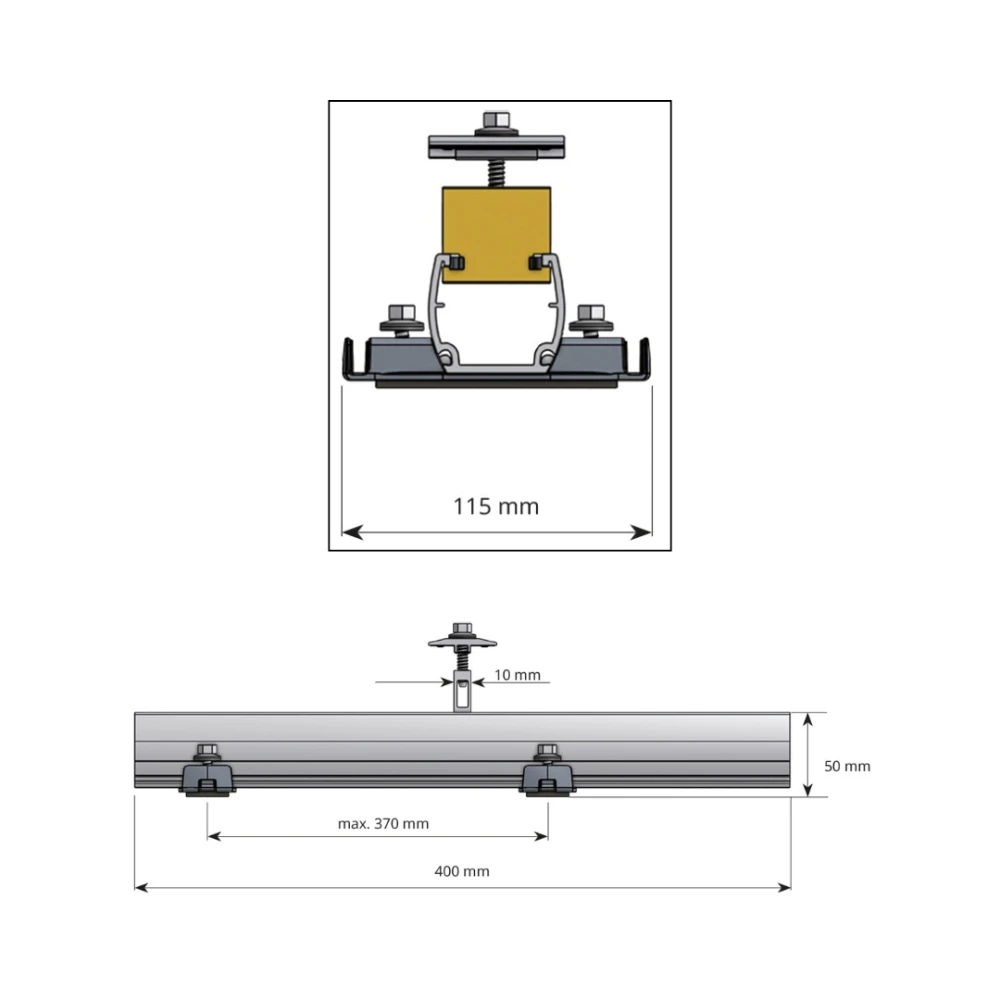

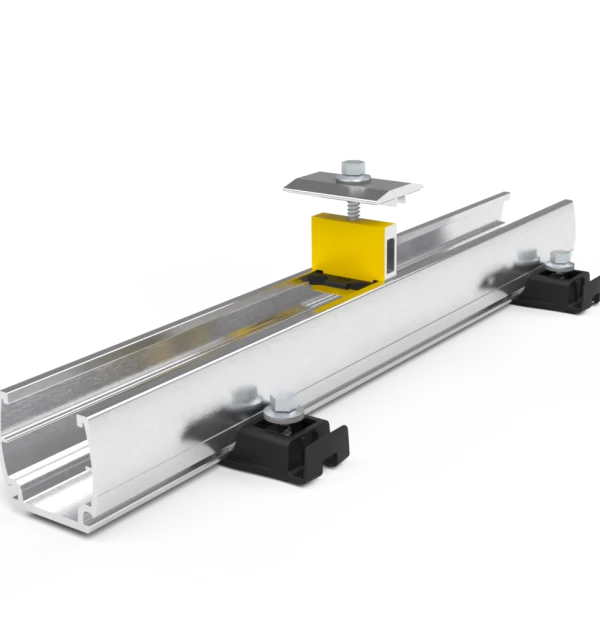

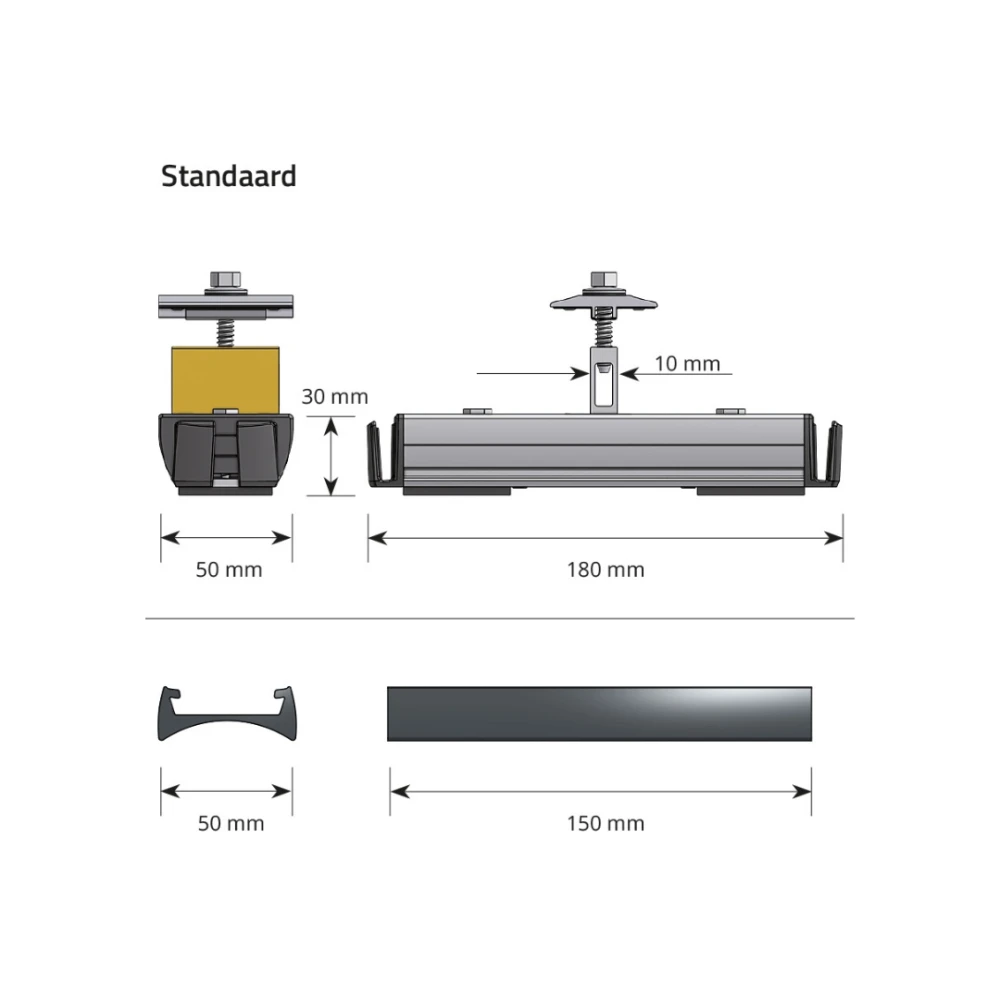

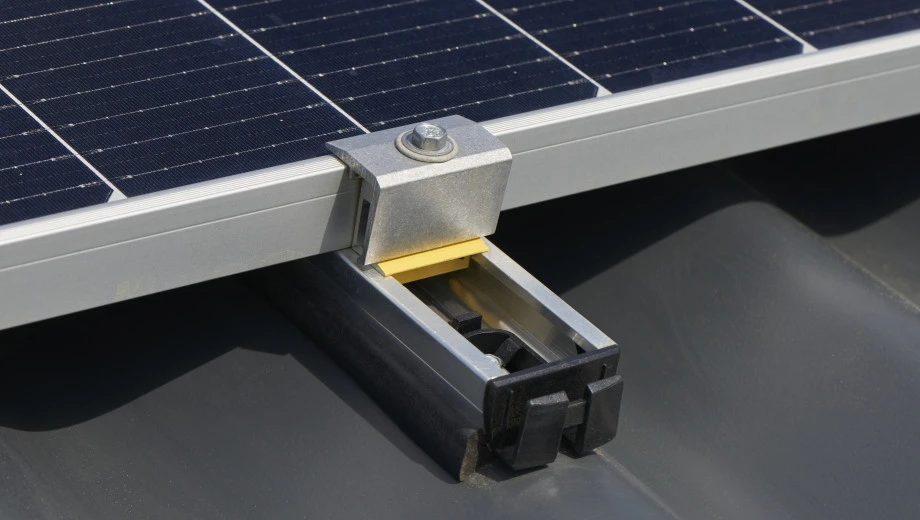

Eenvoudige en snelle installatie zonder extra aanpassingen, geschikt voor zowel staande (portrait) als liggende (landscape) montage. Het systeem kan over bestaande dakschroeven geplaatst worden en is leverbaar in hoog of laag profiel, afhankelijk van de gewenste ventilatie en ruimte voor optimizers of micro-omvormers. Geïntegreerde schroeven en kabelbeheer zorgen voor een vlotte en nette installatie.
Geen beperking van veldgrootte. Houdt rekening met lokale regelgeving voor onderbrekingen.

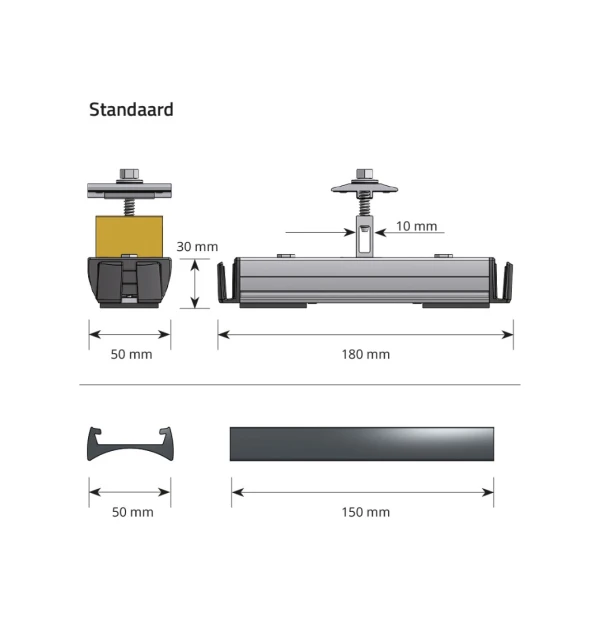

Dikte - 30, 35, 40
Automatische potentiaalvereffening binnen de kolom zonnepanelen.
Projectspecifiek (ca. 10-13 kg/m² inclusief paneel).
hoogwaardig aluminium, kunststof (PA) uit gerecyclede grondstoffen, RVS A2 schroeven.
- Bevestiging met RVS zelfborende schroeven.
- Waterdicht door geïntegreerde celrubberafdichting.

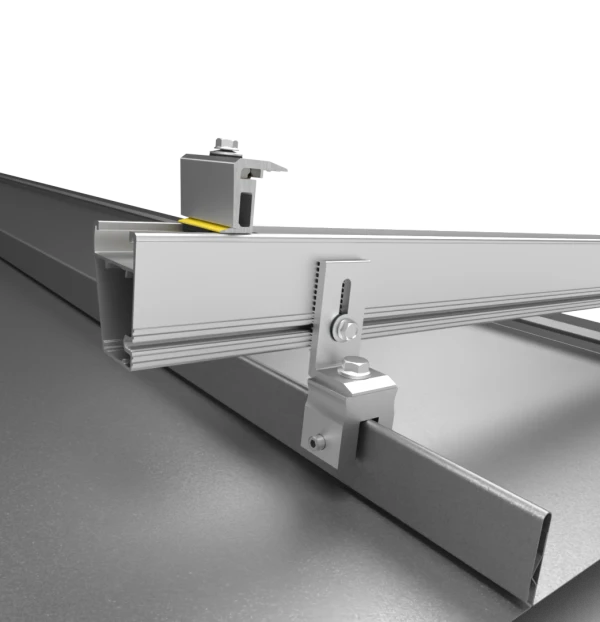

- Staaldak trapezium
- Staaldak golf
Online Sunbeam calculatietool Galileo
- Berekeningen volgens EN 1990 en NEN 7250:2021.
- Windbelasting volgens EN 1991-1-4 inclusief nationale bijlagen.
- Windtunnelonderzoek volgens EN 1991-1-4 en CUR 103 uitgevoerd door Peutz.

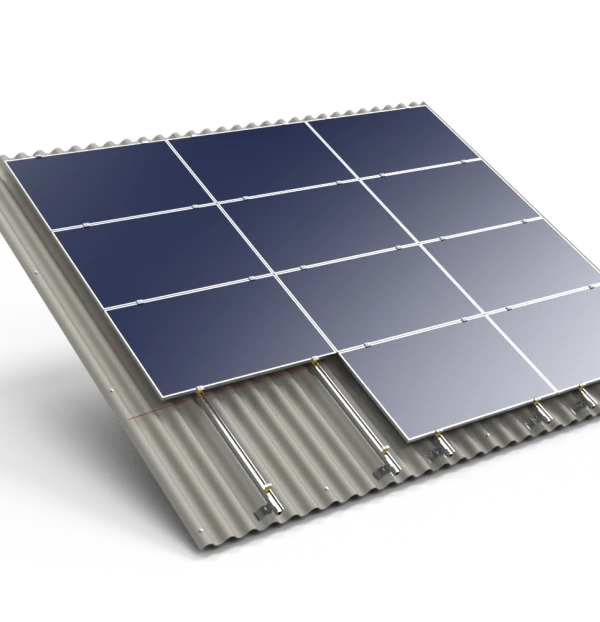

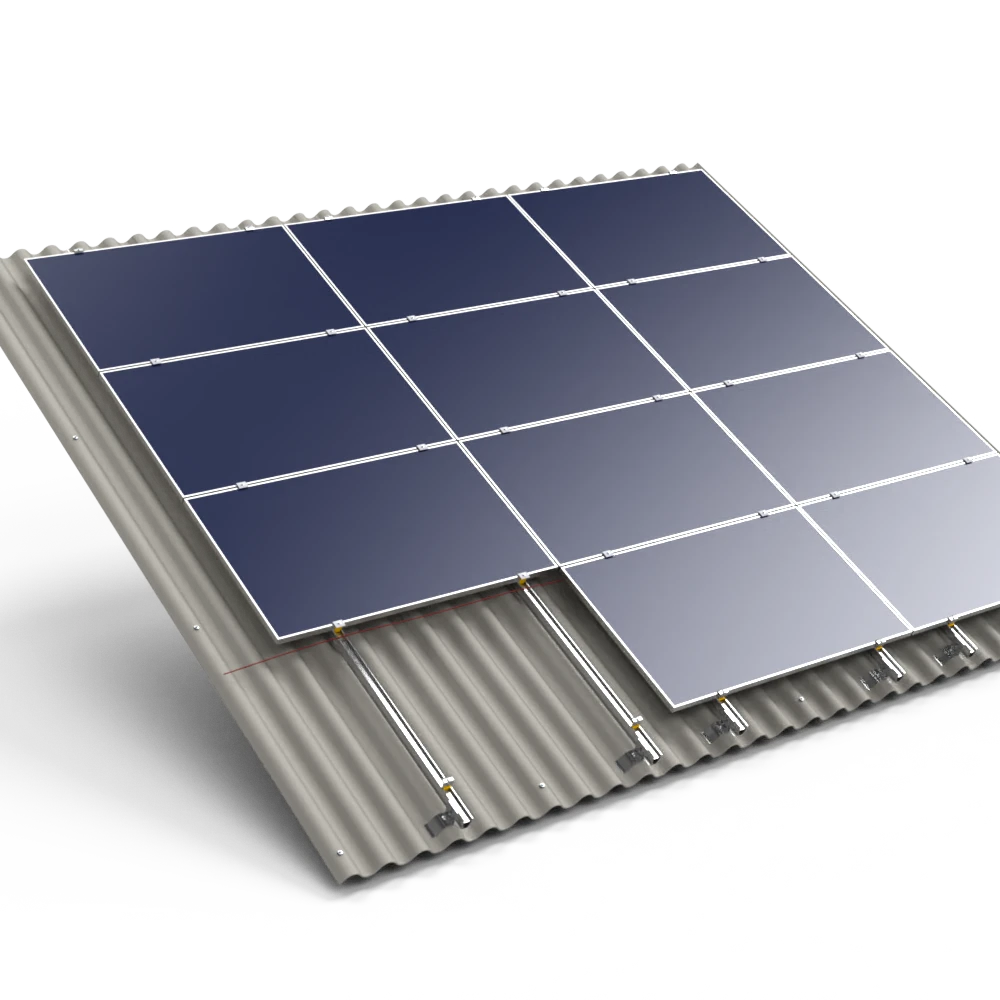

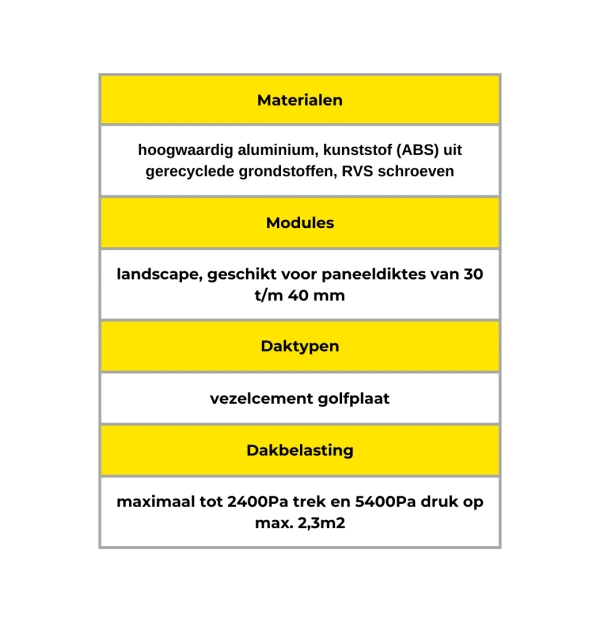

Vezelcement

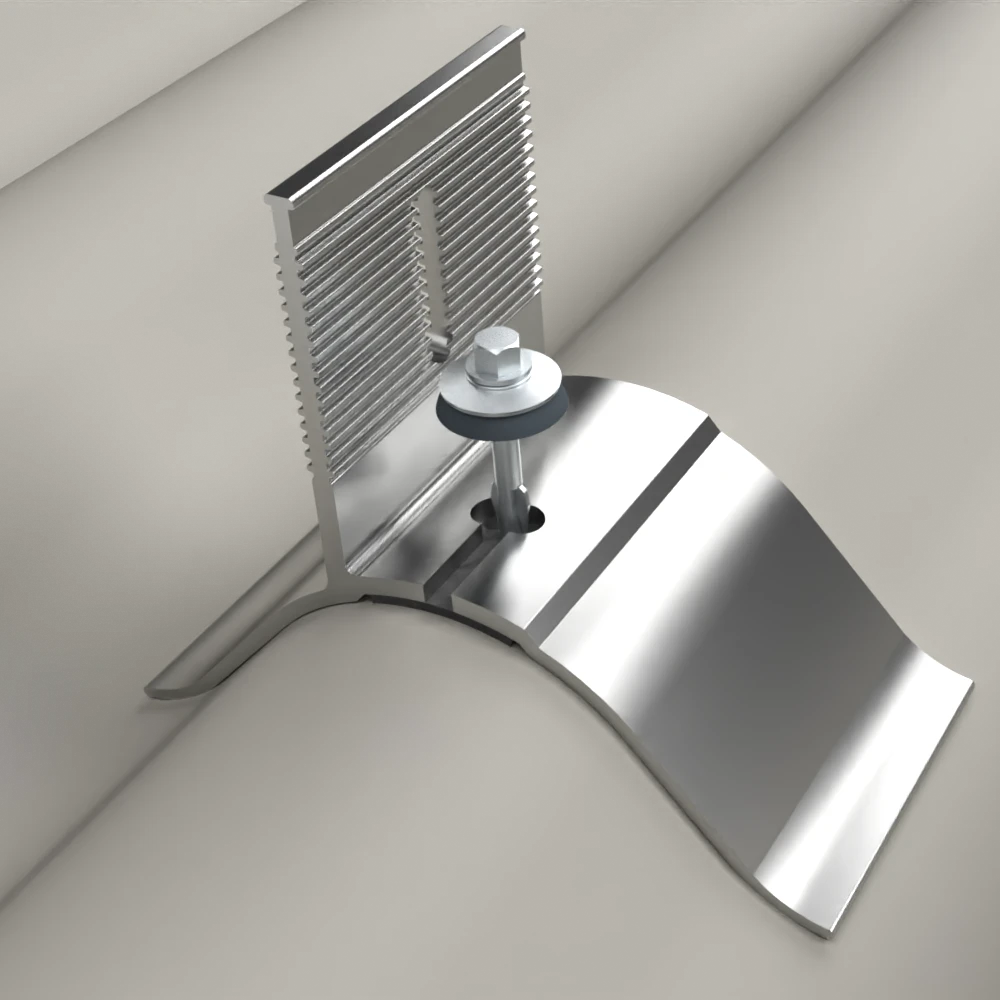

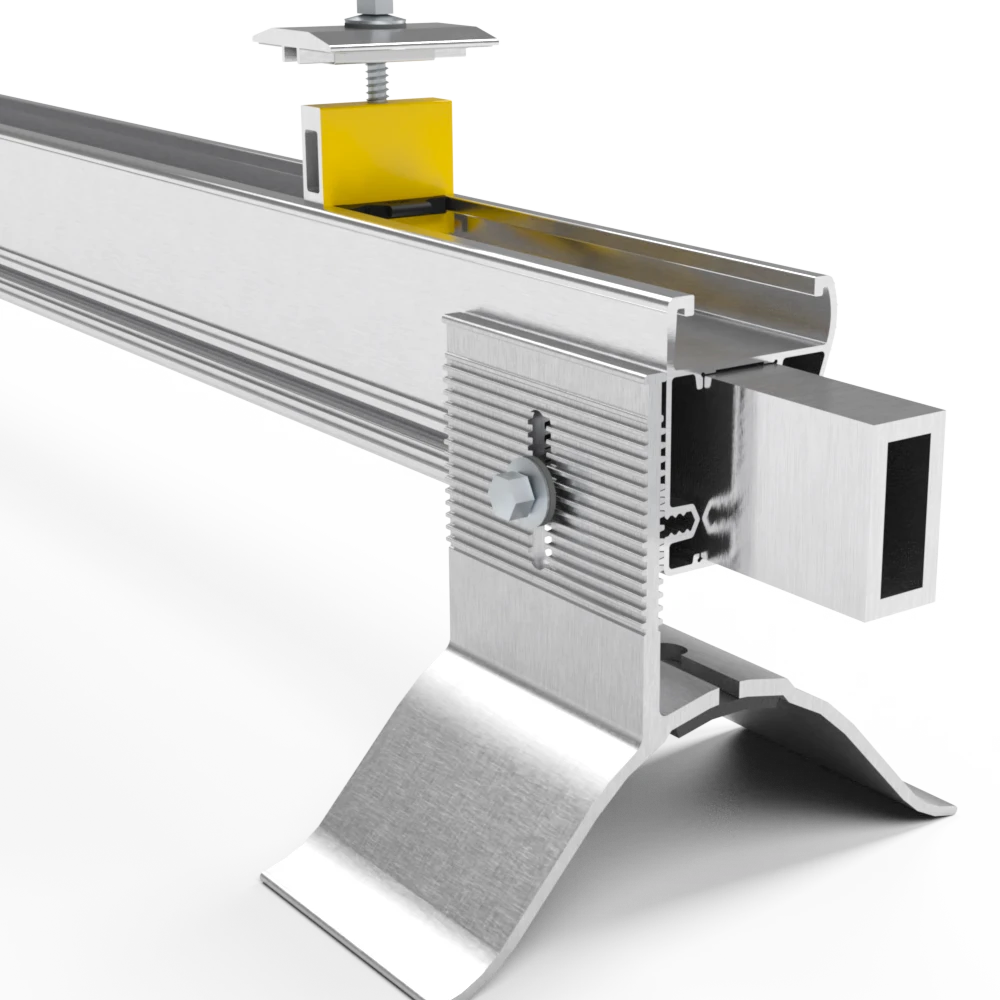

Dit systeem maakt gebruik van een adapter die de krachten optimaal verdeelt en de constructie stevig verankert. Dankzij de eenvoudige bevestiging op de gording met bestaande dakplaatschroeven is er geen extra dakaanpassing nodig. Ideaal voor bevestiging optimizers en micro-omvormers.
15 meter in de lengterichting van de rail.
Dikte - 30, 35, 40
Automatische potentiaalvereffening binnen de kolom zonnepanelen.
Projectspecifiek (ca. 10-13 kg/m² inclusief paneel).
hoogwaardig aluminium, kunststof (PA) uit gerecyclede grondstoffen, RVS A2 schroeven.
-

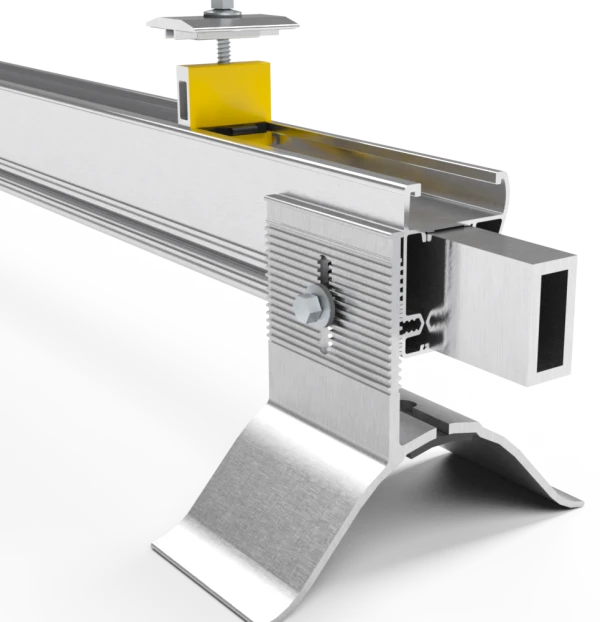

Bevestiging door haken achter de bestaande schroeven in het dak (VZC adapter) of bevestiging met stokschroeven en Luna Montagebeugel (I01516)
-
Waterdicht door geïntegreerde celrubberafdichting

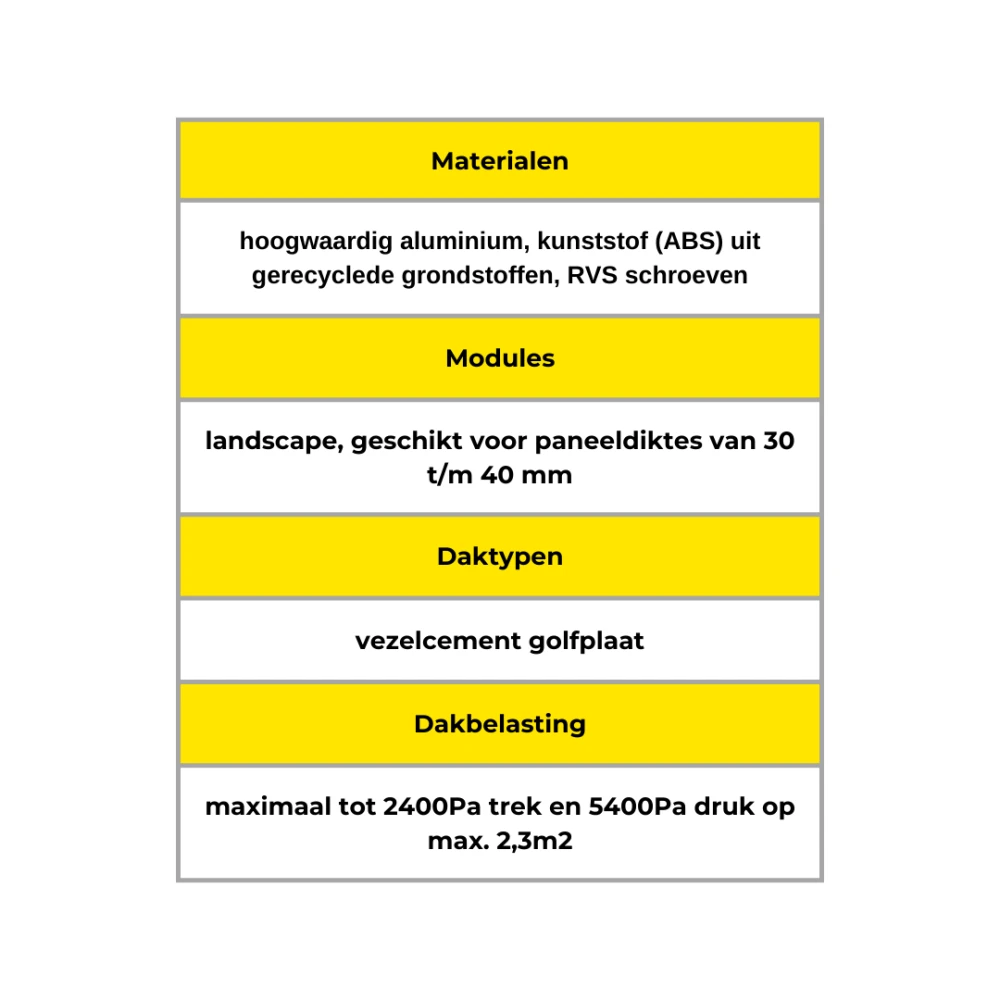

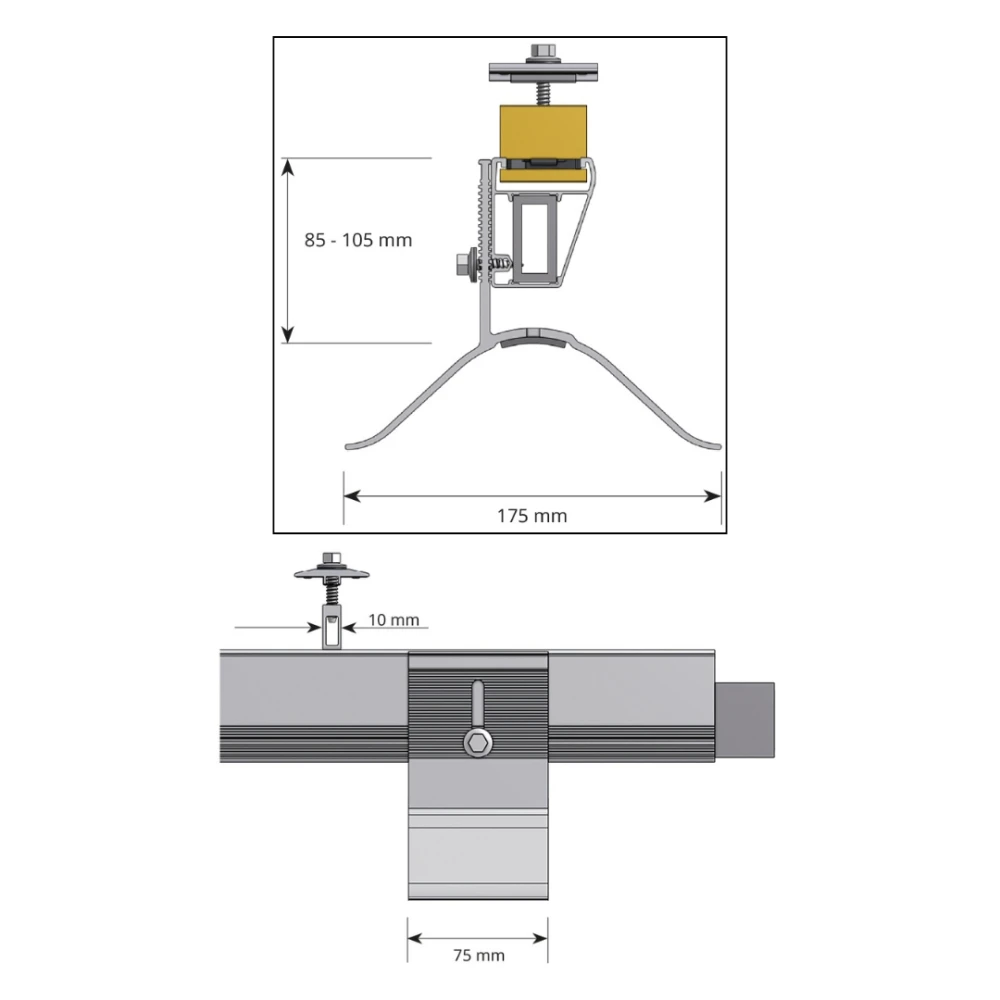

- vezelcement golfplaat (177/61 mm)
Online Sunbeam calculatietool Galileo
- Berekeningen volgens EN 1990 en NEN 7250:2021.
- Windbelasting volgens EN 1991-1-4 inclusief nationale bijlagen.
- Windtunnelonderzoek volgens EN 1991-1-4 en CUR 103 uitgevoerd door Peutz.

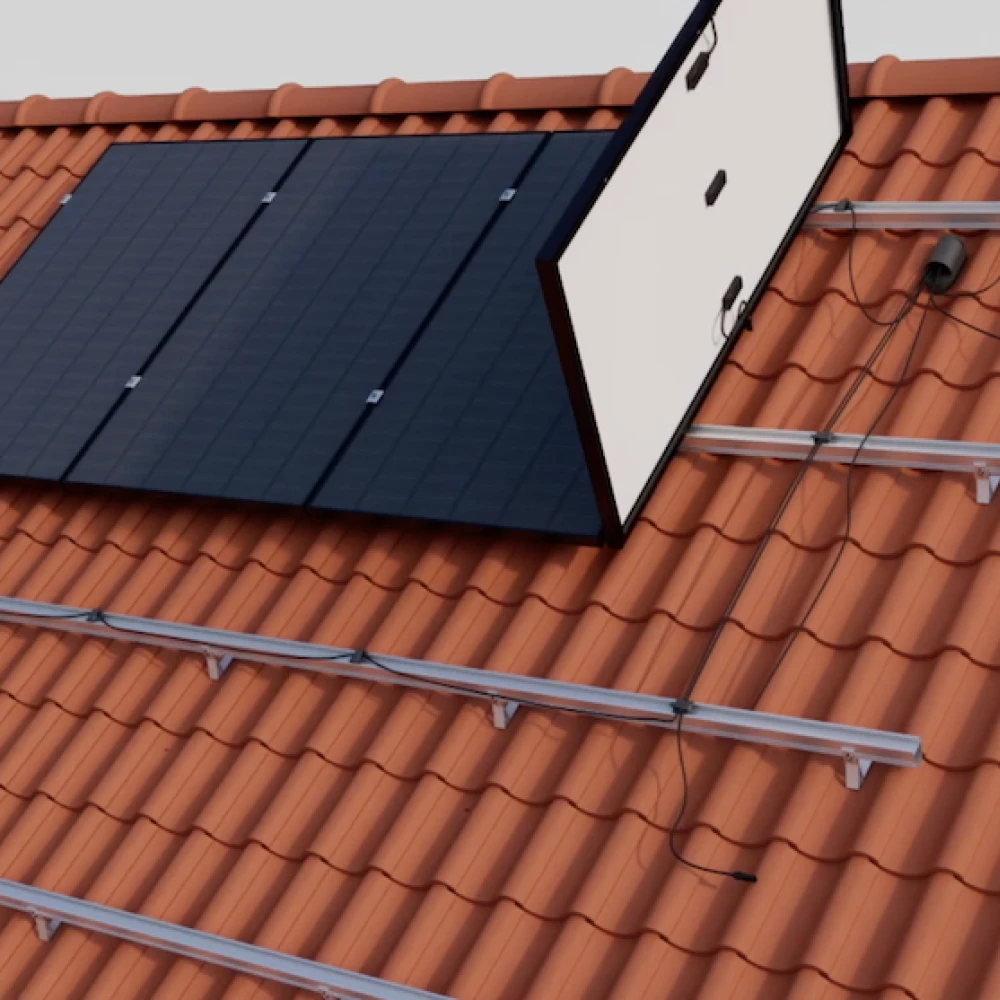

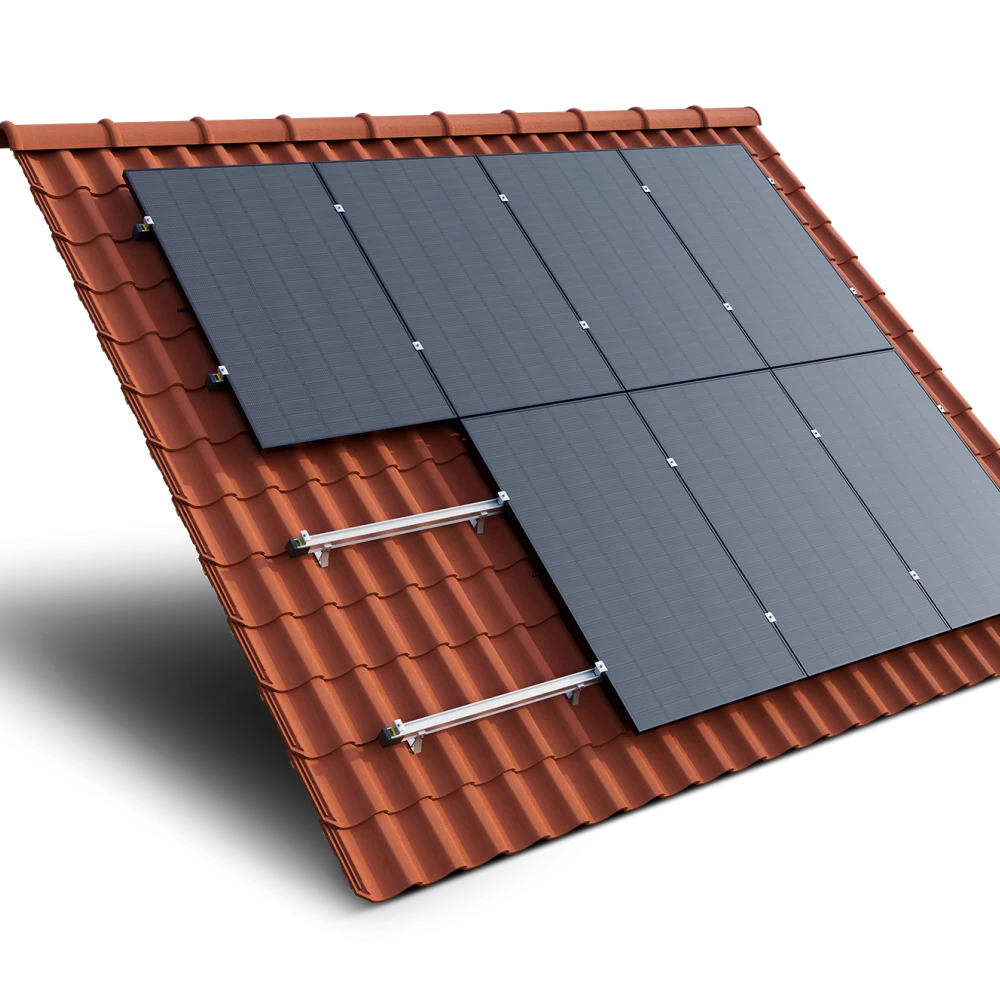

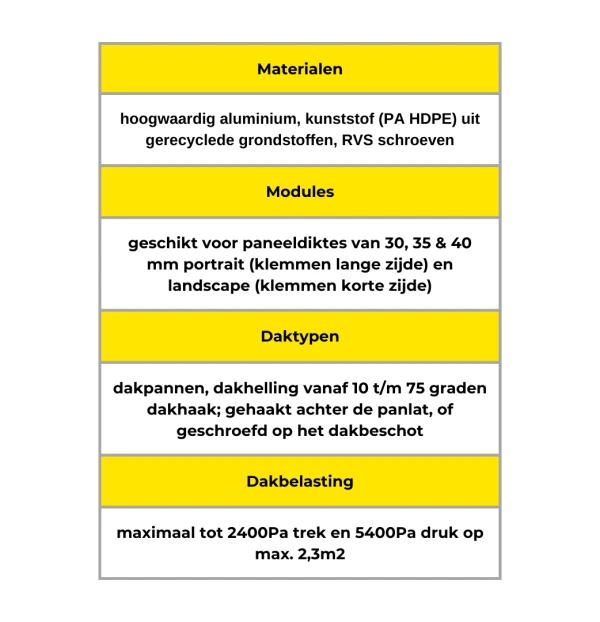

Pannendak

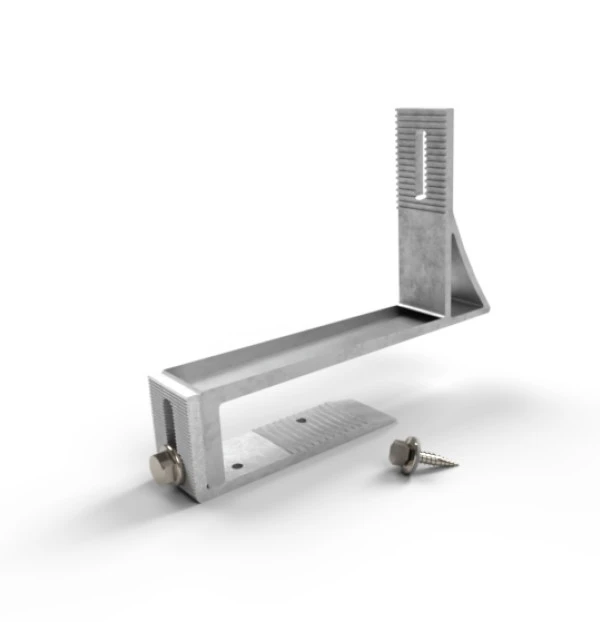

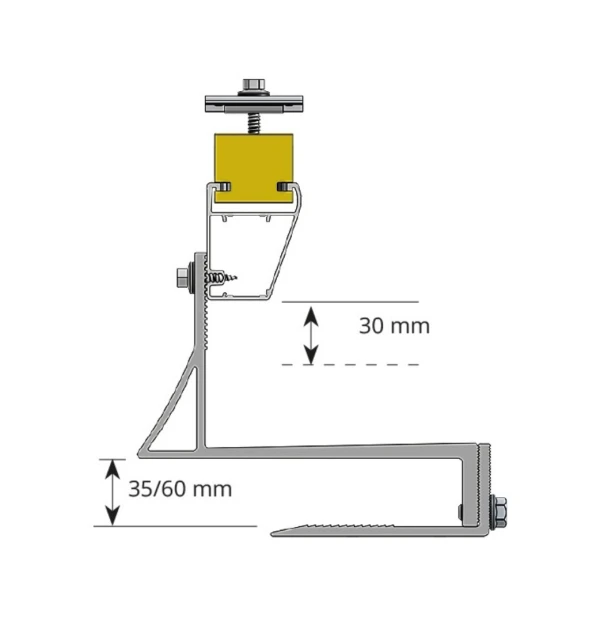

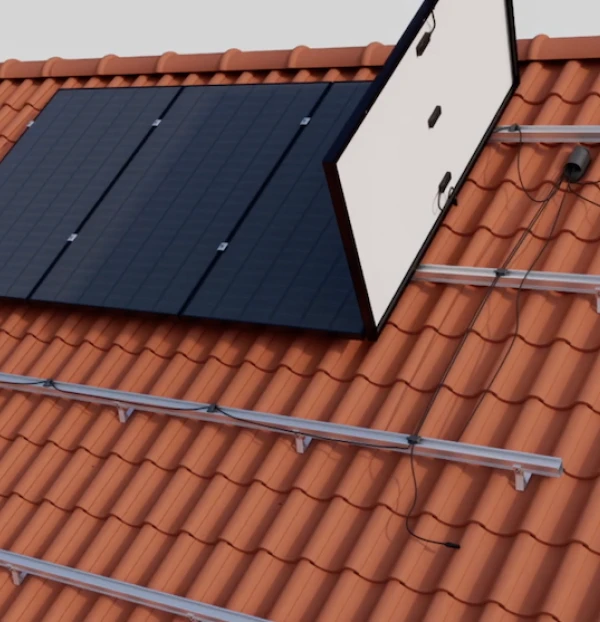

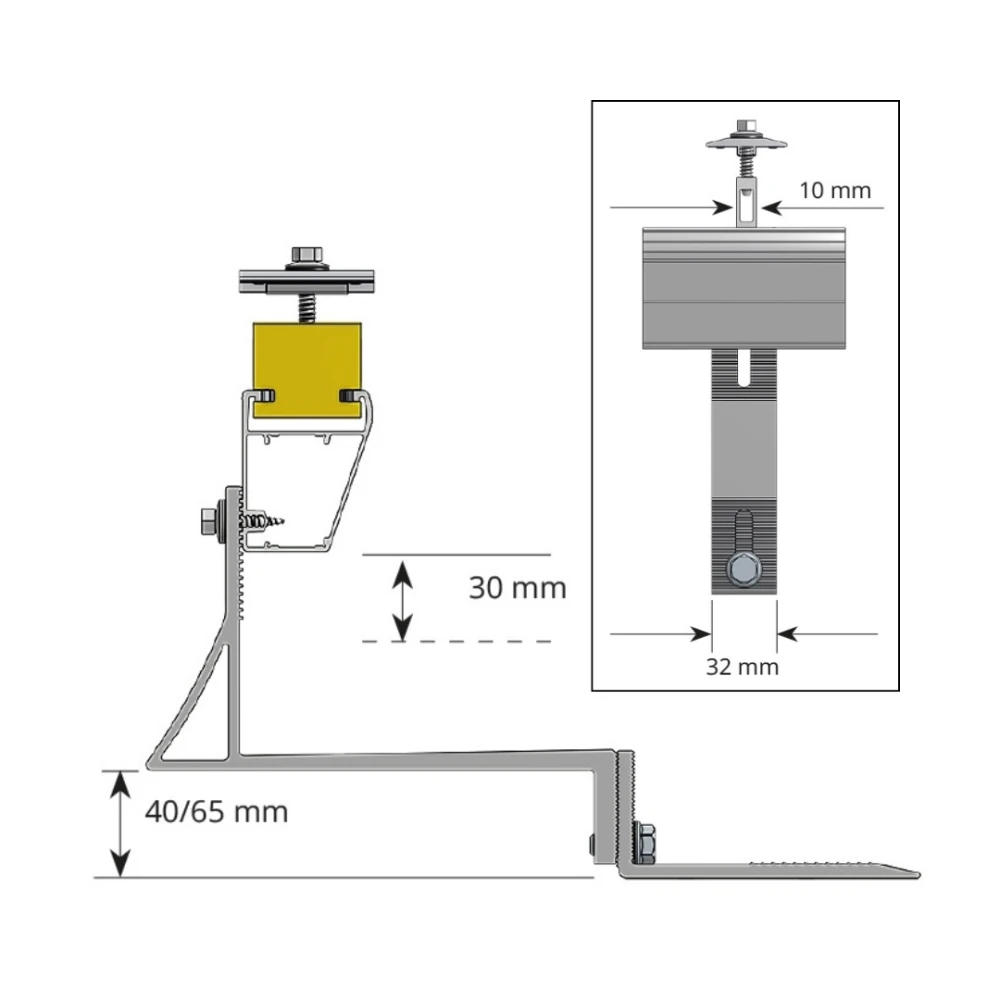

De verstelbare dakhaak past op vrijwel alle dakpannen en kan zowel gehaakt als geschroefd worden. De extra stevige rails bieden een veilige montage en kunnen zelfs gebruikt worden voor valbeveiliging. Bovendien zijn er geen scherpe randen, waardoor kabels goed beschermd blijven.
15 meter in de lengterichting van de rail.
Dikte - 30, 35, 40
Automatische potentiaalvereffening binnen de rij zonnepanelen.
Projectspecifiek (ca. 10-13 kg/m² inclusief paneel).
hoogwaardig aluminium, kunststof (PA) uit gerecyclede grondstoffen, RVS A2 schroeven.
-

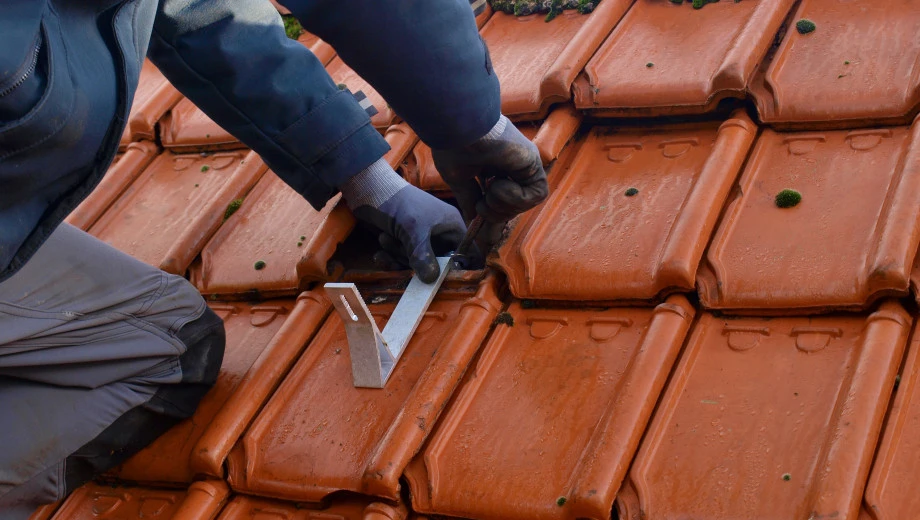

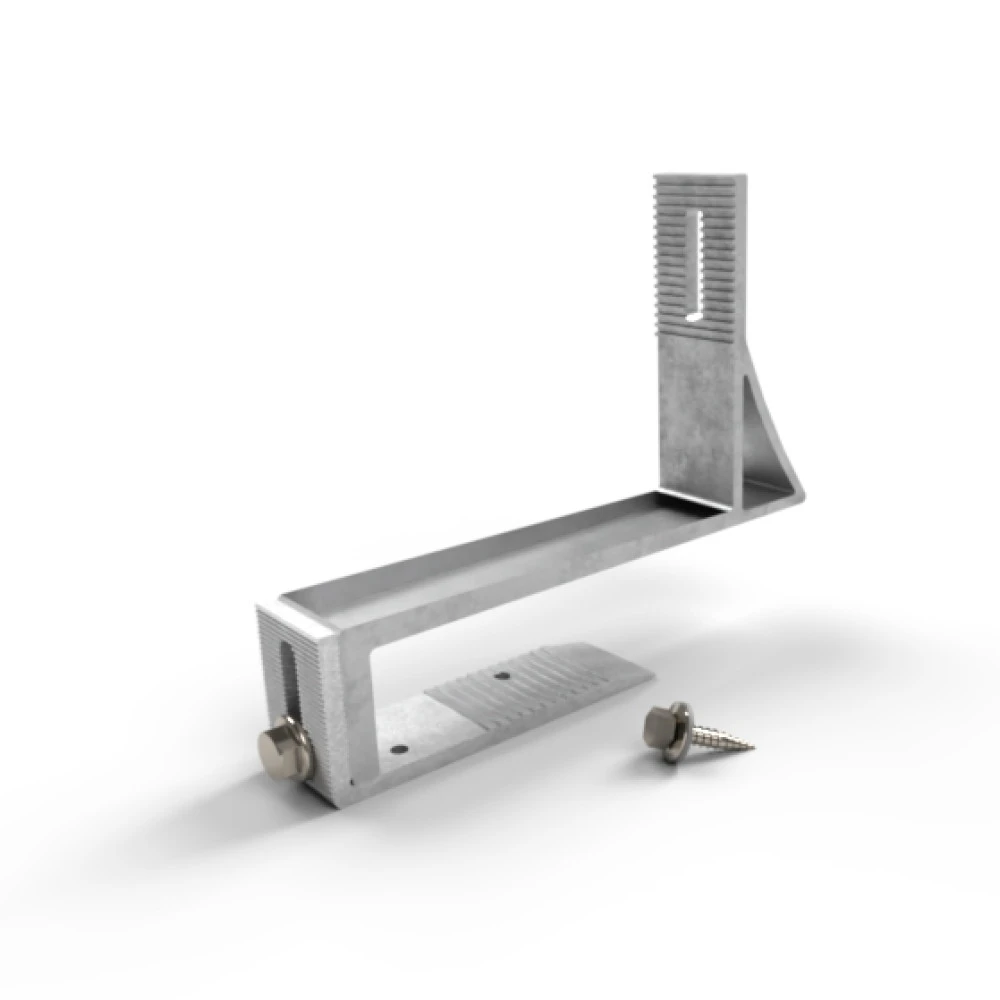

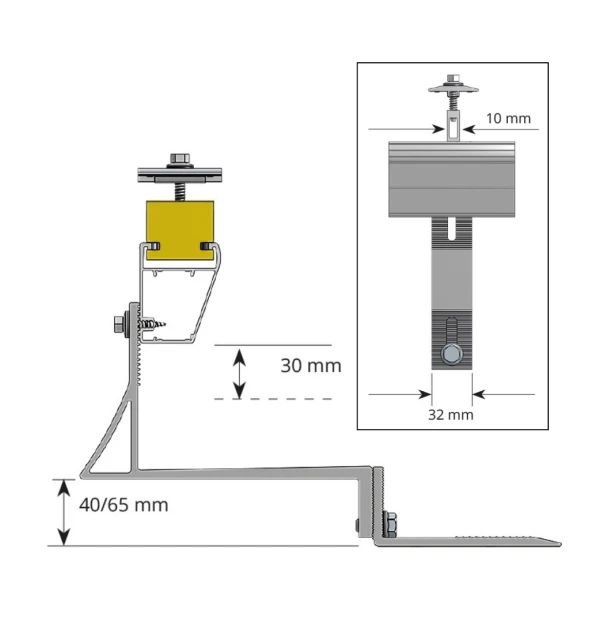

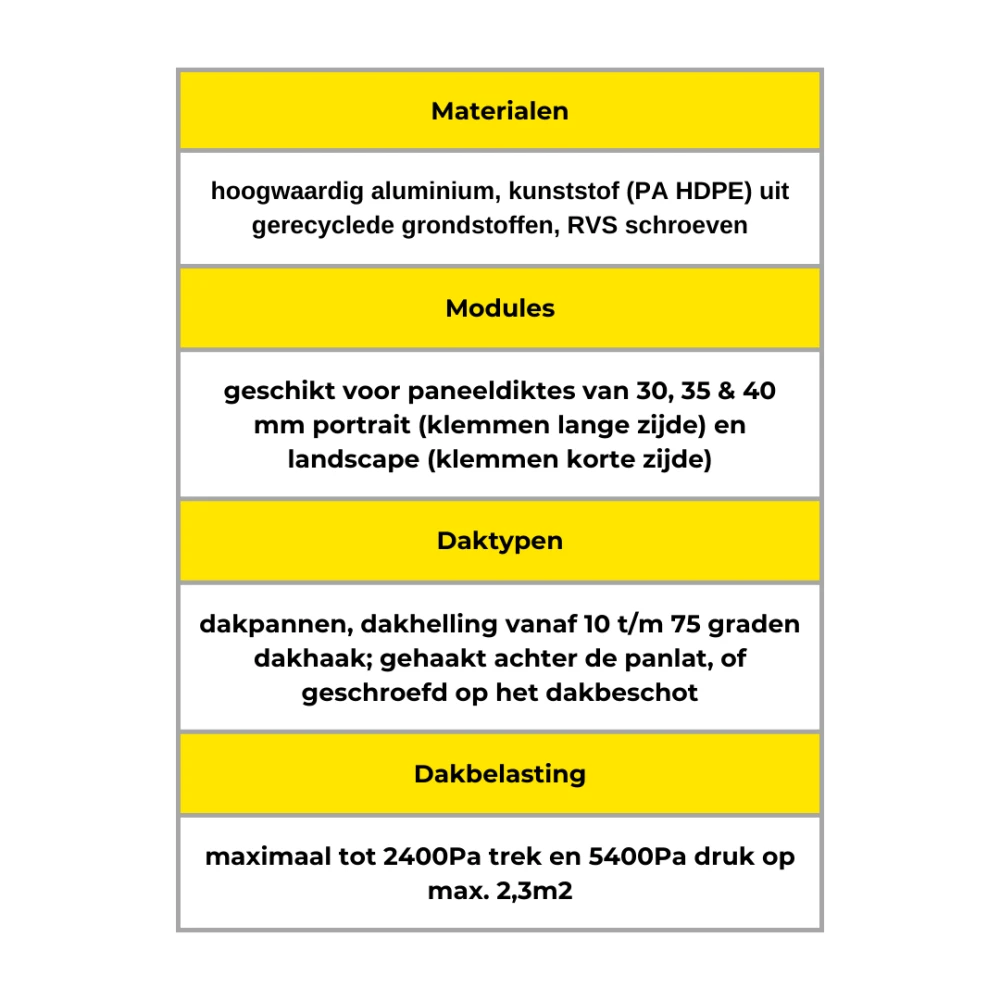

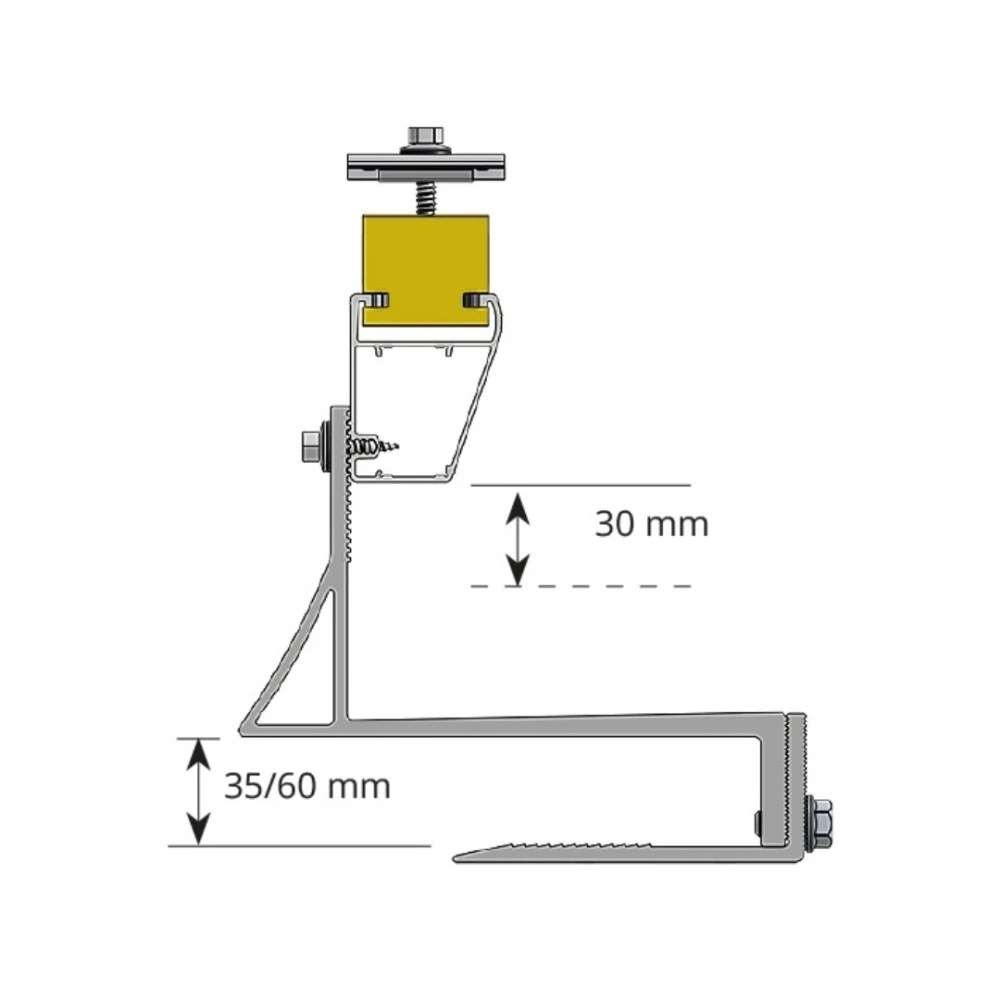

Dakhaken: Haken achter de panlat
-
Pannendak met dakhelling 10 t/m 75 graden
-
Dikte panlat + dakpan combinatie is 35 t/m 60 mm
Online Sunbeam calculatietool Galileo
- Berekeningen volgens EN 1990 en NEN 7250:2021.
- Windbelasting volgens EN 1991-1-4 inclusief nationale bijlagen.
- Windtunnelonderzoek volgens EN 1991-1-4 en CUR 103 uitgevoerd door Peutz.

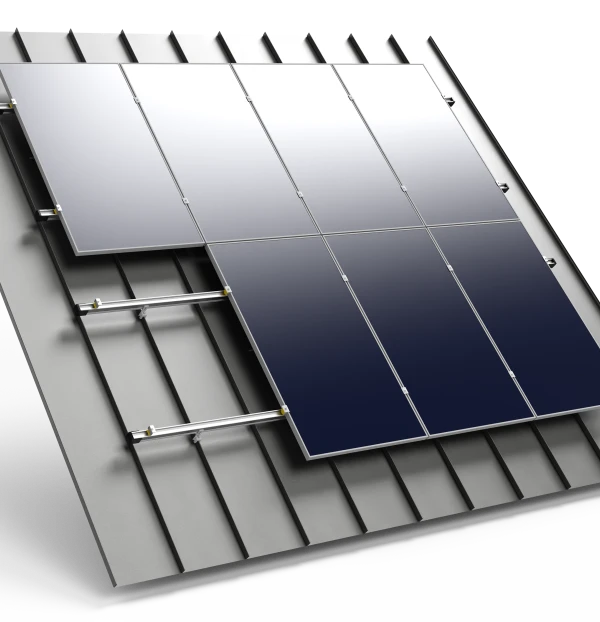

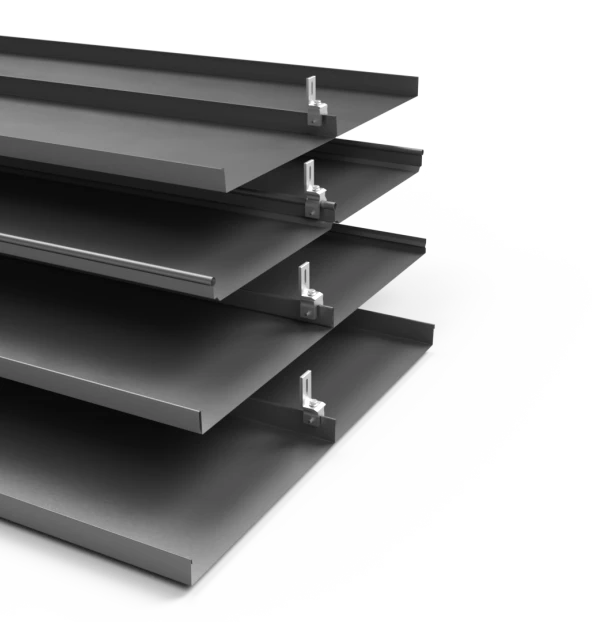

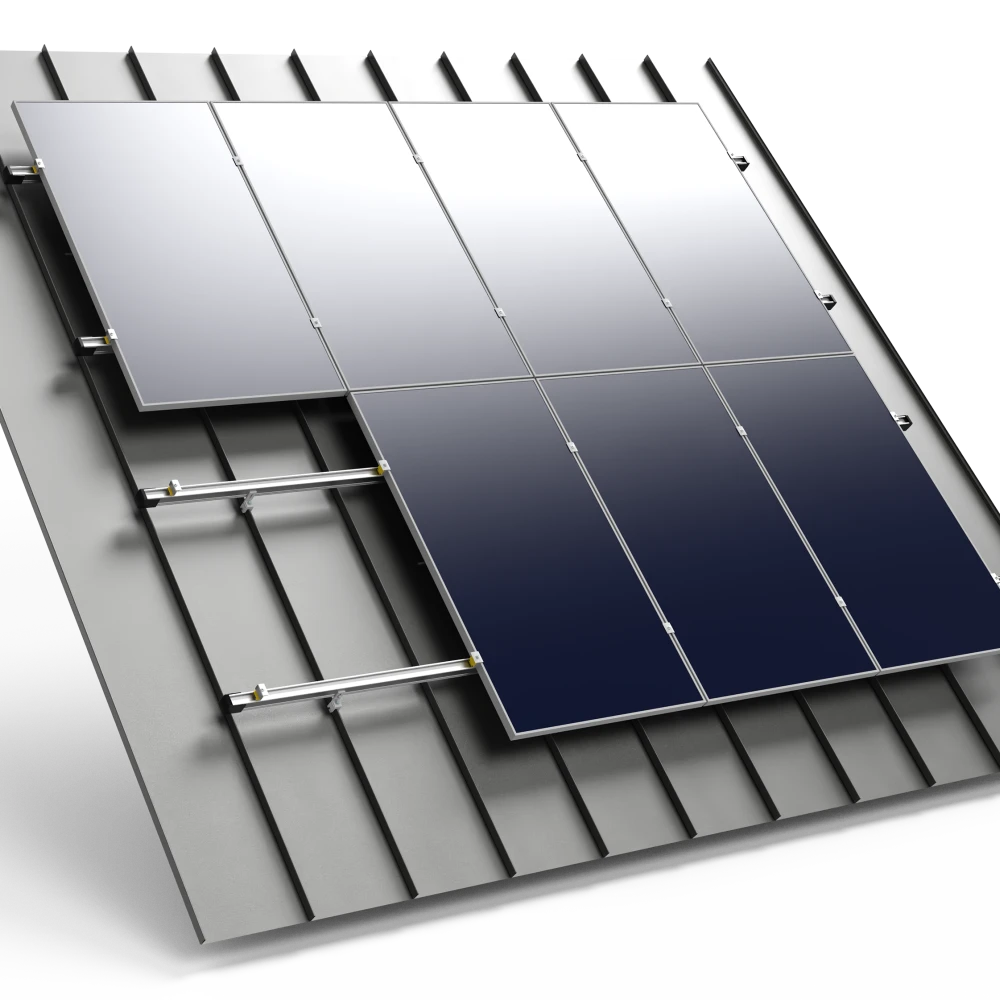

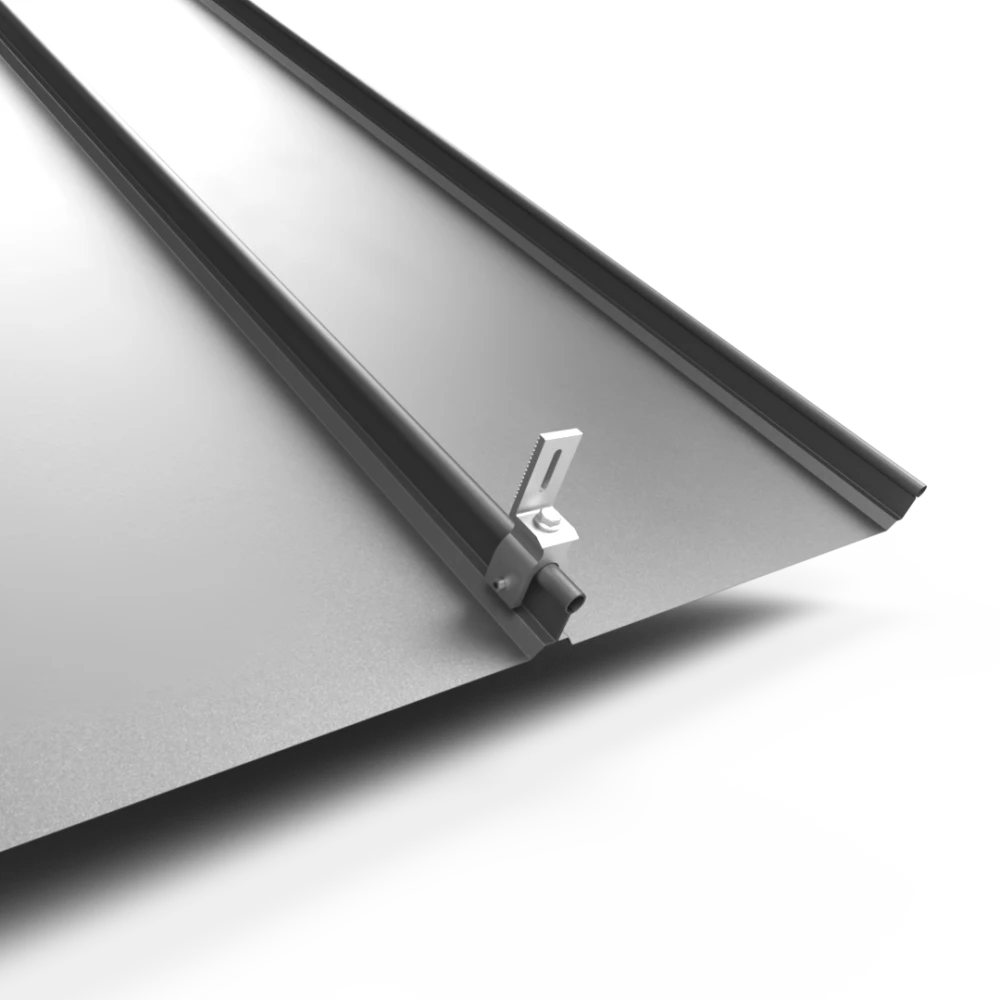

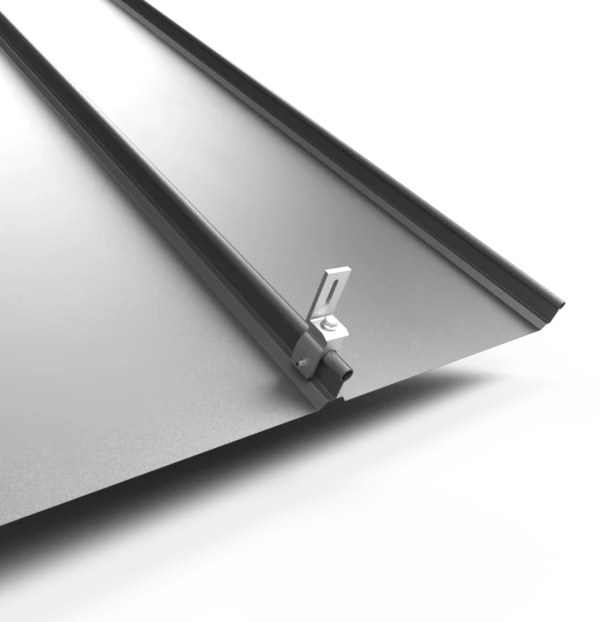

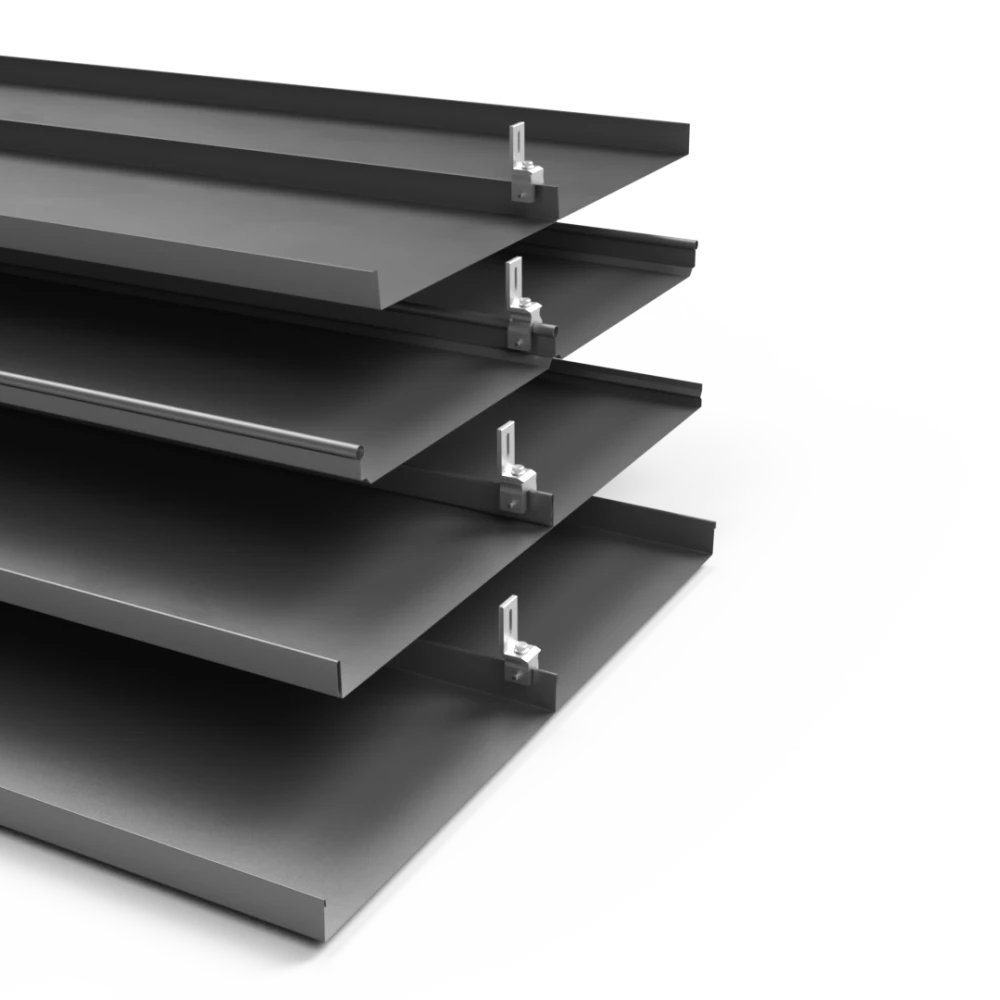

Felsdak
Dit systeem maakt gebruik van een adapter die de krachten optimaal verdeelt en de constructie stevig verankert. Dankzij de eenvoudige bevestiging op de gording met bestaande dakplaatschroeven is er geen extra dakaanpassing nodig. Ideaal voor bevestiging optimizers en micro-omvormers.
15 meter in de lengterichting van de rail.
Dikte - 30, 35, 40
Automatische potentiaalvereffening binnen de kolom zonnepanelen.
Projectspecifiek (ca. 10-13 kg/m² inclusief paneel).
hoogwaardig aluminium, kunststof (PA) uit gerecyclede grondstoffen, RVS A2 schroeven.

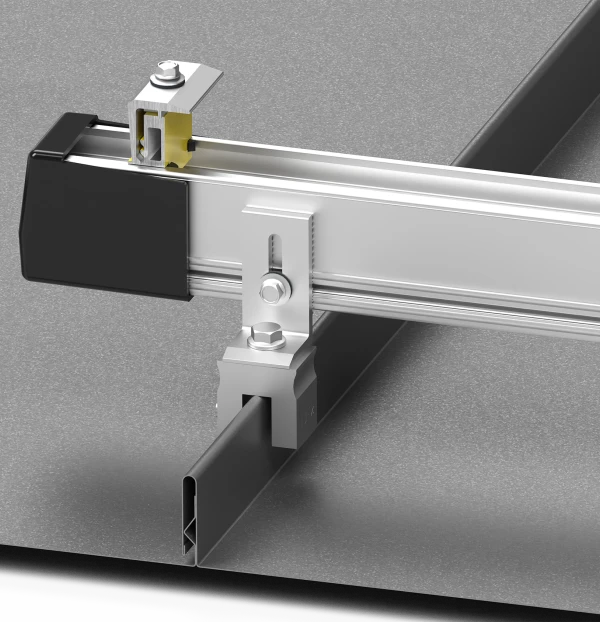

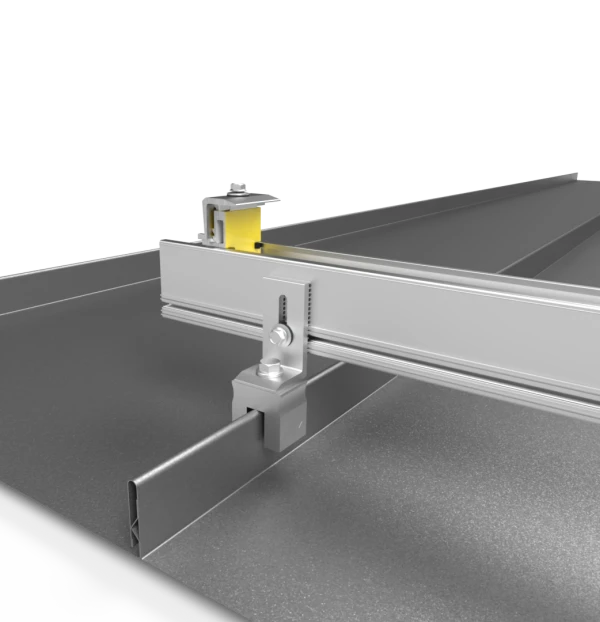

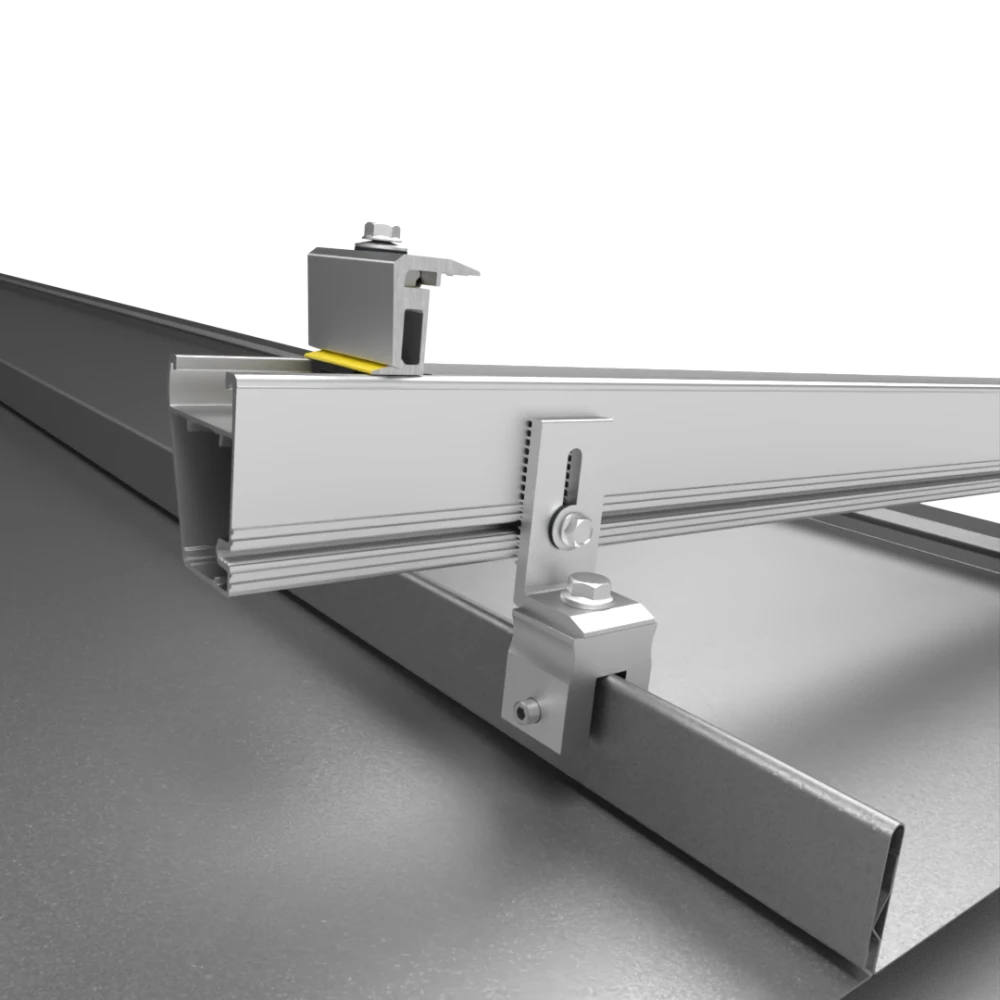

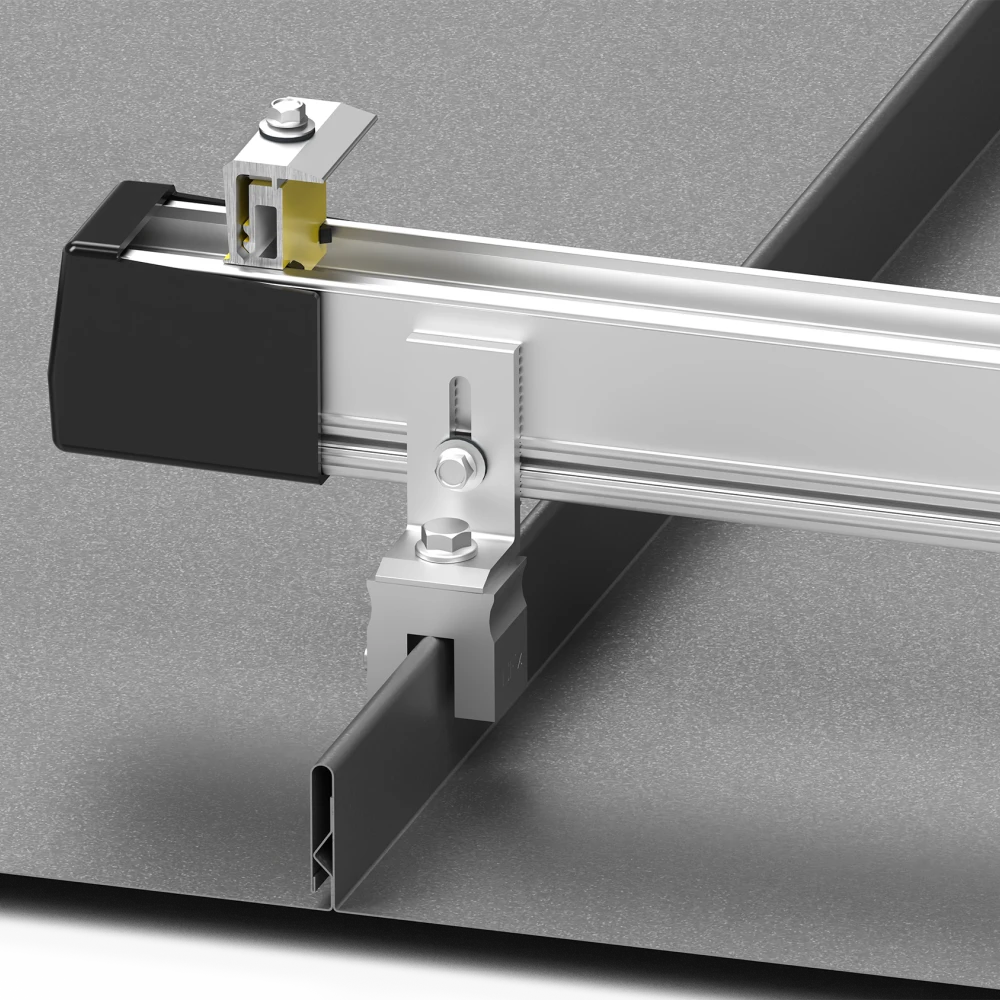

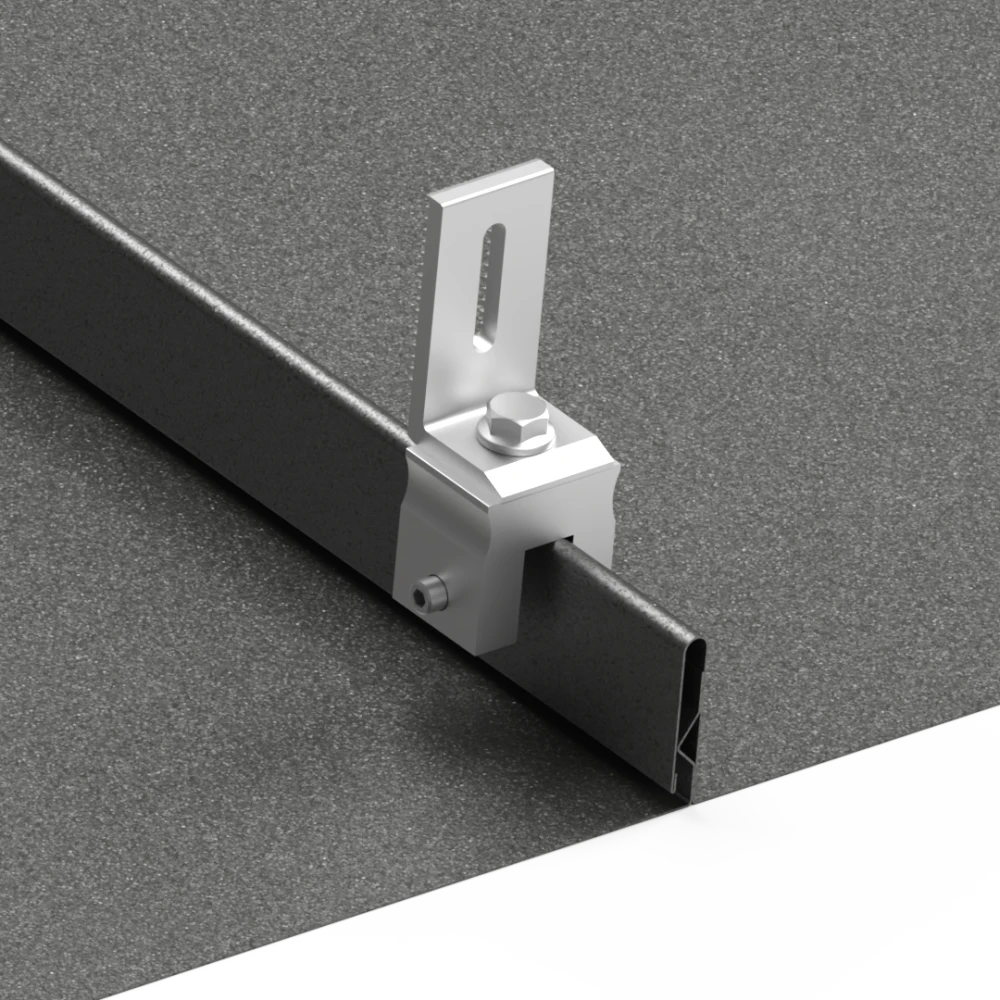

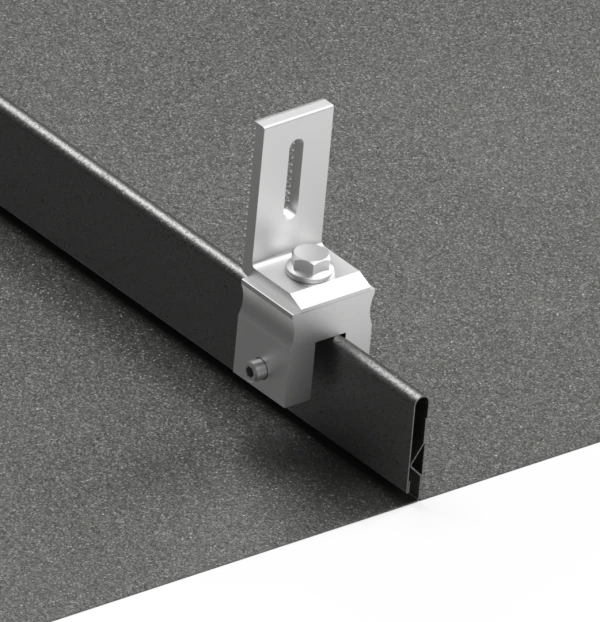

- Bevestiging met Cf:x felsdakklemmen
Berekend door onze eigen Sunbeam-ingenieurs.
- Berekeningen volgens EN 1990 en NEN 7250:2021.
- Windbelasting volgens EN 1991-1-4 inclusief nationale bijlagen.
- Windtunnelonderzoek volgens EN 1991-1-4 en CUR 103 uitgevoerd door Peutz.
Kenmerken
Voorgemonteerde schroeven en klemmen zorgen voor een snelle montage met een minimum aan onderdelen.
Veilig en eenvoudig aarden via de profielen en klemmen, zonder extra werk.
Geschikt voor verschillende daktypes en paneelafmetingen (30, 35 en 40 mm).
Met de gepatenteerde uitlijntool en maatstok plaats je het systeem snel en precies.

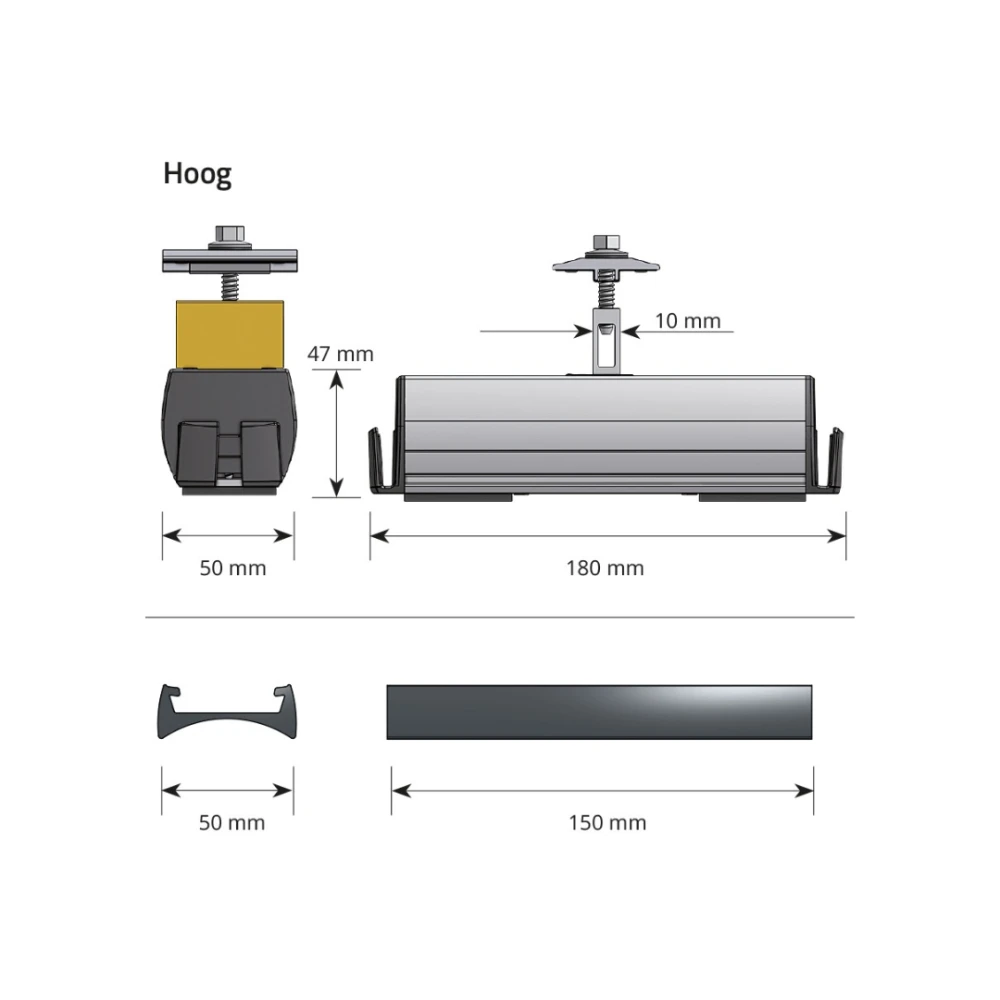

Ook beschikbaar in hoog profiel voor betere ventilatie en ruimte voor optimizers.

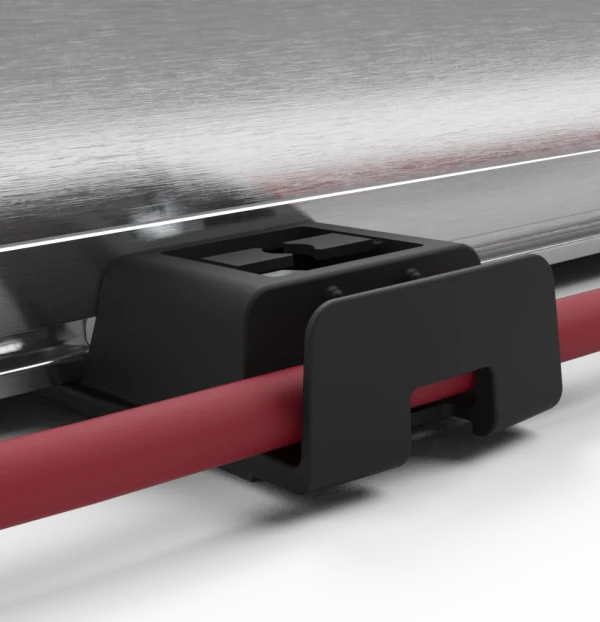

Geïntegreerde kabelklemmen en afgeronde profielen voorkomen kabelschade.
Eenvoudig over dakschroeven heen plaatsen. Deze hoef je dus niet eerst weg te halen of te verplaatsen.
Celrubberafdichting voorkomt lekkage tussen profiel en dak.
Maak zelf het perfecte ballastplan.
- Projecten intekenen met opties zoals obstakels, zijdeflectoren, ballast en/of ankers.
- Meerdere dakvlakken, systemen en oriëntaties combineren in één project met schaduwsimulaties.
- Waarheidsgetrouw daken tekenen in 3D op luchtfoto’s met detailweergave van profielen, ballast en ankers.
Downloads
Vind hier alle downloads en documentatie voor Luna.
Technische informatie
Veld grootte
Geen beperking van veldgrootte. Houdt rekening met lokale regelgeving voor onderbrekingen.
Modules
Dikte - 30, 35, 40
Elektrisch
Automatische potentiaalvereffening binnen de kolom zonnepanelen.
Dakbelasting
Projectspecifiek (ca. 10-13 kg/m² inclusief paneel)
Materialen
hoogwaardig aluminium, kunststof (PA) uit gerecyclede grondstoffen, RVS A2 schroeven.
Fixatie
- Bevestiging met RVS zelfborende schroeven.
- Waterdicht door geïntegreerde celrubberafdichting.
Daktypen
- Staaldak trapezium
- Staaldak golf
Calculatie
Online Sunbeam calculatietool Galileo.
Normen en onderzoek
- Berekeningen volgens EN 1990 en NEN 7250:2021.
- Windbelasting volgens EN 1991-1-4 inclusief nationale bijlagen.
- Windtunnelonderzoek volgens EN 1991-1-4 en CUR 103 uitgevoerd door Peutz.

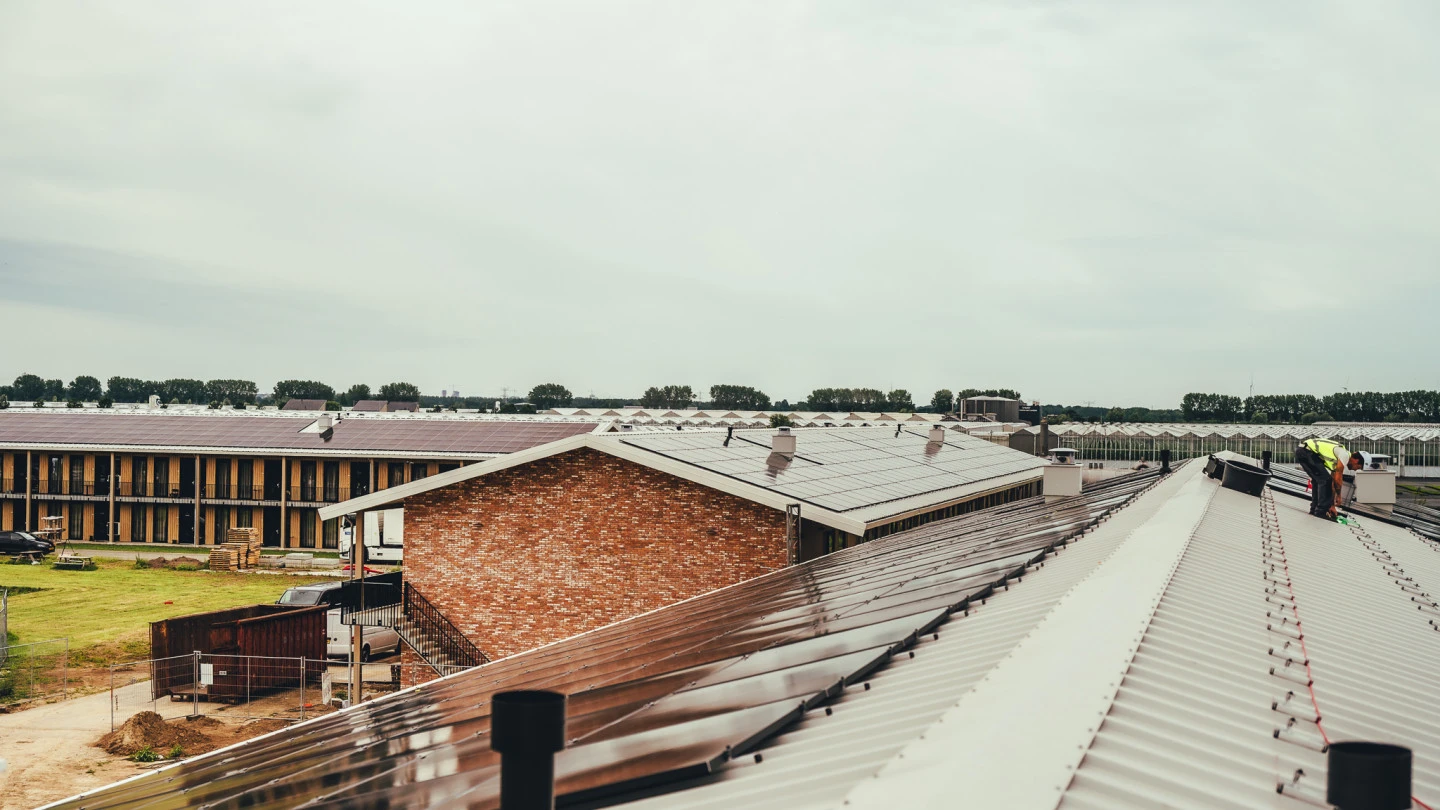

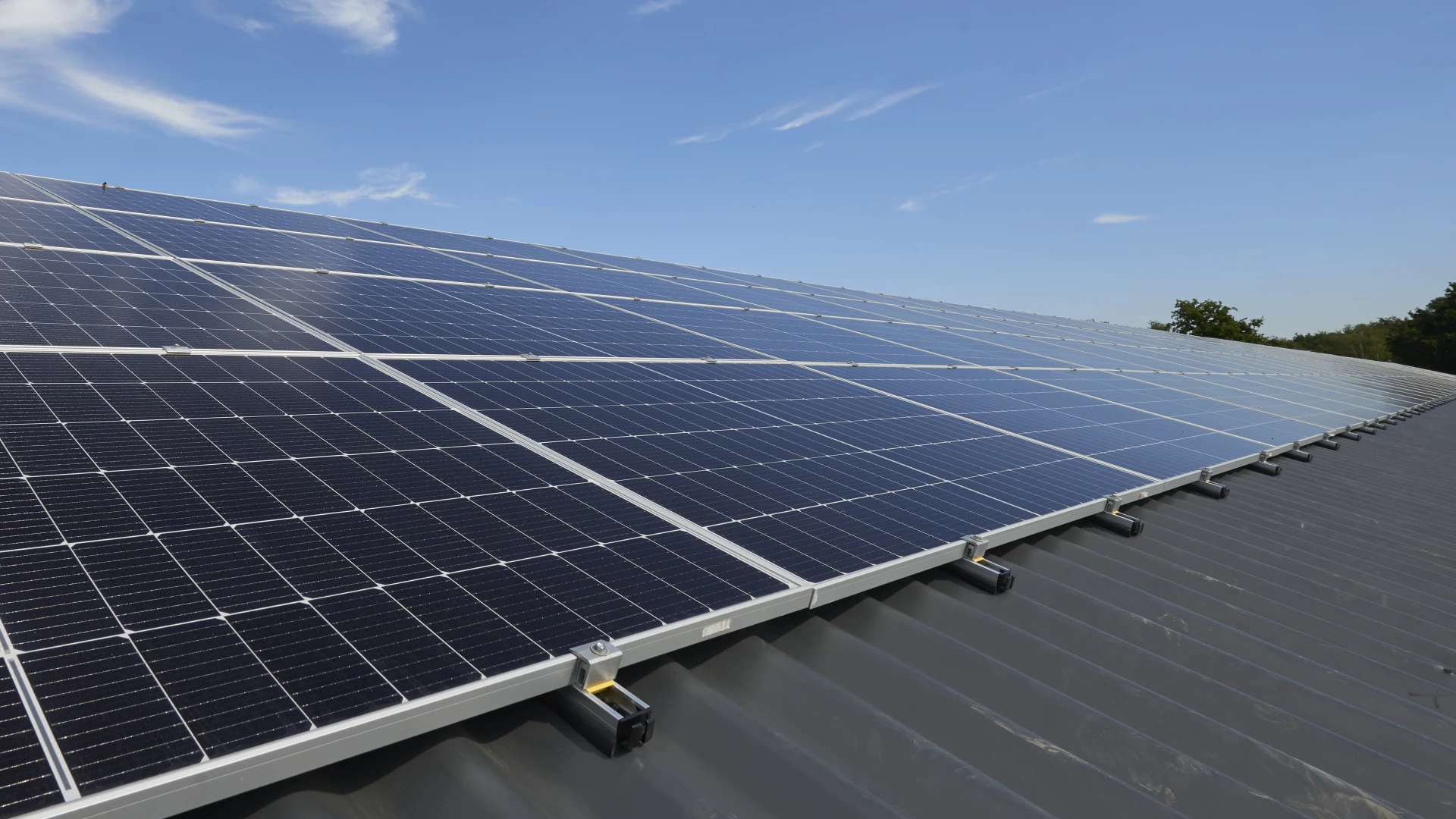

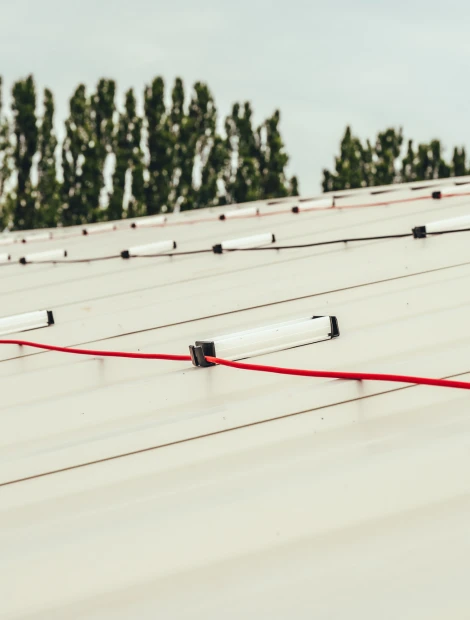

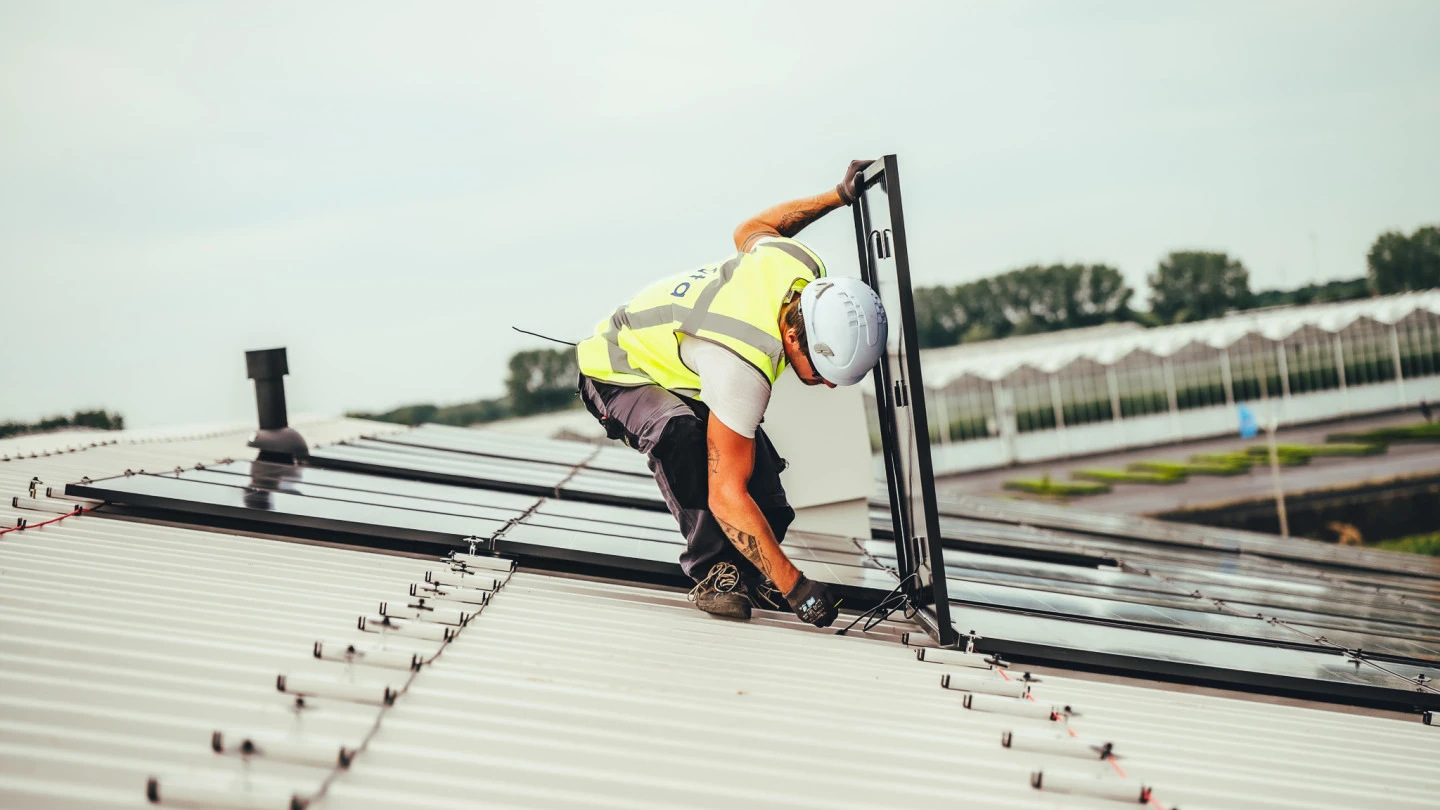

Een selectie van onze Luna projecten
Projectaanvraag voor Sunbeam Luna
Benieuwd naar de mogelijkheden voor jouw project? Vraag een projectaanvraag aan voor Sunbeam Luna. Deel de gegevens van het project en ontvang van ons een passend voorstel voor jouw toepassing.
Veelgestelde vragen Sunbeam Luna
De hoge profielen bieden een grotere afstand ten opzichte van het dakvlak. Hierdoor is er meer natuurlijke koeling maar ook ruimte voor bevestiging van bijvoorbeeld optimizers.

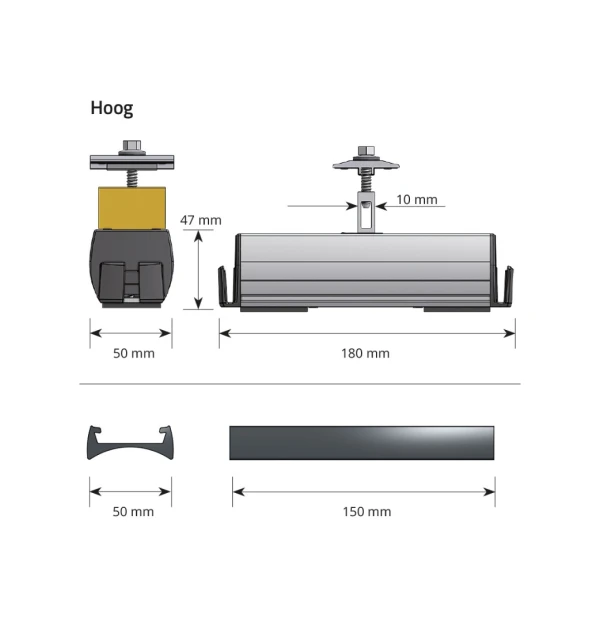

Afhankelijk van het gekozen profiel is Luna staaldak 30 tot 50 mm ten opzichte van de bovenkant van de kronen in de dakplaat. Dit is exclusief de dikte van het zonnepaneel.
Optimizers kun je bevestigen met de optimizer adapter. Deze kies je in de laatste stap in het projectoverzicht. Per dakvlak is in te voeren hoeveel optimizer adapters er benodigd zijn.
Sunbeam Luna kan geplaatst worden op vezelcement dakplatten met een golf 177/51. Bekende merken zijn Eternit Ecocolor en SVK Neptunus.
Luna staaldak en Pannendak zijn geschikt voor zowel Landscape en Portrait. Sunbeam Luna vezelcement kan je enkel in Landscape oriëntatie plaatsen.
Sunbeam Luna vereffend iedere rij van het systeem automatisch door de geïntegreerde vereffening in de klemmen. Hierdoor hoef je alleen op iedere aaneengesloten rij 1 vereffeningpunt te maken.
