Montagesysteem voor zonnepanelen op een plat dak
Een goed montagesysteem voor zonnepanelen op een plat dak combineert een efficiënte installatie met een veilige bevestiging en een zo laag mogelijke belasting van het dak. Sunbeam ontwikkelt hiervoor de montagesystemen Supra, Supra ReSourced en Nova.
Bij platte daken is ballast in de meeste situaties de uitgangspositie. Het grote voordeel hiervan is dat het montagesysteem kan worden geplaatst zonder bevestigingen door het dak heen. Wanneer het systeem lichter moet worden uitgevoerd, kan gebruik worden gemaakt van dakankers of een combinatie van ballast en verankering.
Zonnepanelen bevestigen op een plat dak
Voor het monteren van zonnepanelen op een plat dak zijn bij Sunbeam drie mogelijkheden:

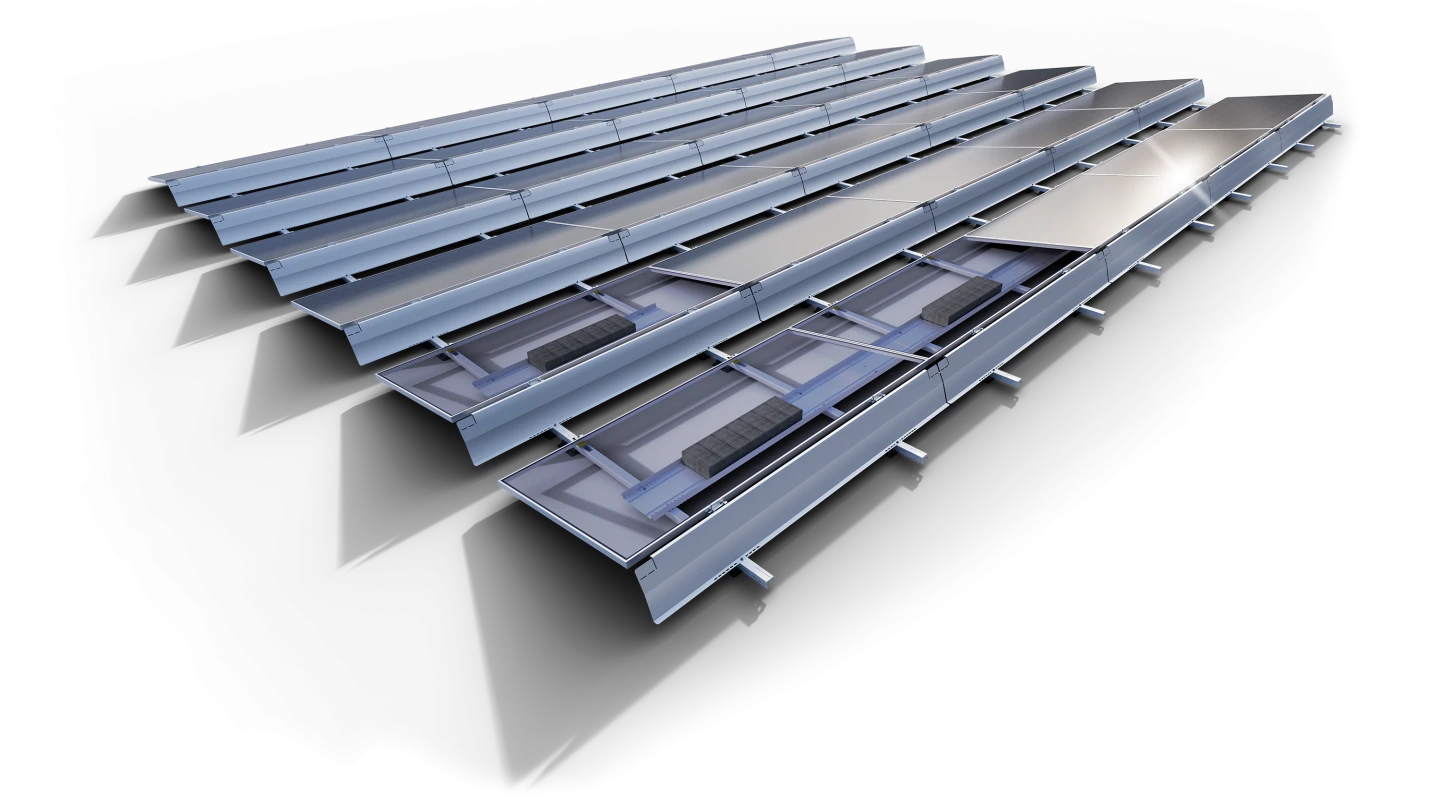

Ballast
Ballast is de belangrijkste bevestigingsmethode voor onze montagesystemen op platte daken. Het systeem staat los op het dak en wordt waar nodig verzwaard, waardoor er geen bevestigingen door het dak heen nodig zijn.
Door projectspecifieke berekeningen op basis van systeemspecifiek windtunnelonderzoek kan de benodigde ballast zo efficiënt mogelijk worden verdeeld. Dankzij het doorgekoppelde systeem en de slimme verdeling van het benodigde gewicht tegen opwaaien en verschuiven, kunnen geballasteerde systemen op veel verschillende platte daken worden toegepast zonder aanpassing aan het dak.

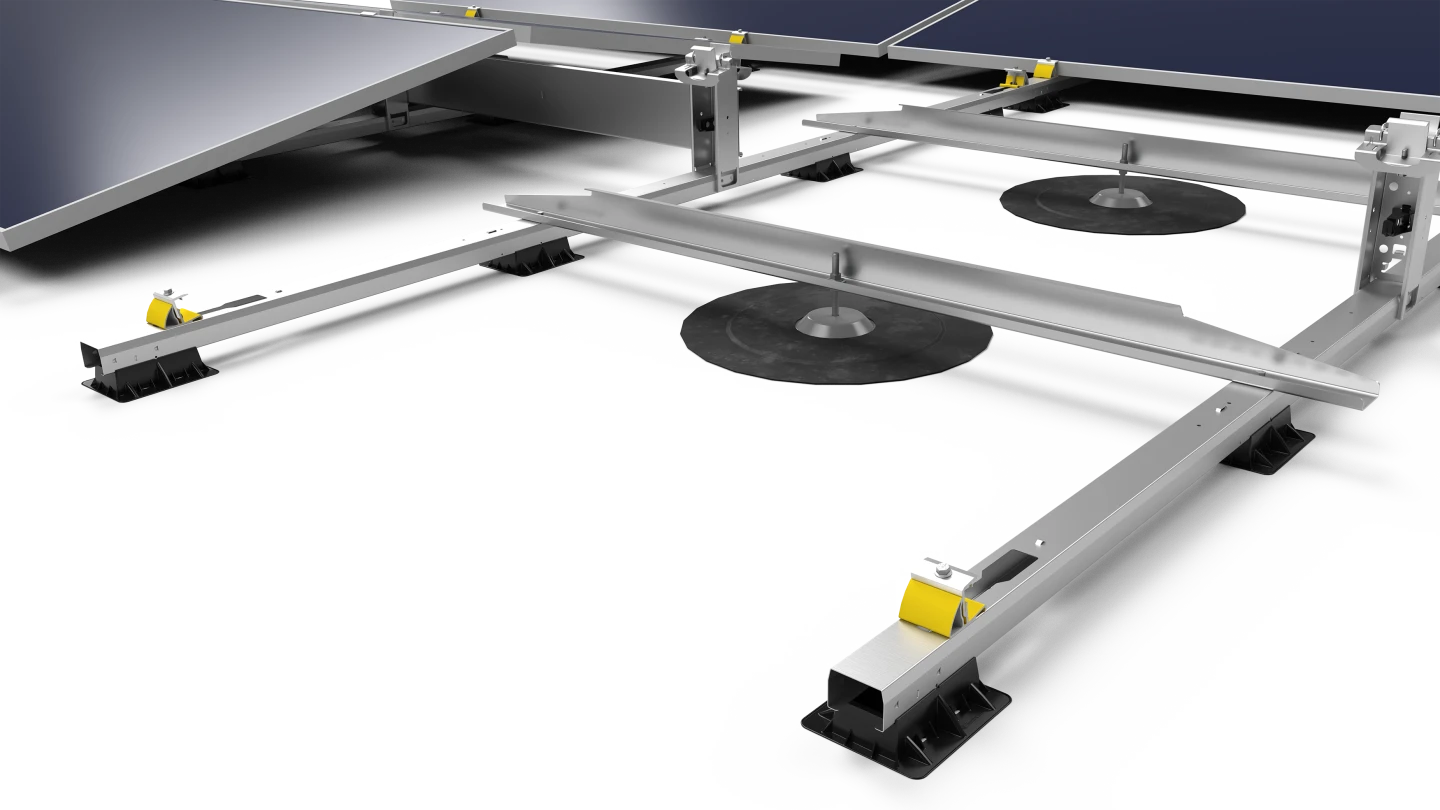

Dakankers
Wanneer een dak minder extra gewicht kan dragen, kan het montagesysteem aan het dak worden verankerd. Hierdoor kan de benodigde hoeveelheid ballast aanzienlijk worden verminderd of, afhankelijk van de gekozen oplossing, volledig achterwege blijven.

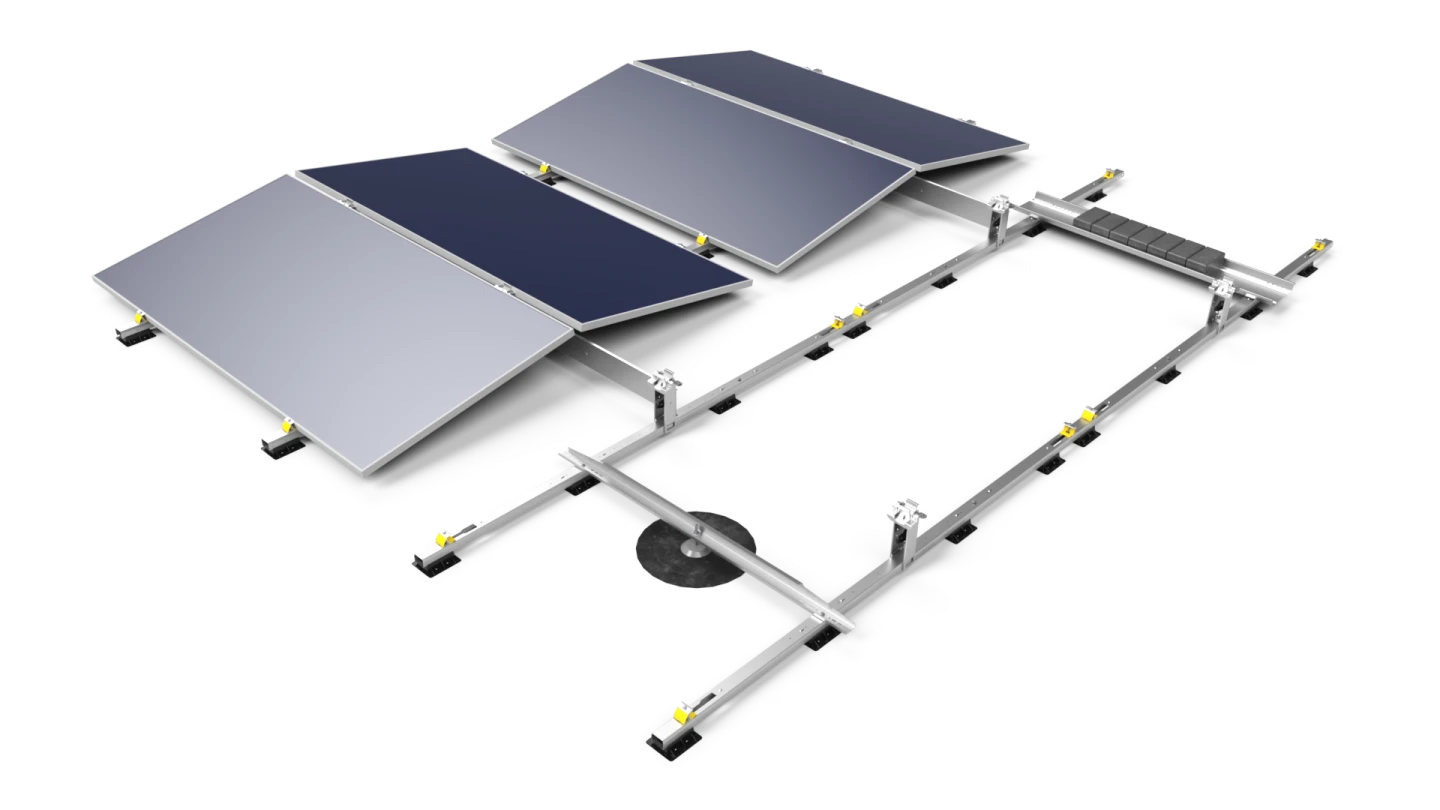

Hybride montage
Bij hybride montage worden ballast en dakankers gecombineerd. De zwaarst belaste posities worden voorzien van dakankers, waardoor het totale benodigde gewicht van het systeem omlaag kan.
Zo kan per project een optimale balans worden gevonden tussen zo min mogelijk dakpenetraties en een systeem dat binnen de toegestane dakbelasting blijft.
Welke methode het meest geschikt is, hangt af van het dak en de eisen van het specifieke project.
Welk montagesysteem voor een plat dak?
Sunbeam heeft twee montagesystemen die specifiek zijn ontwikkeld voor platte daken: Supra en Nova.
Sunbeam Supra
Voor grote zonnepanelen en grote projecten.
Sunbeam Supra is ontwikkeld voor grote zonnepanelen met een lengte tot 2,5 meter en een breedte tot 1,3 meter. Het systeem is beschikbaar in een Symmetrical oost-west-opstelling en een Universal zuid-opstelling.
De vooraf geassembleerde onderdelen zijn ontworpen voor een snelle installatie. Dankzij thermisch ontkoppelde profielen kunnen grote velden worden aangelegd en het gepatenteerde klemsysteem houdt het paneel tijdens de montage direct op zijn plaats. De panelen worden aan de lange zijde geklemd, voor een goede ondersteuning van grotere panelen.

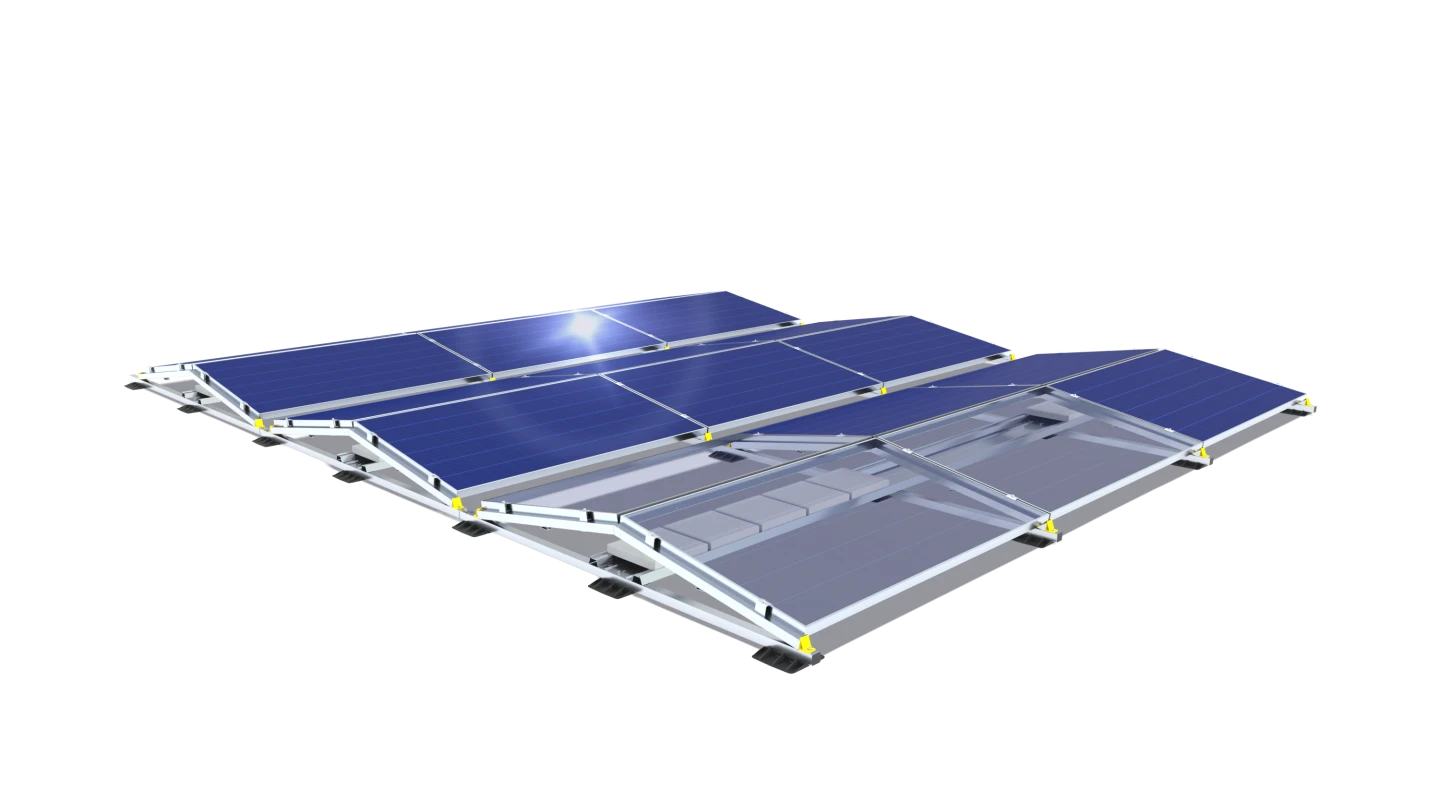

Sunbeam Nova
Licht, flexibel en geschikt voor vrijwel ieder plat dak.
Sunbeam Nova heeft een slim ontwerp met weinig onderdelen en kan snel en nauwkeurig worden geplaatst.
Nova is verkrijgbaar voor panelen in landscape-oriëntatie en in zowel een oost-west- als zuidopstelling.
Oost-west of zonnepanelen op het zuiden?
De beste opstelling hangt af van het project, de beschikbare dakruimte en de gewenste opbrengstverdeling.
Oost-west

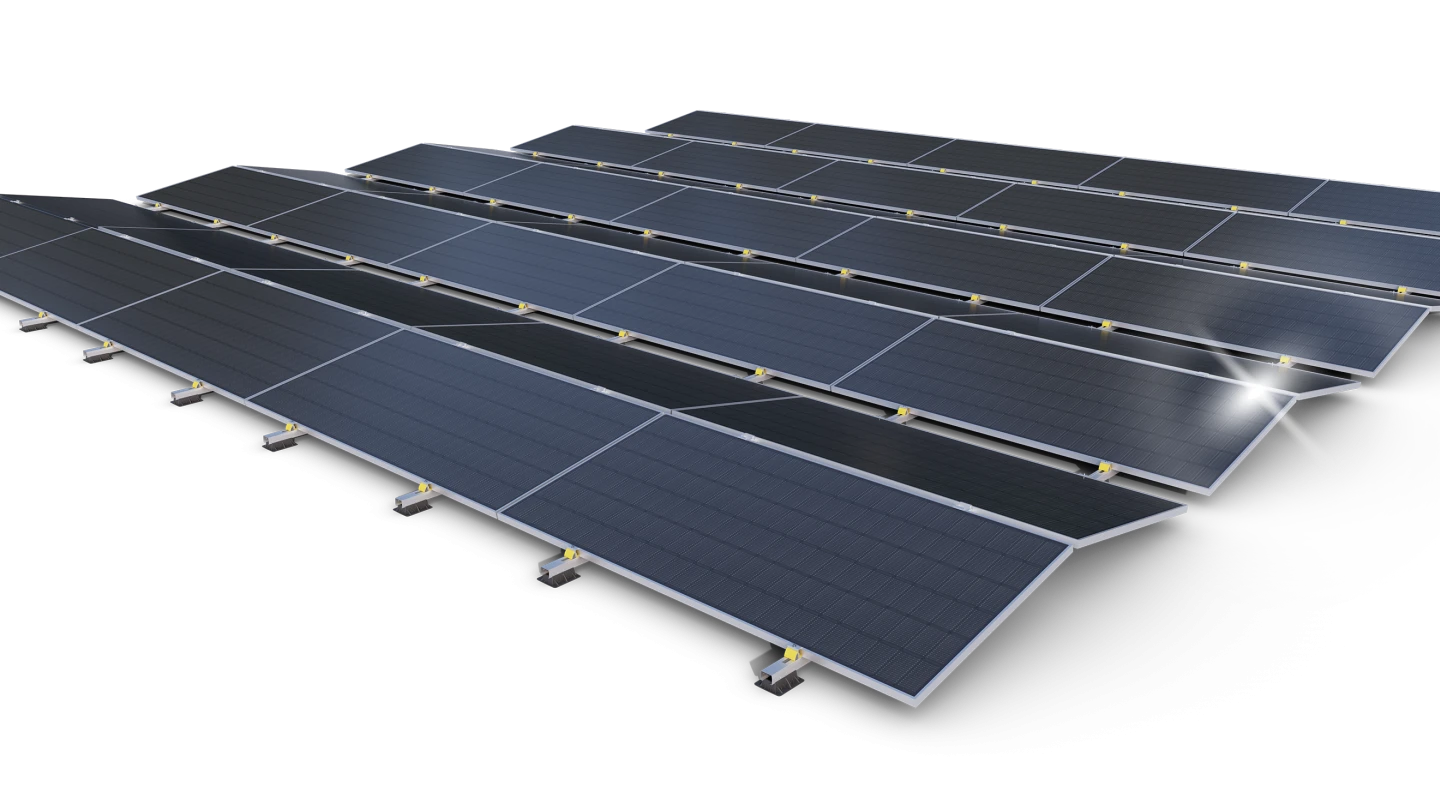

Bij zowel Supra als Nova zijn oost-westconfiguraties beschikbaar waarbij zonnepanelen tegenover elkaar worden geplaatst.
Een oost-westopstelling zorgt voor een maximale benutting van het beschikbare dakvlak en een meer gespreide energieopbrengst over de dag. Doordat de panelen elkaar nauwelijks beschaduwen en relatief dicht bij elkaar kunnen worden geplaatst, kunnen doorgaans meer zonnepanelen op het dak worden geplaatst. Hierdoor wordt vaak de hoogste totale opbrengst per dakvlak gerealiseerd.

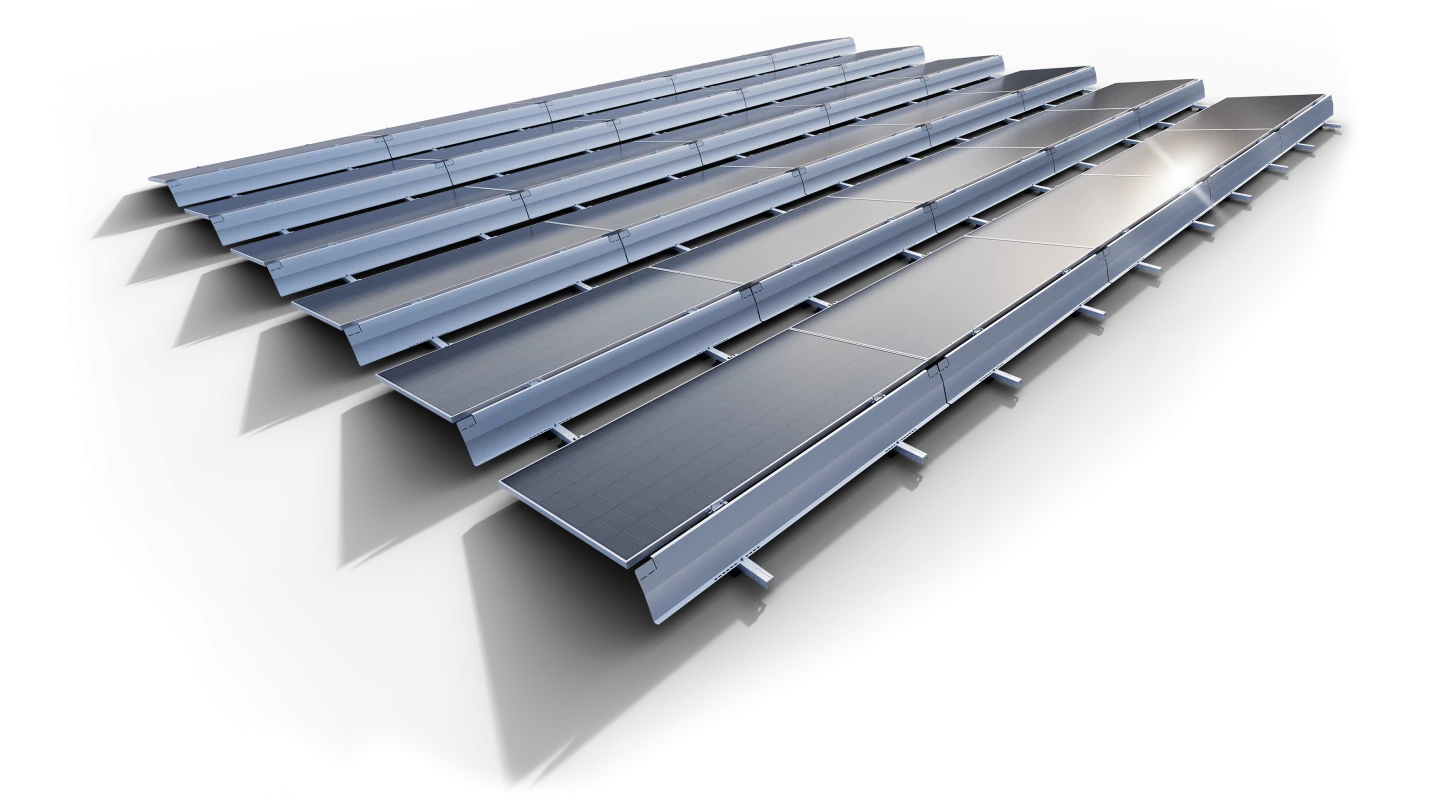

Zuid
Bij een zuidopstelling worden de zonnepanelen in één richting geplaatst. Hiermee wordt de opbrengst van het individuele zonnepaneel geoptimaliseerd en ligt de piek in de energieopbrengst vooral rond het midden van de dag.
Per zonnepaneel kan een zuidopstelling een hogere opbrengst opleveren. Omdat rijen zonnepanelen elkaar kunnen beschaduwen, is er tussen de rijen wel meer ruimte nodig dan bij een oost-westopstelling.
Een zuidopstelling kan daarnaast interessant zijn wanneer op een locatie veel schaduw uit één richting komt. Het systeem kan dan zo worden georiënteerd dat de opbrengst vanuit de andere richting zo goed mogelijk wordt benut.
Zo kun je de configuratie afstemmen op het dak, de beschikbare ruimte en de gewenste energieopbrengst.
Geschikt voor verschillende platte daken
Sunbeam Supra en Nova zijn geschikt voor veelgebruikte platte dakbedekkingen. Supra kan worden toegepast op platte daken met onder andere bitumen, PVC, EPDM en TPO en op verharde ondergronden. De maximale dakhelling is 5 graden. Bij toepassing van ankers kan een grotere dakhelling mogelijk zijn, in overleg met een van onze specialisten.
Ook Nova is geschikt voor platte daken met onder andere bitumen, PVC, EPDM en TPO en kan worden toegepast tot een dakhelling van 5 graden. Daarnaast zijn er specifieke bevestigingsmogelijkheden voor onder meer metalen daken.
Maak zelf je project in de Sunbeam Calculator
Met de Sunbeam Calculator kun je een zonnepaneelproject op een plat dak intekenen en berekenen. De tool ondersteunt onder andere:
- intekenen op luchtfoto's en een 3D-weergave van het dak;
- automatische berekening van windbelasting, randzones en puntlasten;
- schaduwsimulaties;
- ballast en dakankers;
- dakobstakels;
- verschillende dakvlakken, systemen en oriëntaties binnen één project;
- een rapportage met materiaallijst, gewichten en belastingoverzicht.
Het juiste montagesysteem voor jouw platte dak
Deel jouw projectgegevens met ons. Onze specialisten kijken graag mee naar een passende oplossing voor jouw platte dak.
