PV-Montagesystem Schrägdach
Sunbeam Luna ist das PV-Montagesystem für Schrägdächer. Luna eignet sich für verschiedene Arten von Schrägdächern, darunter Stahldächer, Faserzementdächer und Ziegeldächer. Dank des intelligenten Designs mit vormontierten Komponenten lassen sich Solarmodule schnell, einfach und sicher montieren.
Mit vormontierten Komponenten, intelligentem Kabelmanagement und einer robusten Konstruktion bietet Luna alles für eine reibungslose Montage und ein sauberes Endergebnis.
Vorteile von Luna.
Integrierte Klemmen halten die Kabel ordentlich und sicher.
Vormontierte Schrauben und intelligentes Design für eine reibungslose Installation.
Klimaneutral zertifiziert, gut für die Umwelt.
Hochwertige Materialien und robuste Konstruktion für eine lange Lebensdauer.
Geeignete Dacharten für Sunbeam Luna
Unser Montagesystem Sunbeam Luna wurde speziell für die sichere Befestigung von Solarmodulen auf Schrägdächern aus Stahl und Faserzement entwickelt.

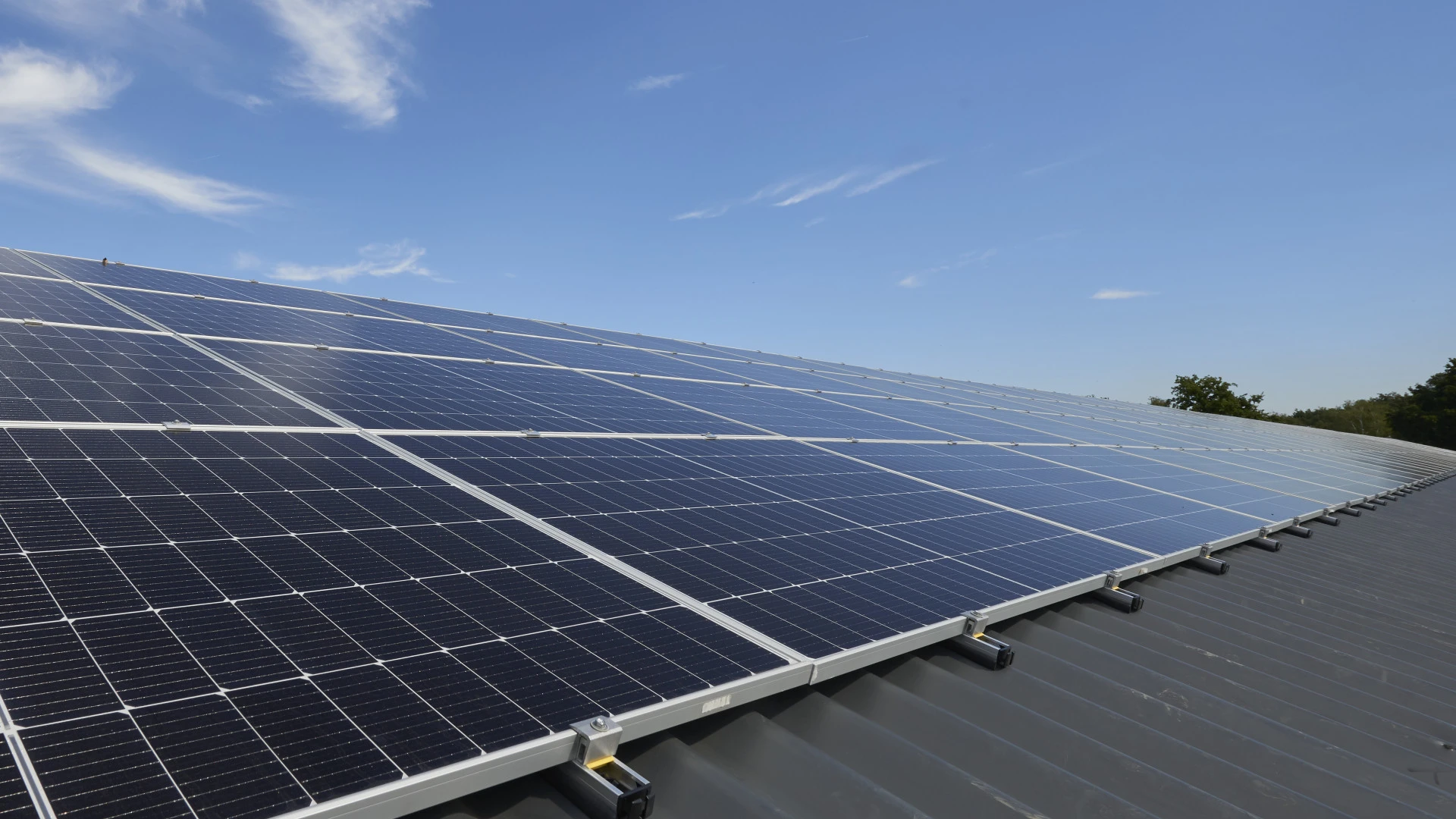

Stahldach
Einfache und schnelle Installation ohne zusätzliche Anpassungen, sowohl für die Hoch- als auch für die Querformatmontage geeignet. Das System kann über vorhandenen Dachschrauben installiert werden und ist je nach gewünschter Belüftung und Platz für Optimierer oder Mikrowechselrichter in hoher oder niedriger Bauform erhältlich. Integrierte Schrauben und Kabelmanagement sorgen für eine reibungslose und saubere Installation.
Keine Einschränkung der Feldgröße. Lokale Vorschriften zu Unterbrechungen beachten.
Dicke: 30, 35, 40
Automatischer Potentialausgleich innerhalb der Solarmodulspalte.
Projektspezifisch (ca. 10–13 kg/m² einschließlich Modul).
Hochwertiges Aluminium, Kunststoff (PA) aus recycelten Rohstoffen, Schrauben aus Edelstahl A2.
- Befestigung mit selbstbohrenden Schrauben aus Edelstahl.
- Wasserdicht durch integrierte Zellkautschukdichtung.
- Trapezblechdach
- Wellblechdach
Online-Berechnungstool Sunbeam Galileo
- Berechnungen gemäß EN 1990 und NEN 7250:2021.
- Windlast gemäß EN 1991-1-4 einschließlich nationaler Anhänge.
- Windkanaluntersuchungen gemäß EN 1991-1-4 und CUR 103, durchgeführt von Peutz.

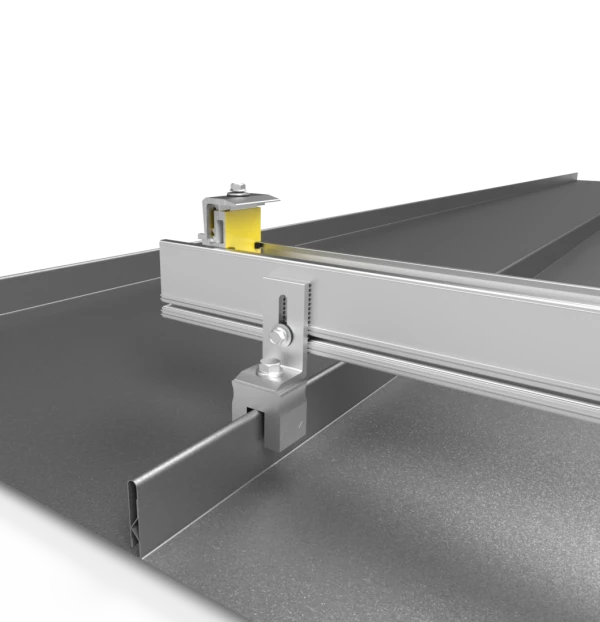

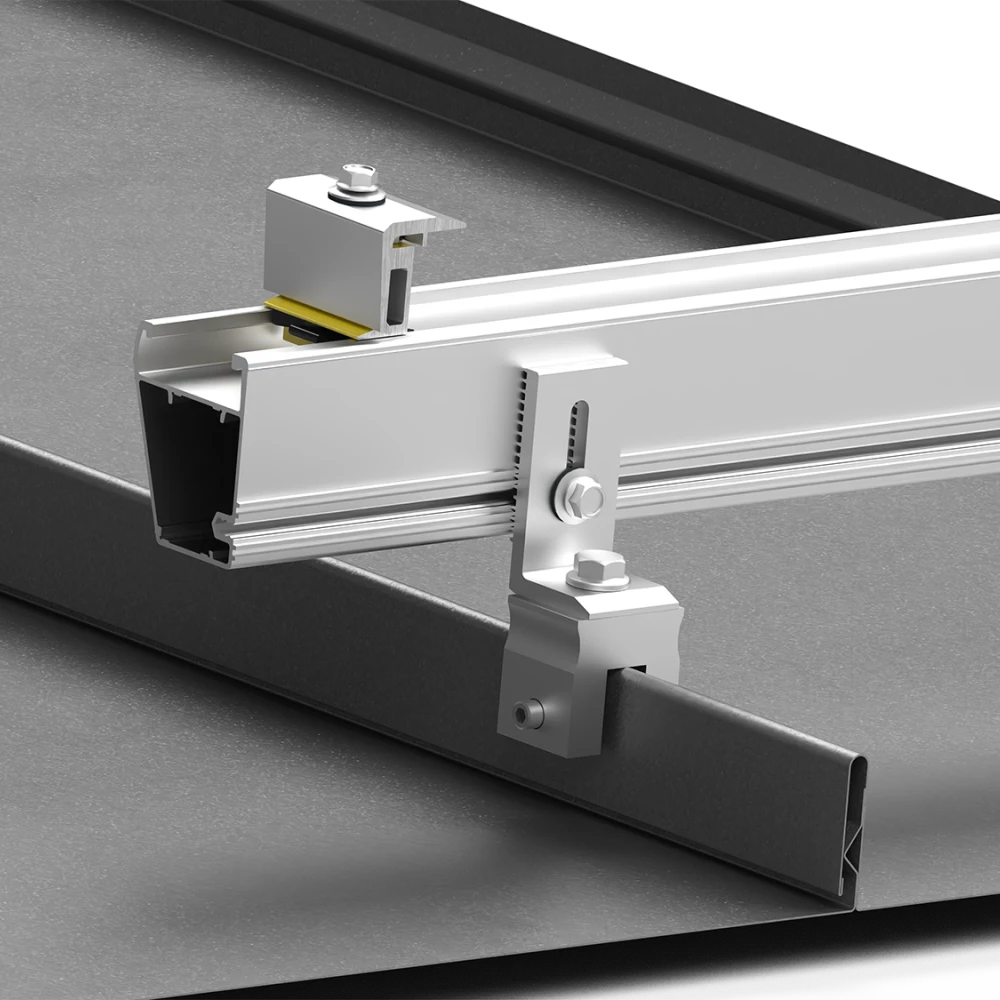

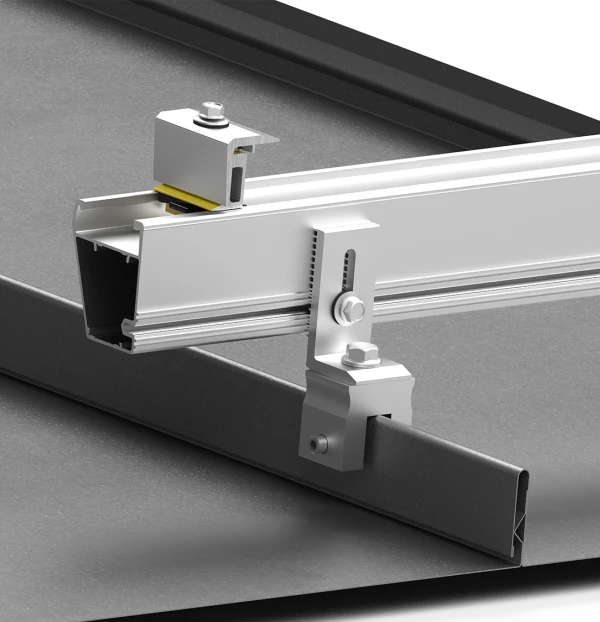

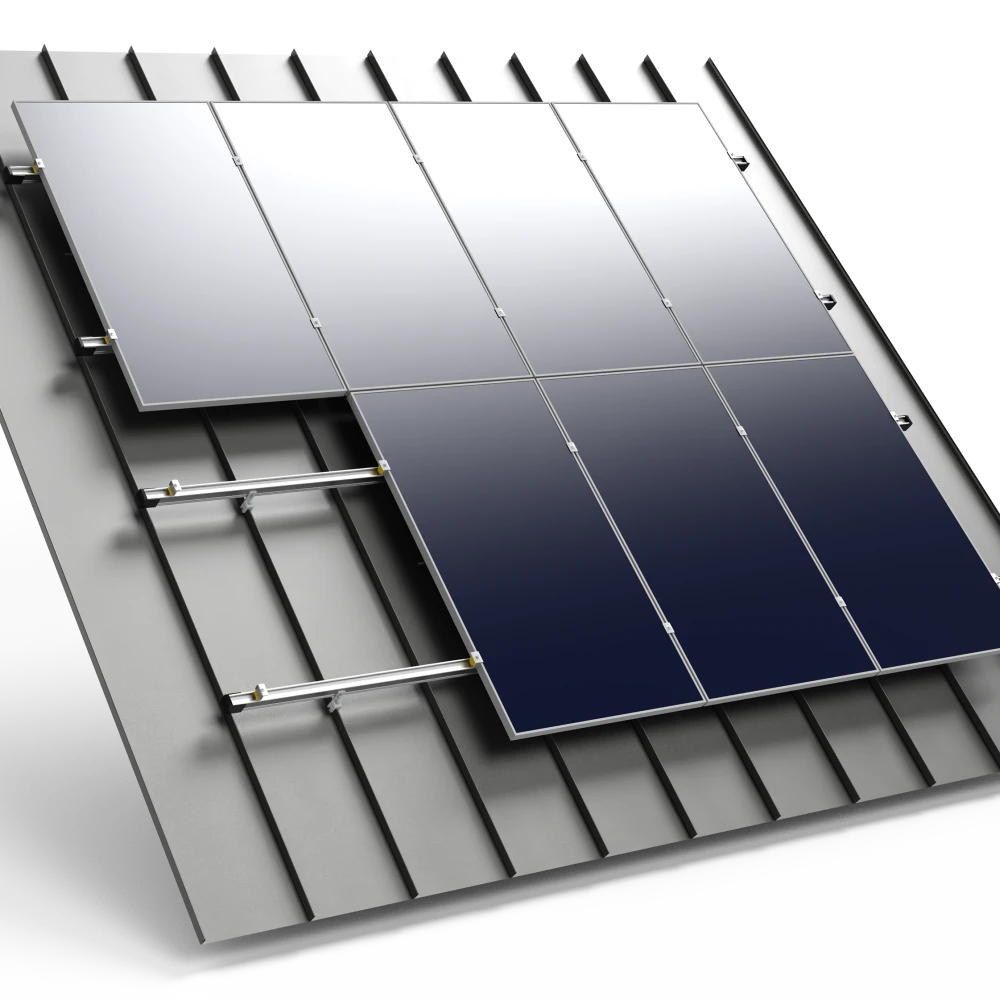

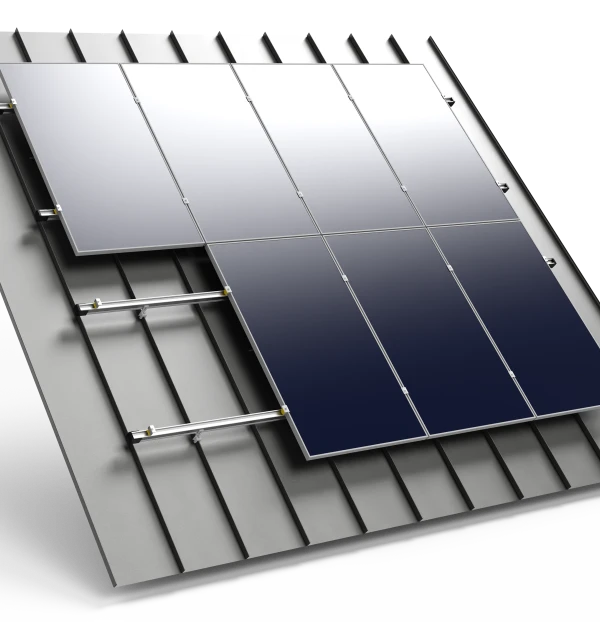

Stehfalzdach
Mit den Stehfalzlösungen von Sunbeam erweitern Sie Ihr Einsatzspektrum: Unsere Klemmlösungen ermöglichen die sichere und effiziente Montage von Luna, Nova und Supra auf Stehfalz-Dächern — ohne Dachdurchdringung. Geeignet für die gängigsten Stehfalztypen und vollständig kompatibel mit den Sunbeam Systemen.
- Geeignet für die 4 gängigsten Stehfalztypen
- Kompatibel mit Luna, Nova und Supra
- Montage ohne Dachdurchdringung
- Flexible Kombination mit Sunbeam Top-Attachments
- Erweiterung der Einsatzmöglichkeiten für Stehfalz-Dächer
15 Meter in Längsrichtung der Schiene.
Dicke: 30, 35, 40
Automatischer Potentialausgleich innerhalb der Solarmodulspalte.
Projektspezifisch (ca. 10–13 kg/m² einschließlich Modul).
Hochwertiges Aluminium, Kunststoff (PA) aus recycelten Rohstoffen, Schrauben aus Edelstahl A2.

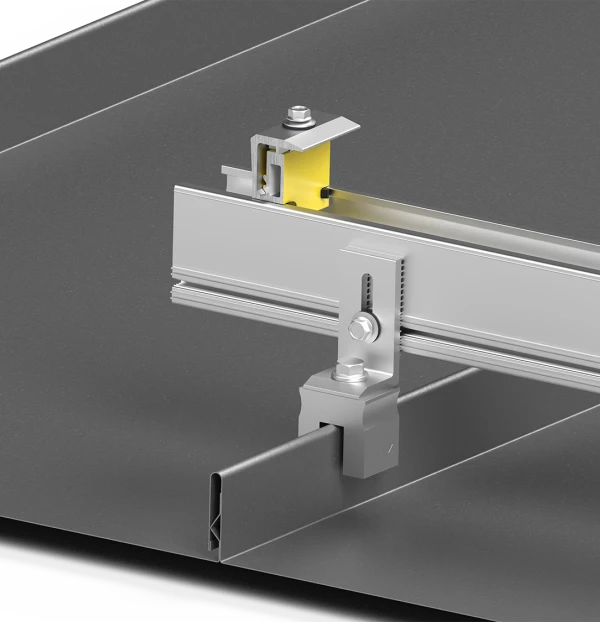

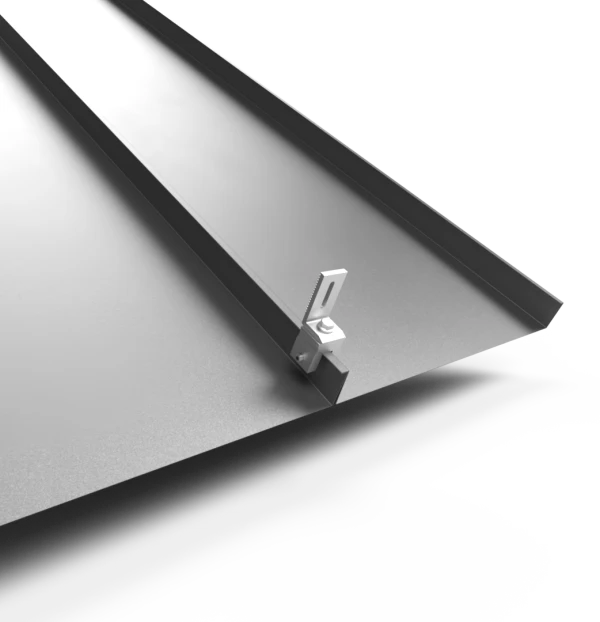

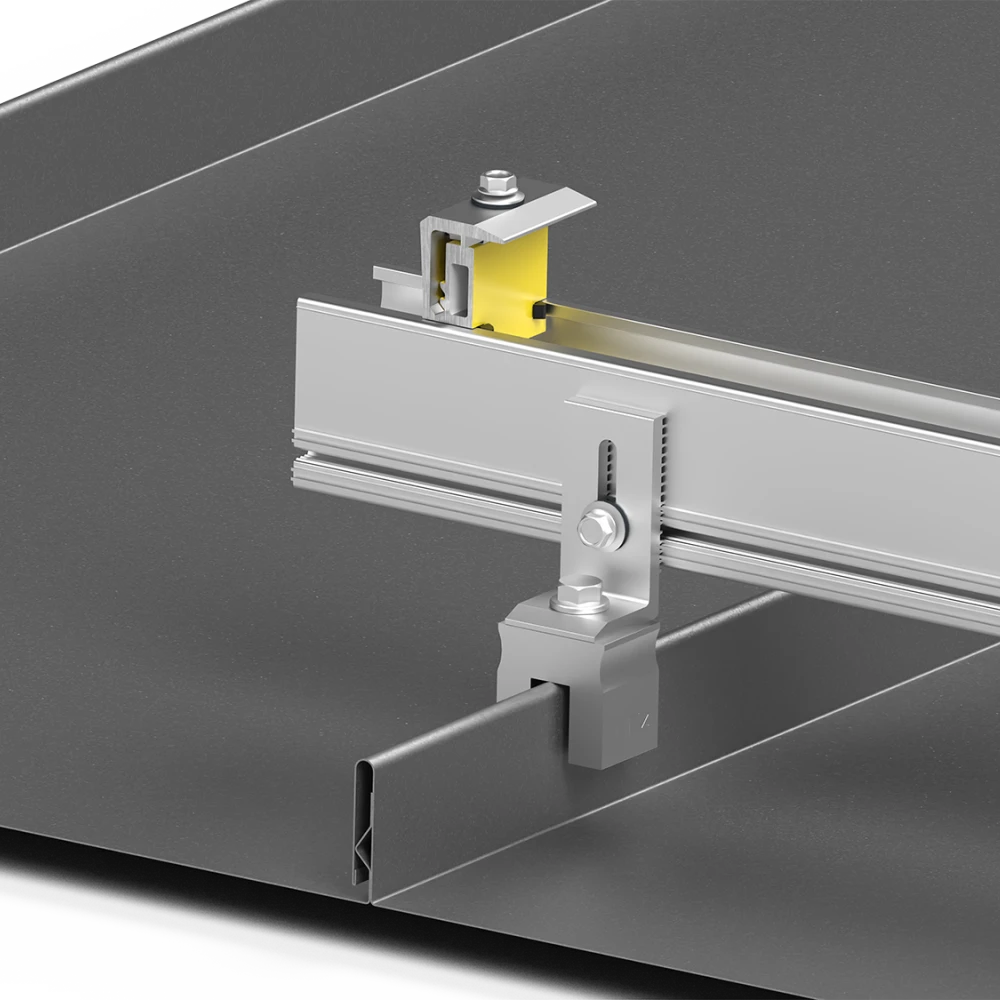

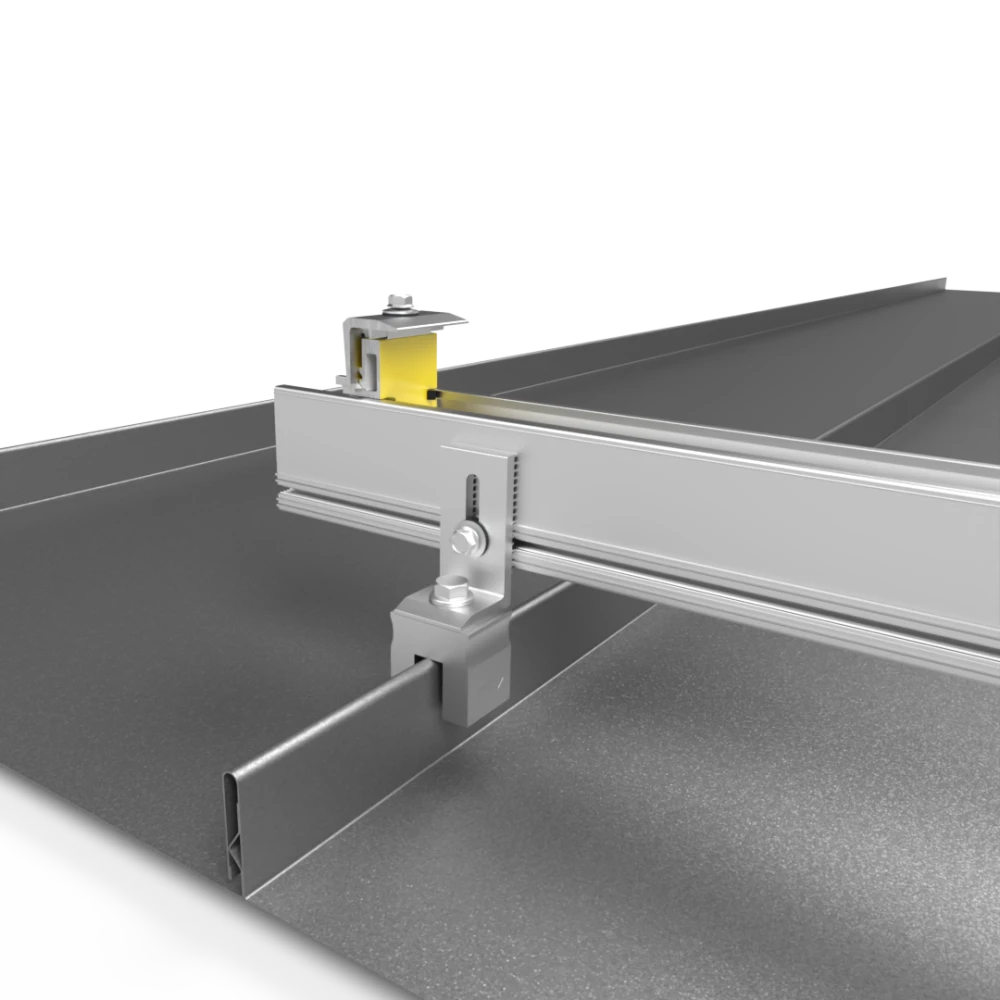

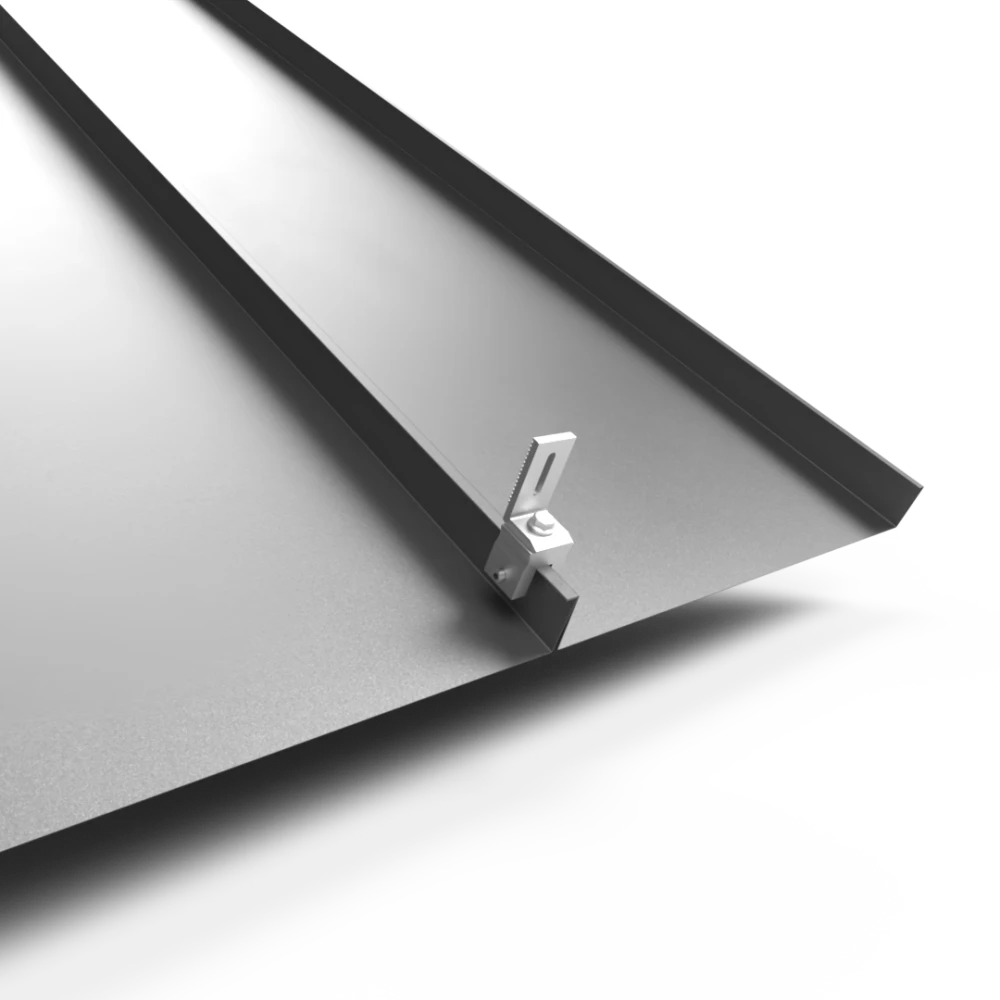

- Befestigung mit Cf:x-Falzdachklemmen.
- Drei verschiedene Klemmen, geeignet für die vier gängigsten Falzprofile: Einfachfalz, Doppelstehfalz, Rundfalz und Snap-Lock.
Berechnet von unseren eigenen Sunbeam-Ingenieuren.
- Berechnungen gemäß EN 1990 und NEN 7250:2021.
- Windlast gemäß EN 1991-1-4 einschließlich nationaler Anhänge.
- Windkanaluntersuchungen gemäß EN 1991-1-4 und CUR 103, durchgeführt von Peutz.
Faserzement
Bei diesem System kommt ein Adapter zum Einsatz, der die Kräfte optimal verteilt und die Struktur fest verankert. Durch die einfache Befestigung an der Dachpfette mit vorhandenen Dachplattenschrauben ist keine zusätzliche Dachjustierung erforderlich. Ideal für die Montage von Optimierern und Mikrowechselrichtern.
15 Meter in Längsrichtung der Schiene.
Dicke: 30, 35, 40
Automatischer Potentialausgleich innerhalb der Solarmodulspalte.
Projektspezifisch (ca. 10–13 kg/m² einschließlich Modul).
Hochwertiges Aluminium, Kunststoff (PA) aus recycelten Rohstoffen, Schrauben aus Edelstahl A2.
- Befestigung durch Einhaken hinter den vorhandenen Schrauben im Dach (VZC-Adapter) oder mit Stockschrauben und Luna Montagewinkel (I01516).
- Wasserdicht durch integrierte Zellkautschukdichtung.
- Ziegeldach mit Dachneigung von 10 bis 75 Grad.
- Gesamtdicke der Kombination aus Dachlatte und Dachziegel: 35 bis 60 mm.
Online-Berechnungstool Sunbeam Galileo
- Berechnungen gemäß EN 1990 und NEN 7250:2021.
- Windlast gemäß EN 1991-1-4 einschließlich nationaler Anhänge.
- Windkanaluntersuchungen gemäß EN 1991-1-4 und CUR 103, durchgeführt von Peutz.
Kenmerken
Vormontierte Schrauben und Klemmen gewährleisten eine schnelle Montage mit einem Minimum an Teilen.
Sichere und einfache Erdung über die Profile und Klemmen, ohne zusätzlichen Arbeitsaufwand.
Passend für verschiedene Dachtypen und Paneelgrößen (30, 35 und 40 mm).
Mit dem patentierten Ausrichtungswerkzeug und dem Messstab können Sie das System schnell und präzise positionieren.
Auch mit hohem Profil für bessere Belüftung und Platz für Optimierer erhältlich.
Integrierte Kabelklemmen und abgerundete Profile verhindern Kabelschäden.
Einfach über die Dachschrauben stülpen. Sie müssen diese also nicht erst entfernen oder verschieben.
Eine Dichtung aus Zellkautschuk verhindert Undichtigkeiten zwischen Profil und Dach.
Erstellen Sie selbst den perfekten Ballastplan.
- Zeichnen Sie Projekte mit Optionen wie Hindernissen, Seitenabweisern, Ballast und/oder Ankern.
- Kombinieren Sie mehrere Dachflächen, Systeme und Ausrichtungen in einem Projekt mit Schattensimulationen.
- Zeichnen Sie Dächer realistisch in 3D auf Luftaufnahmen mit detaillierten Ansichten von Profilen, Ballast und Ankern.
Downloads
Hier finden Sie alle Downloads und Dokumentationen zu Luna.

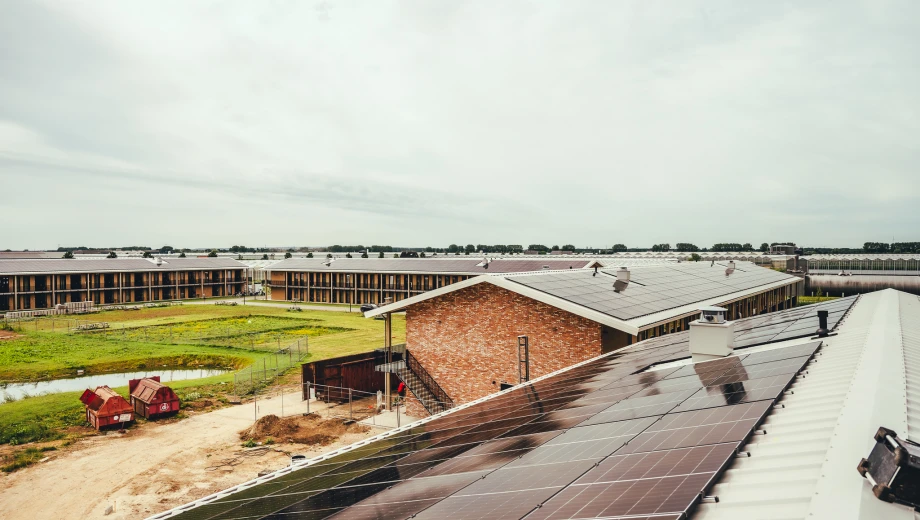

Eine Auswahl unserer Luna-Projekte
Projektanfrage für Sunbeam Luna
Möchten Sie wissen, welche Möglichkeiten es für Ihr Projekt gibt? Fordern Sie unverbindlich ein Angebot für Sunbeam Luna an. Teilen Sie uns Ihre Projektdaten mit und Sie erhalten ein passendes Angebot für Ihre Anwendung.
Häufig gestellte Fragen zu Sunbeam Luna
Die hohen Profile bieten einen größeren Abstand zur Dachfläche. Dadurch wird die natürliche Kühlung verbessert und es entsteht Platz für die Befestigung von Komponenten wie Optimierern.
Abhängig vom gewählten Profil befindet sich Sunbeam Luna 30 bis 50 mm über der Oberkante der Hochsicken des Stahldachprofils. Die Dicke des PV-Moduls ist dabei nicht berücksichtigt.
Optimierer können mit dem Optimiereradapter befestigt werden. Diesen kannst du im letzten Schritt in der Projektübersicht auswählen. Für jede Dachfläche kann die benötigte Anzahl der Optimiereradapter eingegeben werden.
Sunbeam Luna kann auf Faserzement-Dachplatten mit einem Wellenprofil 177/51 installiert werden. Bekannte Beispiele sind Eternit Ecocolor und SVK Neptunus.
Sunbeam Luna für Stahl- und Ziegeldächer unterstützt die Modulausrichtungen Querformat und Hochformat. Sunbeam Luna für Faserzementdächer unterstützt ausschließlich Querformat.
Durch den in den Klemmen integrierten Potentialausgleich wird jede Reihe des Sunbeam Luna Systems automatisch durchgängig verbunden. Daher ist für jede durchgehende Reihe nur ein Potentialausgleichspunkt erforderlich.
