Montagesysteem voor zonnepanelen op een plat dak
Sunbeam Supra is een montagesysteem voor zonnepanelen op platte daken, speciaal ontwikkeld voor grote zonnepanelen met een paneellengte tot 2,5 meter en een breedte tot 1,3 meter. Het systeem is beschikbaar in een Symmetrical (oost-west) en Universal (zuid) opstelling.
Voordelen van Supra.
Ons Sunbeam Supra montagesysteem biedt een installatie conform ARBO-richtlijnen en paneelfabrikant-voorschriften.
Het gepatenteerde klemsysteem houdt het paneel direct op zijn plaats en verlicht de fysieke belasting.
Een ingewerkt team van 4 personen legt zonder problemen 200 paneelposities per uur dankzij de vooraf geassembleerde onderdelen.
De onderconstructie is eenvoudig aan te sluiten op een bestaande bliksembeveiliging welke getest is door het Dehn Test Centre (IEC 62561-1:2023).
De onderconstructie is volledig CO₂ gecompenseerd.
Door de stabiele pallet indeling van 150 stuks en de compacte verpakkingen heb je een minimum aan transportkosten, aantal hijsbewegingen en verpakkingsmateriaal.
Voor dakconstructies die minder gewicht kunnen dragen zijn dakankers uit voorraad mee te leveren. Hiermee kan het gewicht worden verminderd tot 5,9 kg/m2.
Ook een combinatie van ballastering en verankering is mogelijk. Net als het toevoegen van zijdeflectoren om de opwaartse druk te verminderen.
Montageopstellingen voor platte daken
Symmetrical: oost-west opstelling

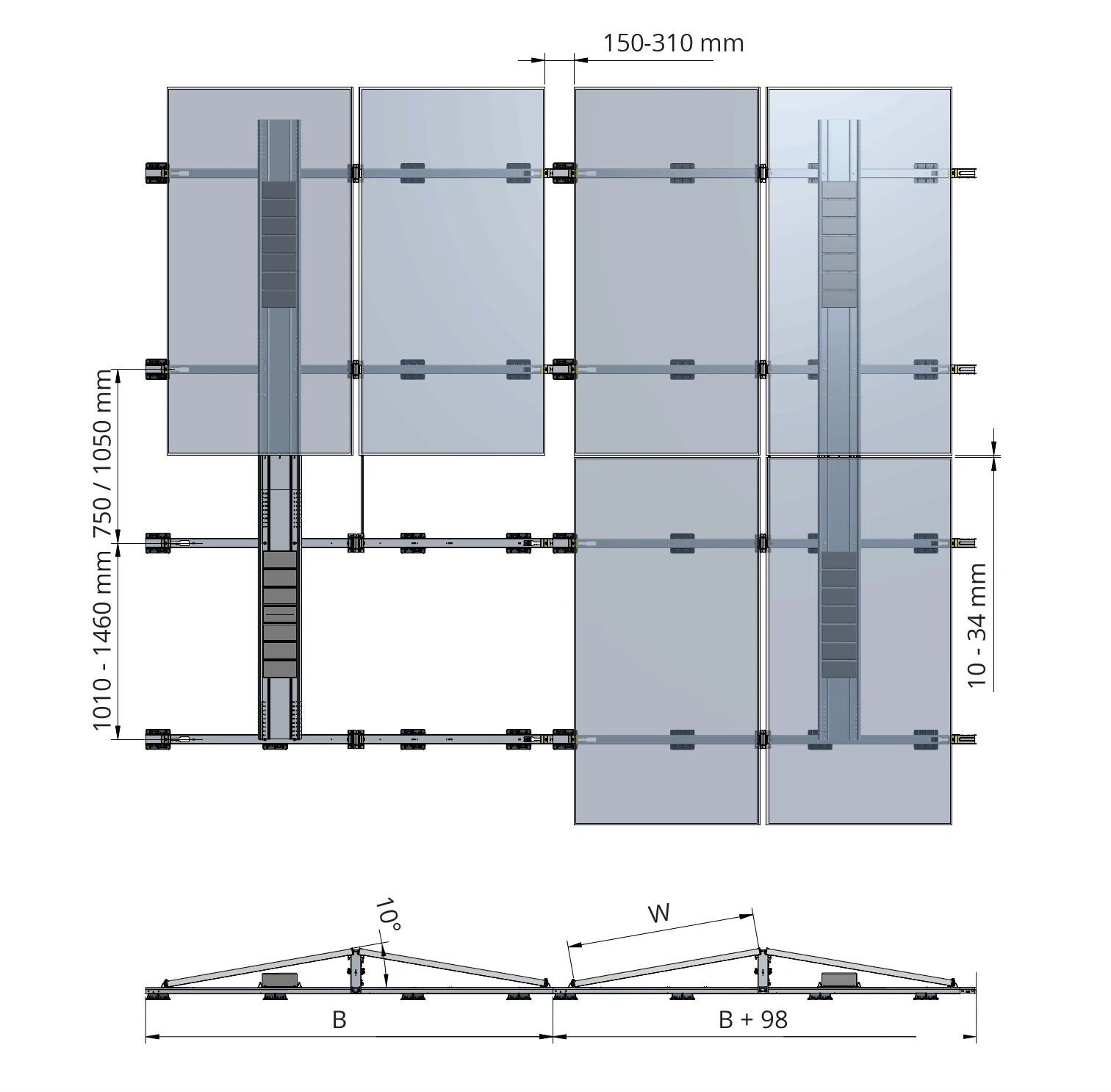

Een symmetrisch (‘oost-west’) systeem, met twee zonnepanelen per positie onder hoeken van 10 graden. Deze uitvoering levert een nog grotere dak benutting (kWp/m2) en een maximale opbrengst (kWh/jaar), tegen lagere kosten en een kortere installatie tijd per paneel. Afhankelijk van de breedte van het paneel is de rij-afstand 2300, 2460, 2630 of 2785 mm.
Sinds de introductie in 2023 zijn ruim 200.000 posities geplaatst.
Universal: zuid opstelling

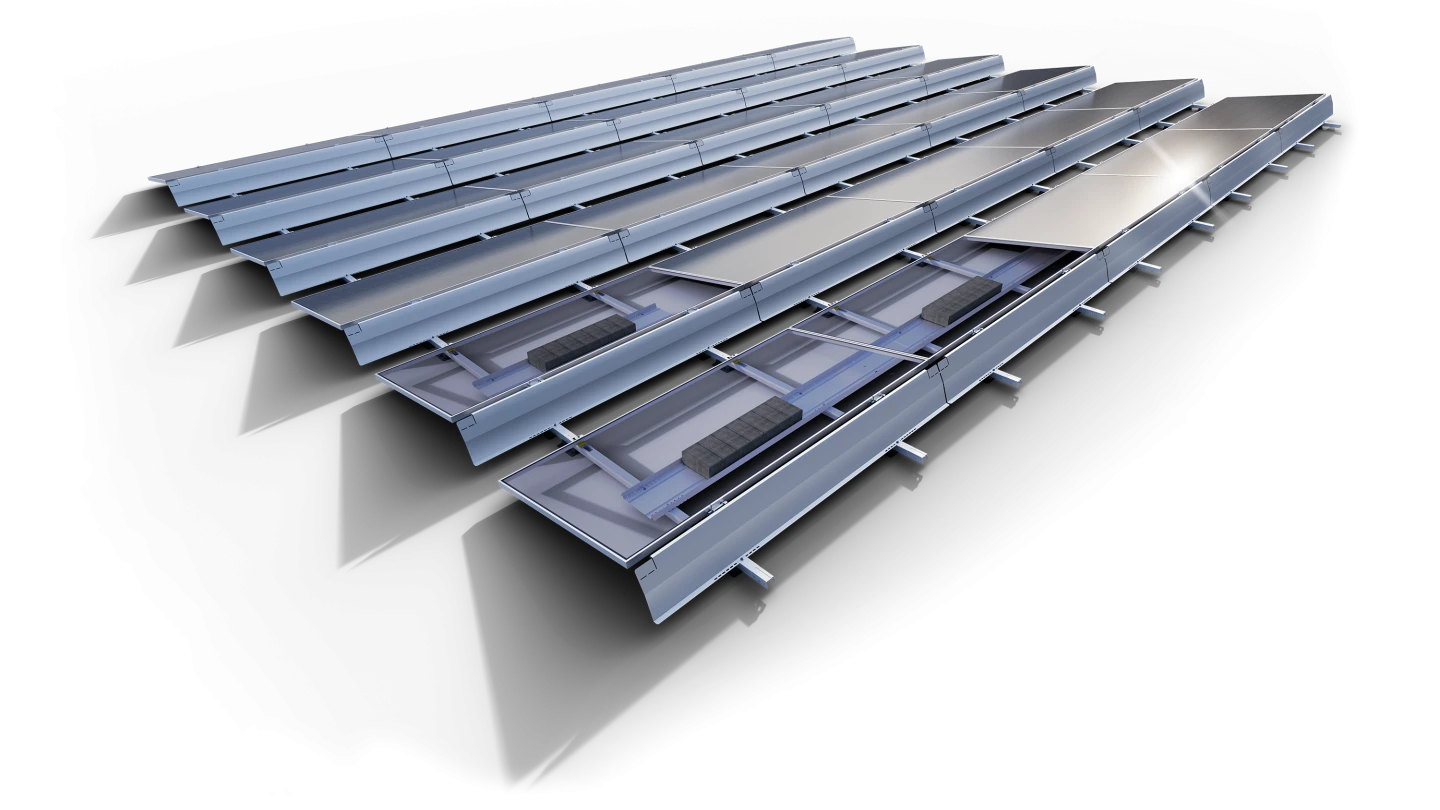

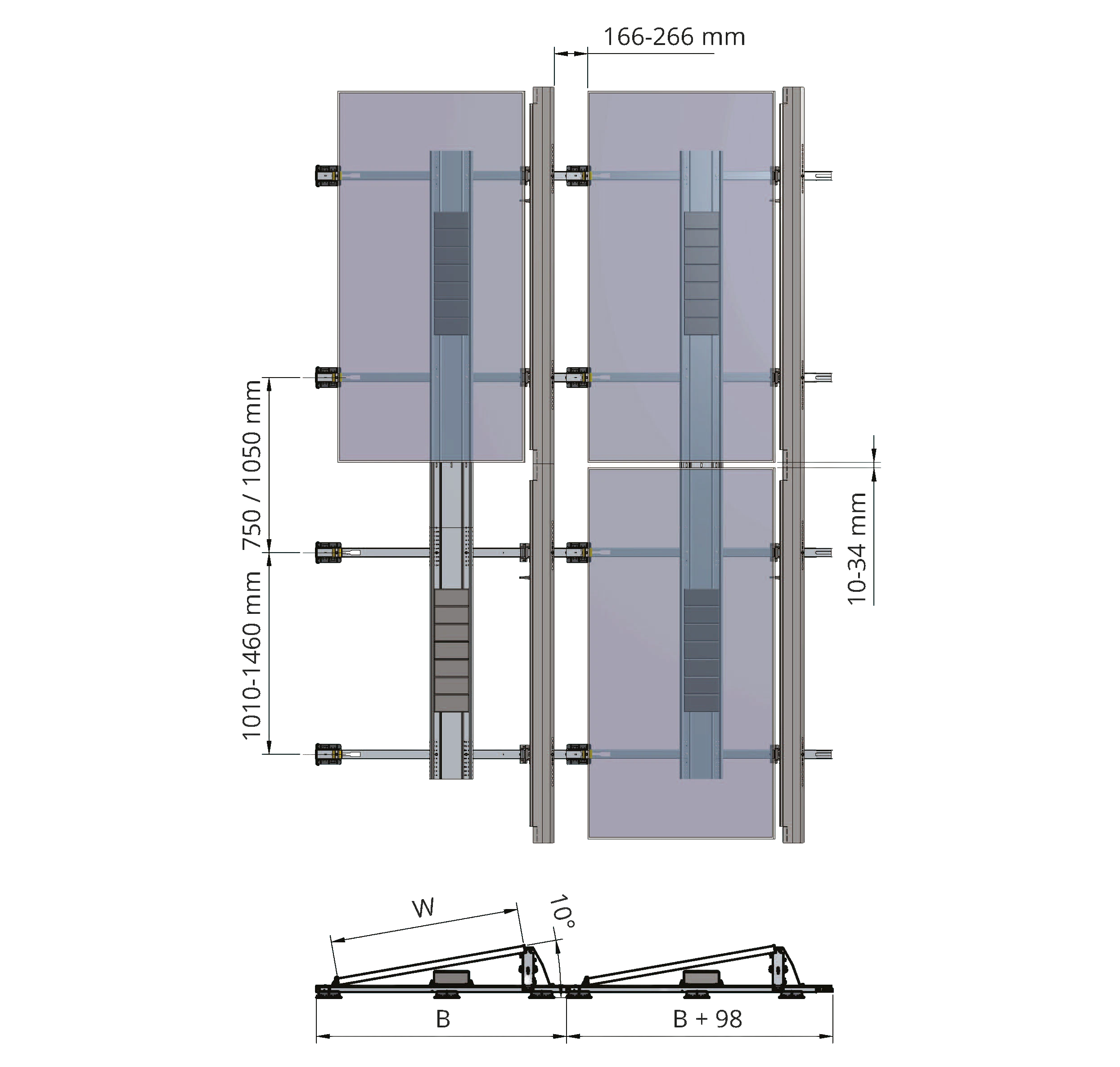

Een universal (‘zuid’) systeem, met een enkele oriëntatie en zonnepaneel onder een hoek van 10 graden. Met deze uitvoering voorzie je in specifieke situaties tot een hogere opbrengst per zonnepaneel (kWh/jaar), tegen de lage kosten en installatietijd per paneel die je van Supra gewend bent. Afhankelijk van de breedte van het paneel is de rij-afstand 1400, 1500, 1575 of 1650 mm.
Standaard wordt iedere positie voorzien van een windplaat.
Unieke kenmerken
Weinig belasting op het dak, ballastvrij met dakankers mogelijk.
Brede klemmen, minder slijtage en hogere belasting mogelijk.
Panelen worden rechtop geplaatst en vastgeschroefd.
Tot 50 meter aaneengeschakeld zonder schade aan het dak.
Sterke verbindingen en hoge draagkracht om storm en sneeuw te weerstaan.
Elk paneel wordt bij montage direct geaard (NEN1010).
Slim gestapeld: 150 base units per pallet.
Voorgemonteerde onderdelen voor snelle en foutloze plaatsing.
Ballast voor zonnepanelen op een plat dak
Sunbeam Supra wordt standaard toegepast met geoptimaliseerde ballastplaatsing. De benodigde ballast wordt projectspecifiek bepaald. Voor dakconstructies die minder gewicht kunnen dragen, kan Supra ook worden uitgevoerd met dakankers of een combinatie van ballastering en verankering.
Sunbeam Supra in 30 seconden
Maak zelf het perfecte ballastplan.
- Projecten intekenen met opties zoals obstakels, zijdeflectoren, ballast en/of ankers.
- Meerdere dakvlakken, systemen en oriëntaties combineren in één project met schaduwsimulaties.
- Waarheidsgetrouw daken tekenen in 3D op luchtfoto’s met detailweergave van profielen, ballast en ankers.
Downloads
Vind hier alle downloads en documentatie voor Supra.
Technische informatie
Veld grootte
Maximaal 50 x 50 meter dankzij thermisch ontkoppelde profielen
Modules
Lengte: 1720 t/m 2500 mm (L), breedte: 990 t/m 1310 mm (W), framedikte: 28 t/m 45 mm
Elektrisch
Automatische potentiaalvereffening, NEN 1010 (< 0,2Ω getest door VDE)
Koppelen of integreren in opvangnet van de bliksembeveiliging (getest door Dehn Test Centre)
Dakbelasting
Projectspecifiek, gemiddeld 12-18 kg/m². Lichtgewicht modules en ballastvrij 5-7 kg/m²
Materialen
Zn/Al/Mg gecoat staal (Magnelis), Aluminium, RVS bevestigingsmiddelen, recycled UV-stabiele kunststoffen (HDPE, PA6)
Fixatie
Daktypen
Platte daken (bitumen, PVC, EPDM, TPO) of verharde ondergronden, dakhelling tot 5 graden
Calculatie
-
Online Sunbeam calculatietool Galileo
-
Beschikbaar in AutoCAD en BricsCAD via Virto.CAD-plugin.
-
Beschikbaar in OpusFlow
Normen en onderzoek
-
Berekeningen volgens EN 1990 en NEN 7250:2021.
-
Windbelasting volgens EN 1991-1-4 inclusief nationale bijlagen.
-
Windtunnelonderzoek volgens EN 1991-1-4 en CUR 103 uitgevoerd door Peutz.
-
Draagkracht onafhankelijk getest door Fraunhofer CSP in Halle (Saale).
- Sunbeam Supra beschikt over een Allgemeine Bauaufsichtliche Zulassung (abZ) onder kenmerk Z-14.4-1000, afgegeven door het Deutsche Institut für Bautechnik (DIBt).

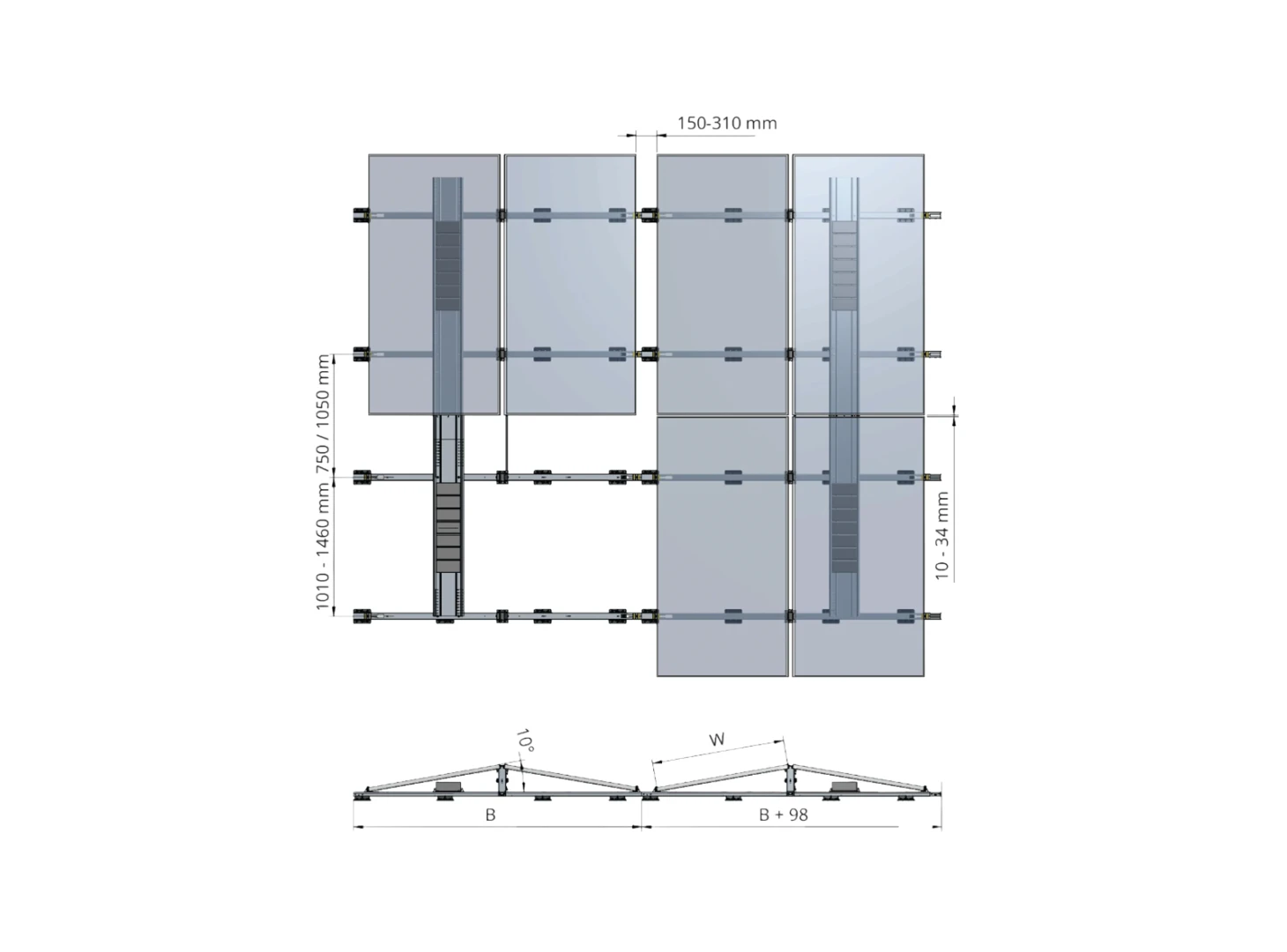

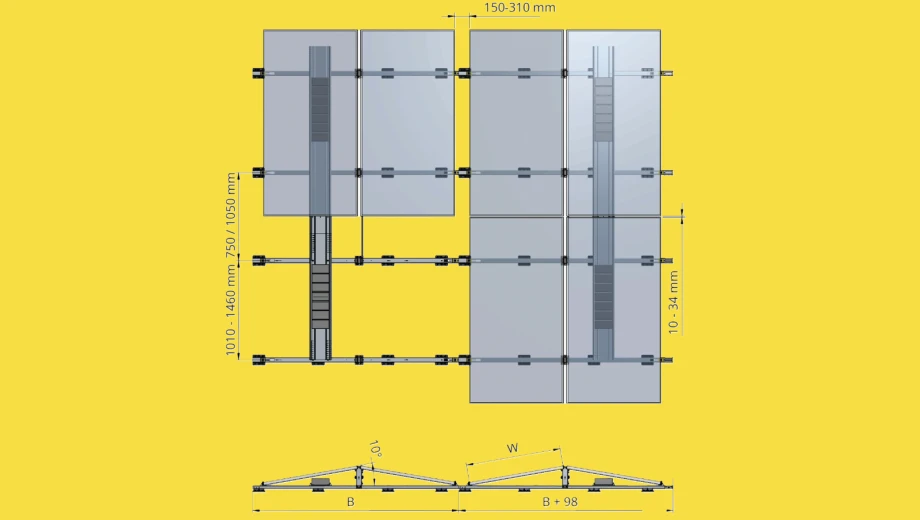

Afmetingen Sunbeam Supra Symmetrical
| Rij-afstand (B) | Zonnepaneel breedte minimaal | Zonnepaneel breedte maximaal |
| 2300 mm | 990 mm | 1069 mm |
| 2460 mm | 1070 mm | 1149 mm |
| 2630 mm | 1150 mm | 1229 mm |
| 2785 mm | 1230 mm | 1310 mm |

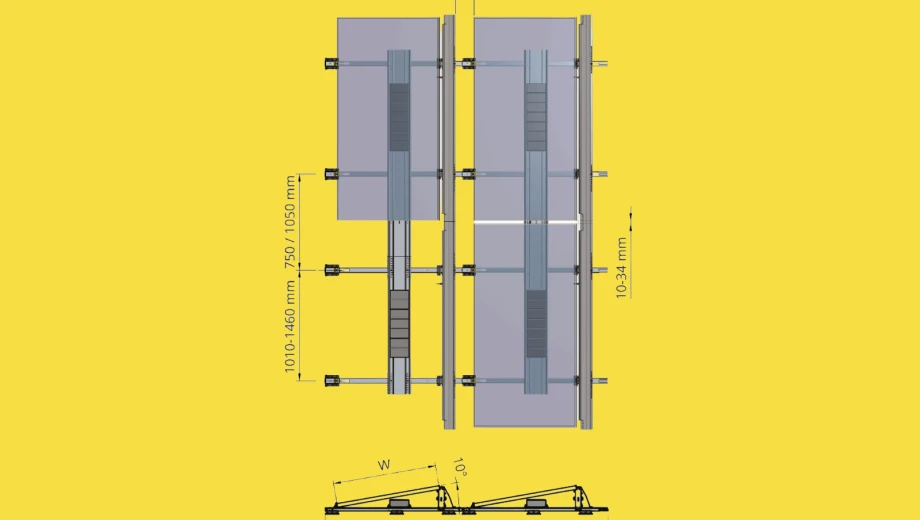

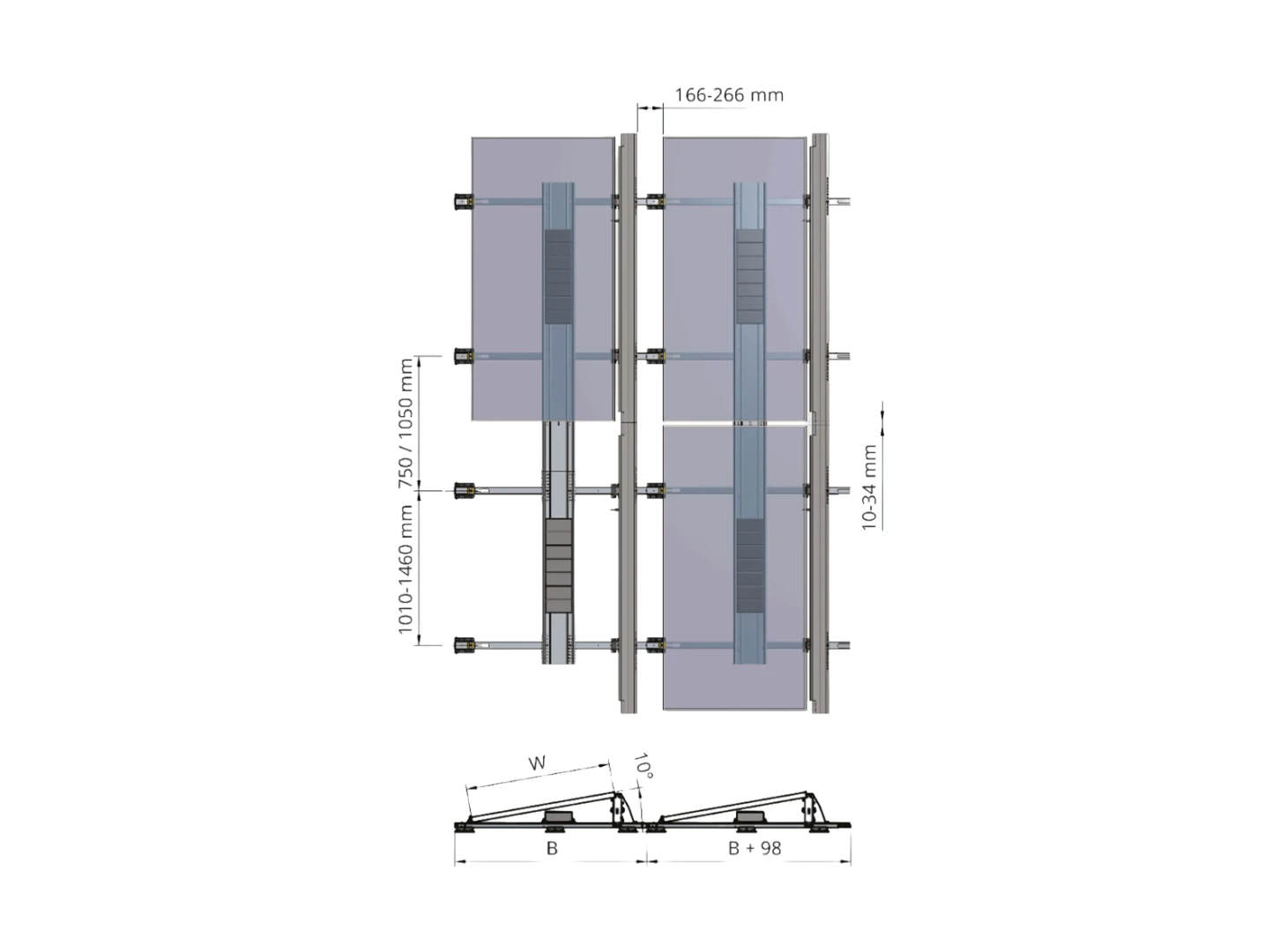

Afmetingen Sunbeam Supra Universal
| Rij-afstand (B) | Zonnepaneel breedte minimaal | Zonnepaneel breedte maximaal |
| 1400 mm | 990 mm | 1069 mm |
| 1500 mm | 1070 mm | 1149 mm |
| 1575 mm | 1150 mm | 1229 mm |
| 1650 mm | 1230 mm | 1310 mm |
Accessoires
-
Supra rubberen mat
-
Dakanker
-
Zijdeflectoren
-
Bliksembeveiliging
-
Baseclip
-
Sunbeam Miniclip

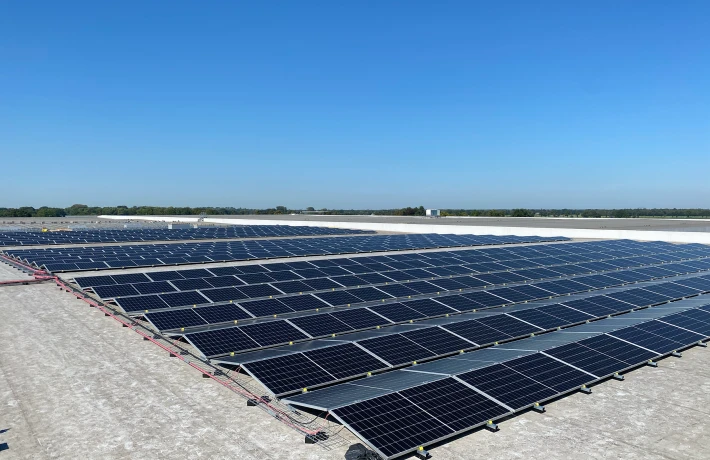

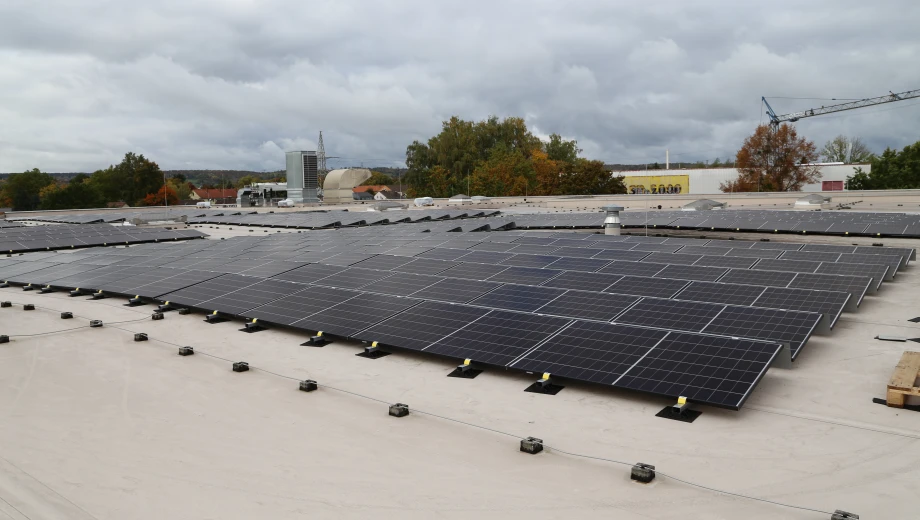

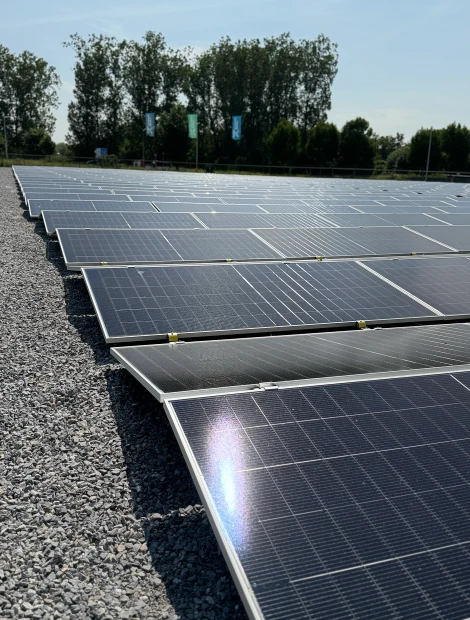

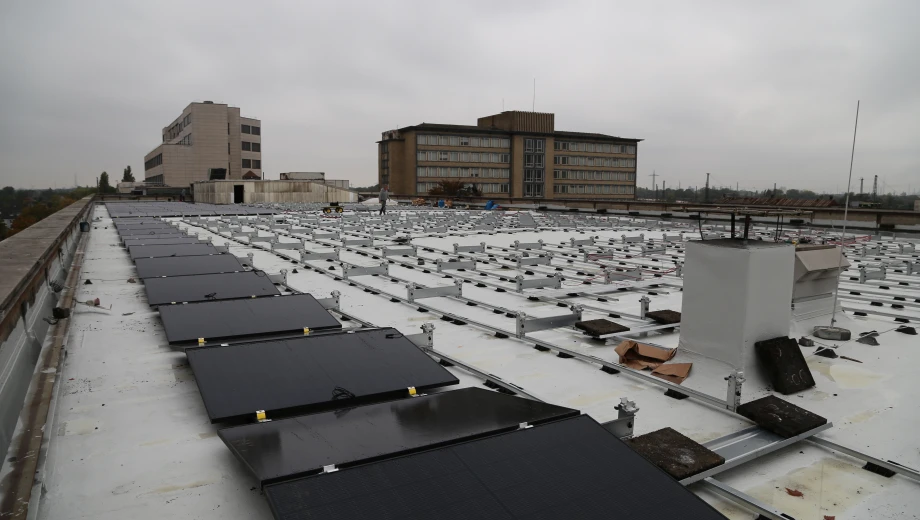

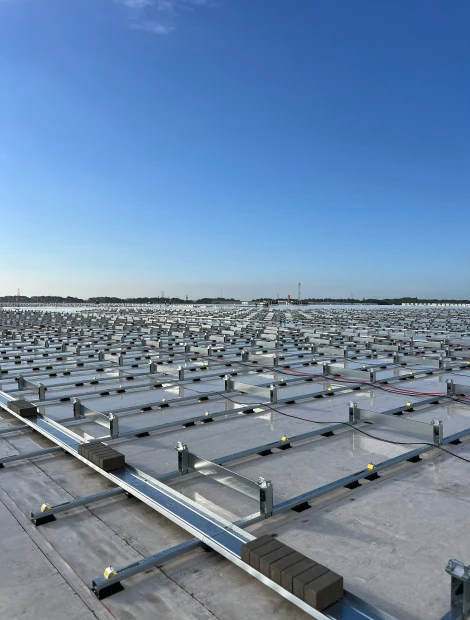

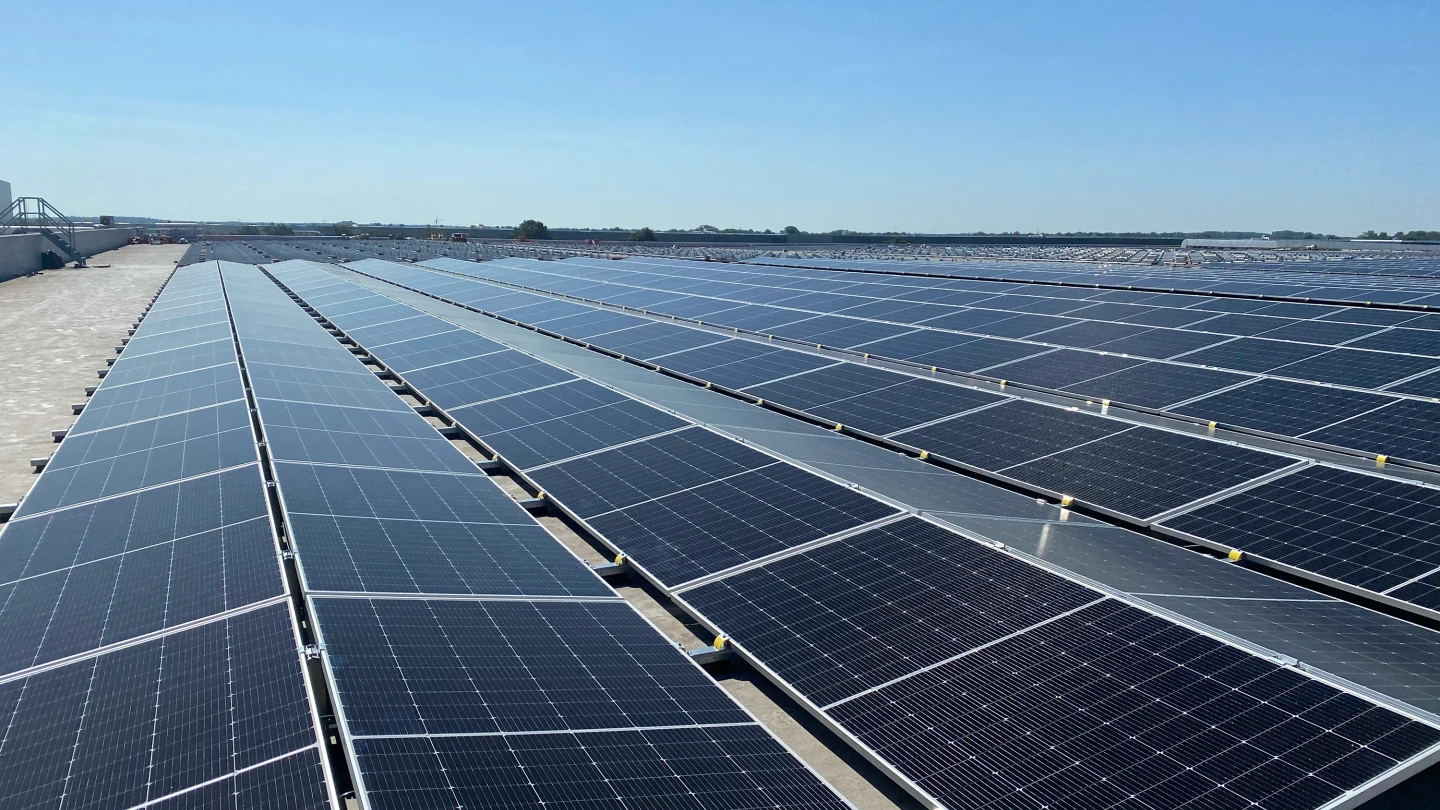

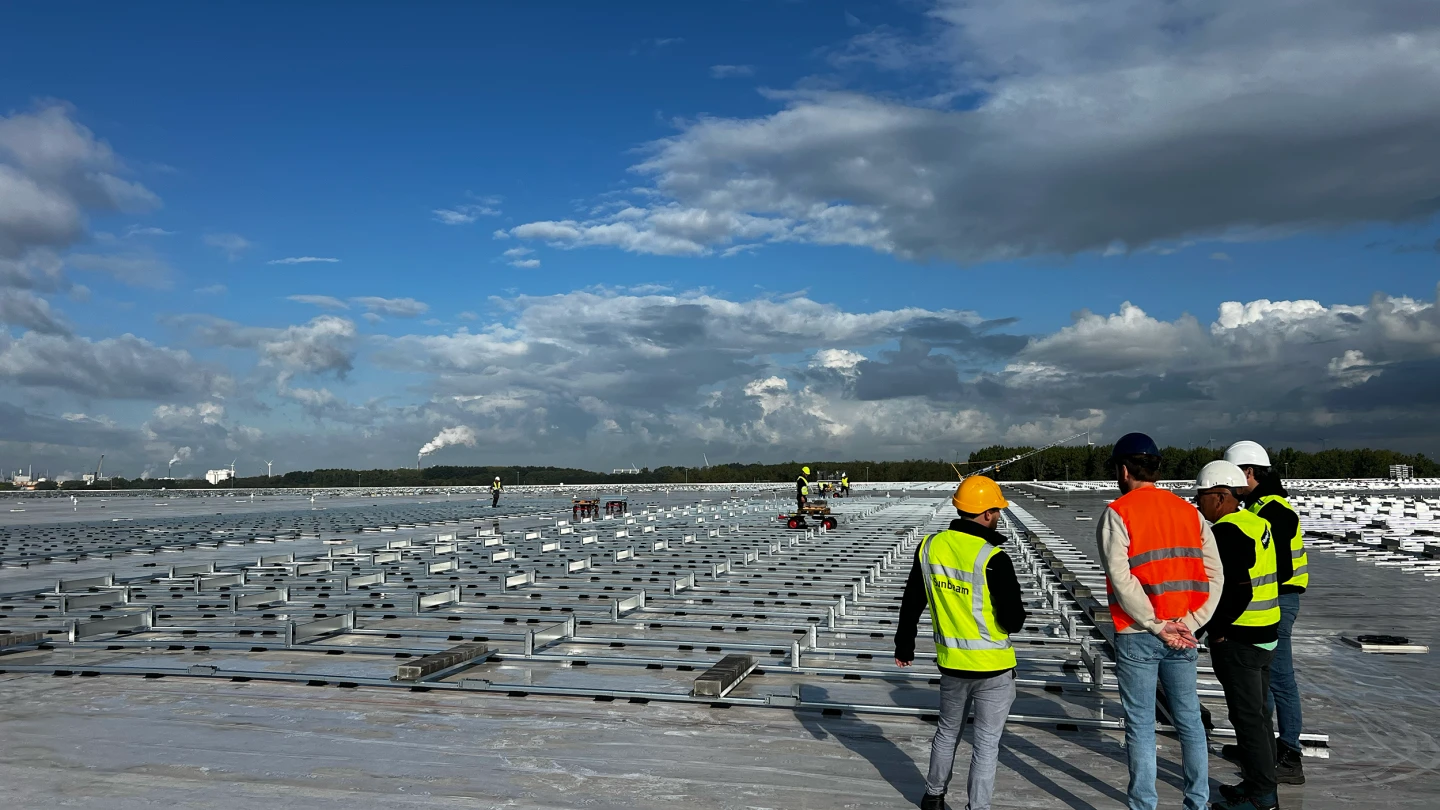

Een selectie van onze Supra projecten
Supra ReSourced
De volgende stap in duurzame PV-montagesystemen
Met Supra ReSourced verlagen we de CO₂-impact van montagesystemen aanzienlijk, zonder concessies aan kwaliteit of installatiesnelheid.
Een nieuwe duurzame productlijn binnen onze Supra-range. Met 88% gerecycled staal en minimaal 50% CO₂-reductie per project.
Offerte voor een montagesysteem voor zonnepanelen op een plat dak
Benieuwd welke Supra-opstelling en bevestigingsmethode geschikt zijn voor jouw project? Vraag een offerte aan en wij denken mee over de juiste oplossing voor jouw dak.
Veelgestelde vragen Sunbeam Supra
Sunbeam Supra kun je toepassen op platte daken tot 5° afschot.
Sunbeam Supra is geschikt voor alle platte daken met dakbedekkingen als bitumen, PVC, TPO, EPDM en PVB. De gekozen dakbedekking heeft invloed op de wrijving van het systeem met het dak. Daarom is het van belang de juiste dakbedekking te kiezen. Bij twijfel of afwijkende ondergronden kan overlegd worden of projectspecifiek de wrijvingscoëfficiënt bapaald worden door Sunbeam middels een sample van de dakbedekking.
De afmetingen van het systeem zijn te vinden in het projectplan. In de afbeeldingen worden de afmetingen van de gekozen configuratie getoond.
Nee, de maat van de Base Unit is afhankelijk van de paneelmaat. Bij iedere paneelmaat wordt automatisch de juiste rij-afstand gekozen. Je vind een overzicht in de productsheet.
De hoeveelheid ballast is afhankelijk van het toegepaste paneel (lengte), de toegepaste ballasteenheid. Het kan voorkomen dat er geen ballastplan gegenereerd kan worden met een ballasteenheid.
De hellingshoek van de panelen ten opzichte van het dakvlak ligt tussen de 8,6 en 11,6 graden afhankelijk van de breedte van het paneel. Een paneel van 1134 mm heeft een hellingshoek van 10° ten opzichte van het dakvlak.
Bij Sunbeam Supra hebben we iedere koppeling thermisch ontkoppeld. Hierdoor kun je met Sunbeam Supra velden tot 50 meter in beide richtingen leggen zonder dilataties. Houdt wel rekening met andere eisen zoals brandpartitionering of (lokale) wetgeving in het ontwerp.
Sunbeam Supra is circa 30 cm hoog ten opzichte van het dakvlak.
Diverse tegels en klinkerformaten zijn beschikbaar. Klinkers leggen het meest efficiënt doordat er meer kg in een strekkende meter ballastplaat past. Hierdoor zijn minder ballastplaten nodig. Bij hoge windbelastingen kan het voorkomen dat je niet met alle ballastformaten het benodigde gewicht kan bereiken.
