PV-Unterkonstruktion für Flachdächer
Unser Sunbeam Supra Photovoltaik Montagesysteme wurde speziell entwickelt, um die größten Solarmodule mit Modullängen bis zu 2,5 Metern und Breiten bis zu 1,3 Metern sicher zu tragen. Das PV-Montagesystem ist in den Konfigurationen Ost/West (symmetrisch) und Süd (universal) erhältlich. Und somit die ideale Lösung für 3m2-Regel mit DIBt-Zertifizierung.
Vorteile von Supra.
Unser Sunbeam Supra-Montagesystem ermöglicht eine Installation gemäß den Vorschriften der Panelhersteller.
Das patentierte Klemmsystem hält das Panel direkt an Ort und Stelle und reduziert die körperliche Belastung.
Und natürlich DIBt-zertifiziert.
Ein geschultes Team von 4 Personen kann dank der vormontierten Teile problemlos 200 Modulpositionen pro Stunde montieren .
Die Unterkonstruktion kann problemlos an ein bestehendes, durch die Dehn -Prüfstelle (IEC 62561-1:2023) geprüftes Blitzschutzsystem angeschlossen werden.
Die Unterkonstruktion ist vollständig klimaneutral zertifiziert .
Die stabile Palettenaufteilung mit 150 Stück und die kompakte Verpackung sorgen für minimale Transportkosten , Hubbewegungen und Verpackungsmaterial.
Für Dachkonstruktionen mit geringerer Tragfähigkeit sind Dachanker direkt ab Lager verfügbar.
Damit lässt sich das Systemgewicht auf nur 5,9 kg/m² reduzieren.
Auch eine Kombination aus Ballastierung und Verankerung ist möglich – zum Beispiel durch den Einsatz von Seitenabweisern, die den Auftrieb wirksam reduzieren.
Montagevarianten für Flachdächer

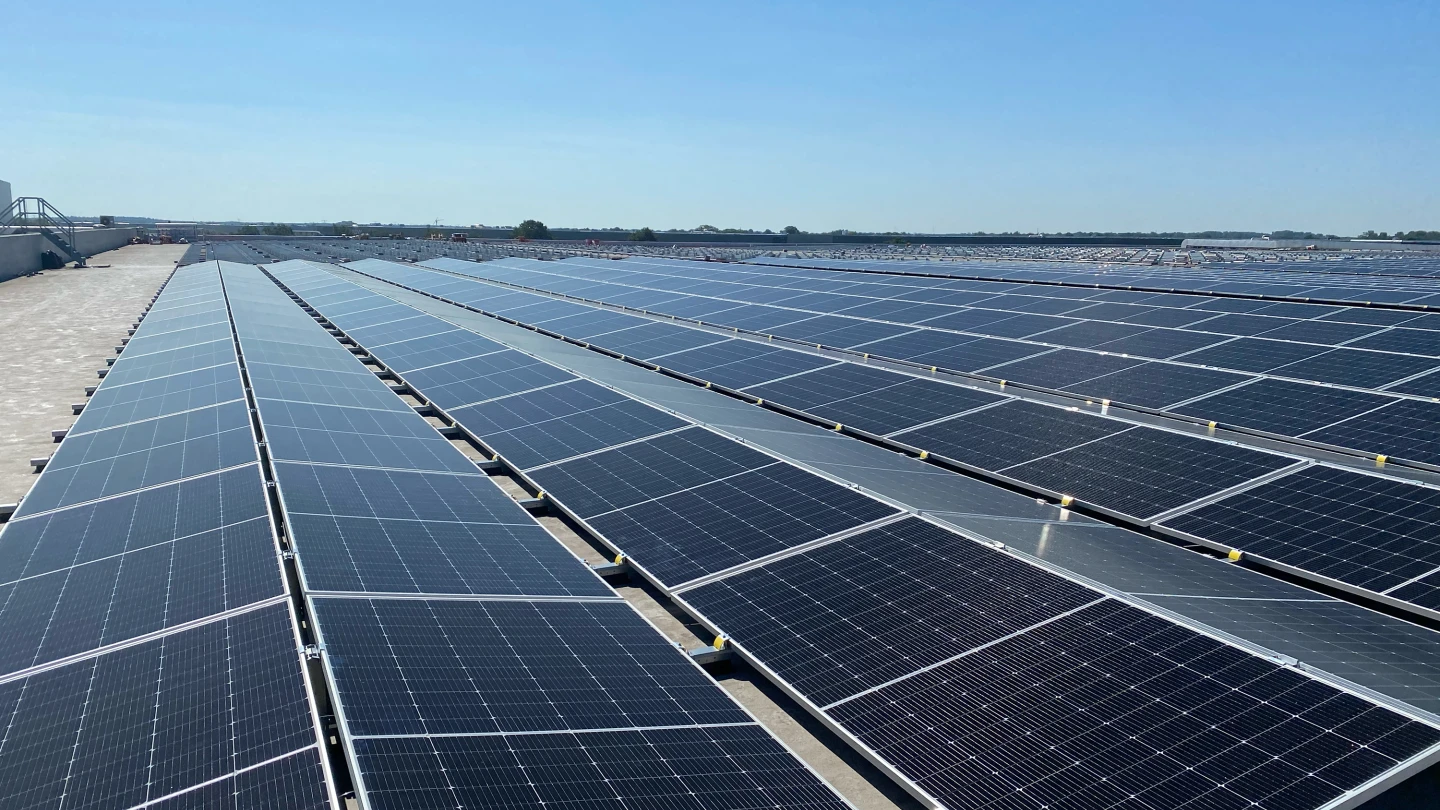

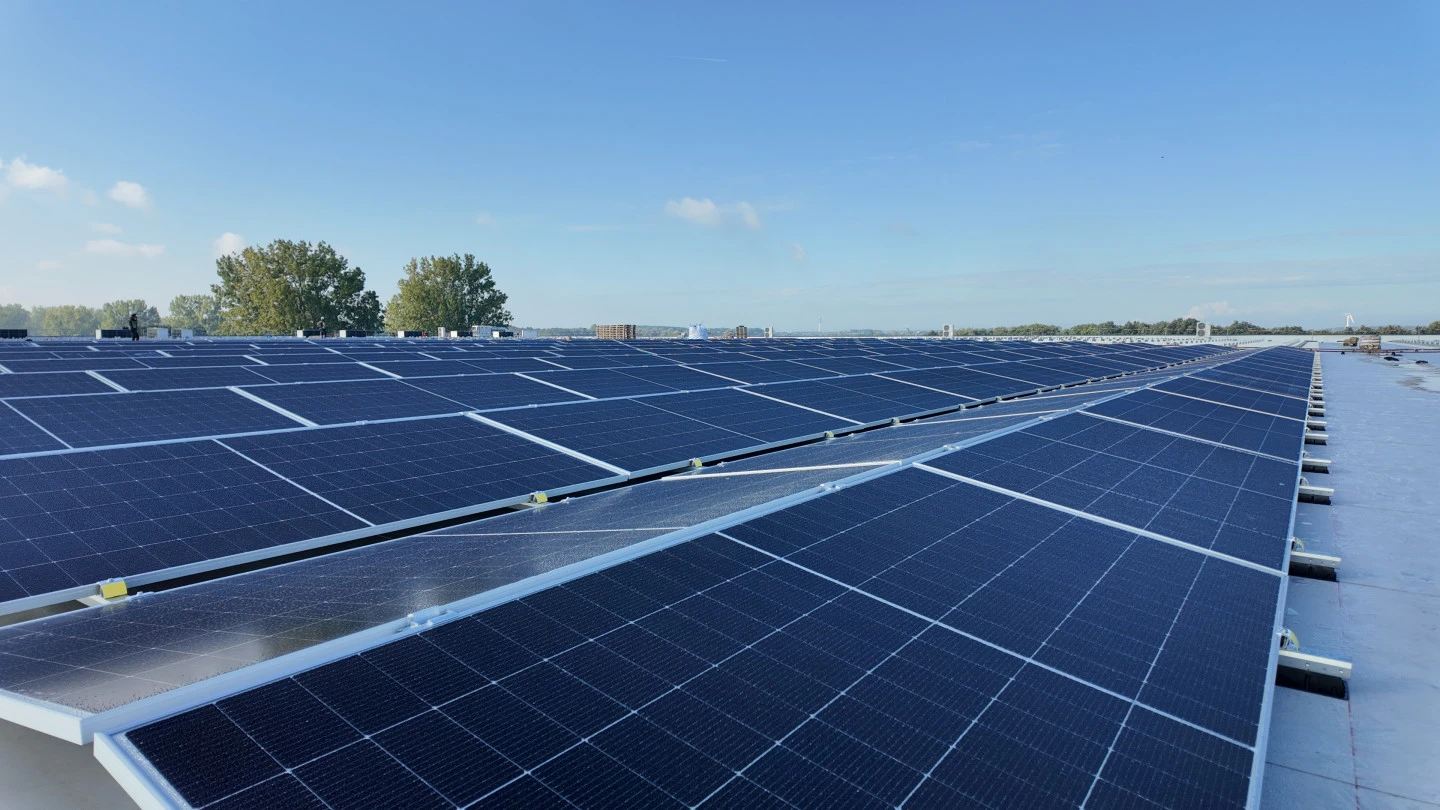

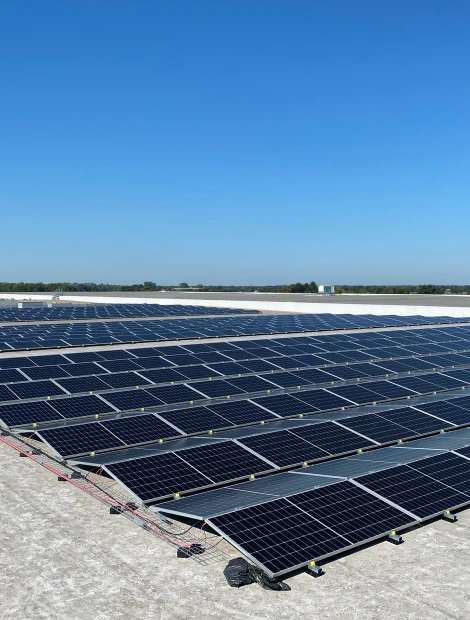

Ost-West-Ausrichtung
Ein symmetrisches („Ost-West“) System mit zwei Solarmodulen pro Position in einem Winkel von 10 Grad. Diese Version bietet eine noch höhere Dachausnutzung (kWp/m2) und einen maximalen Ertrag (kWh/Jahr) bei geringeren Kosten und einer kürzeren Installationszeit pro Panel. Der Reihenabstand beträgt je nach Plattenbreite 2300, 2460, 2630 oder 2785 mm.
Seit der Einführung im Jahr 2023 wurden mit Sunbeam Supra East/West mehr als 200.000 Positionen vermittelt.

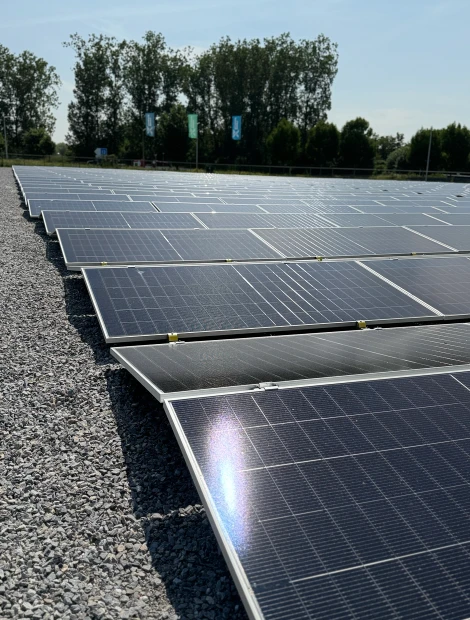

Südlage
Ein universelles („Süd-“)System mit einer einzigen Ausrichtung und einem Solarpanel in einem Winkel von 10 Grad. Mit dieser Version können Sie in bestimmten Situationen einen höheren Ertrag pro Solarmodul (kWh/Jahr) erzielen, bei den geringen Kosten und der Installationszeit pro Modul , die Sie von Supra gewohnt sind . Der Reihenabstand beträgt je nach Modulbreite 1400, 1500, 1575 oder 1650 mm. Standardmäßig ist jede Position mit einem Windblech ausgestattet.
Merkmale
Geringe Dachbelastung, ballastfrei mit Dachankern möglich.
Breite Klemmen, weniger Verschleiß und höhere Belastung möglich.
Die Platten werden aufrecht hingestellt und festgeschraubt.
Bis zu 50 Meter angeschlossen, ohne das Dach zu beschädigen.
Starke Kupplungs- und Ballastplatten für Wind und Schnee.
Jedes Panel wird während der Installation direkt geerdet (NEN1010).
Clevere Stapelung: 150 Grundeinheiten pro Palette, 300 Paneele in Ost-West-Richtung.
Vormontierte Teile für eine schnelle und fehlerfreie Installation.

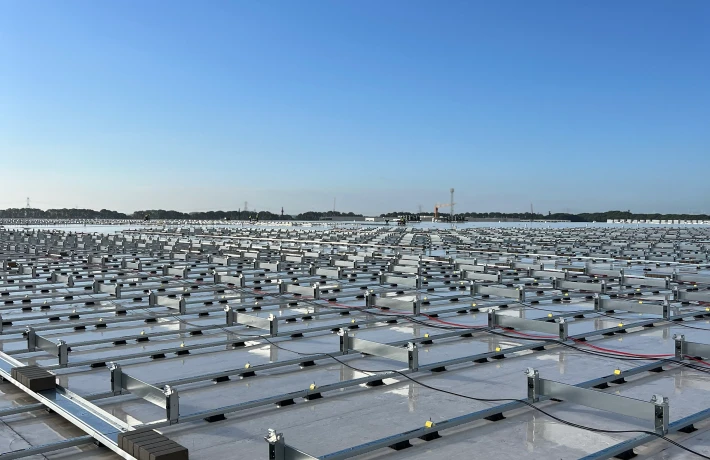

Ballastierung für PV-Module auf einem Flachdach
Sunbeam Supra wird standardmäßig mit optimierter Ballastverteilung eingesetzt. Der erforderliche Ballast wird projektspezifisch ermittelt. Für Dachkonstruktionen mit geringerer Tragfähigkeit kann Supra auch mit Dachankern oder einer Kombination aus Ballastierung und Verankerung ausgeführt werden.
Sunbeam Supra in 1 Minute
Erstellen Sie selbst den perfekten Ballastplan.
- Zeichnen Sie Projekte mit Optionen wie Hindernissen, Seitenabweisern, Ballast und/oder Ankern.
- Kombinieren Sie mehrere Dachflächen, Systeme und Ausrichtungen in einem Projekt mit Schattensimulationen.
- Zeichnen Sie Dächer realistisch in 3D auf Luftaufnahmen mit detaillierten Ansichten von Profilen, Ballast und Ankern.
Downloads
Hier finden Sie alle Downloads und Dokumentationen zu Supra.

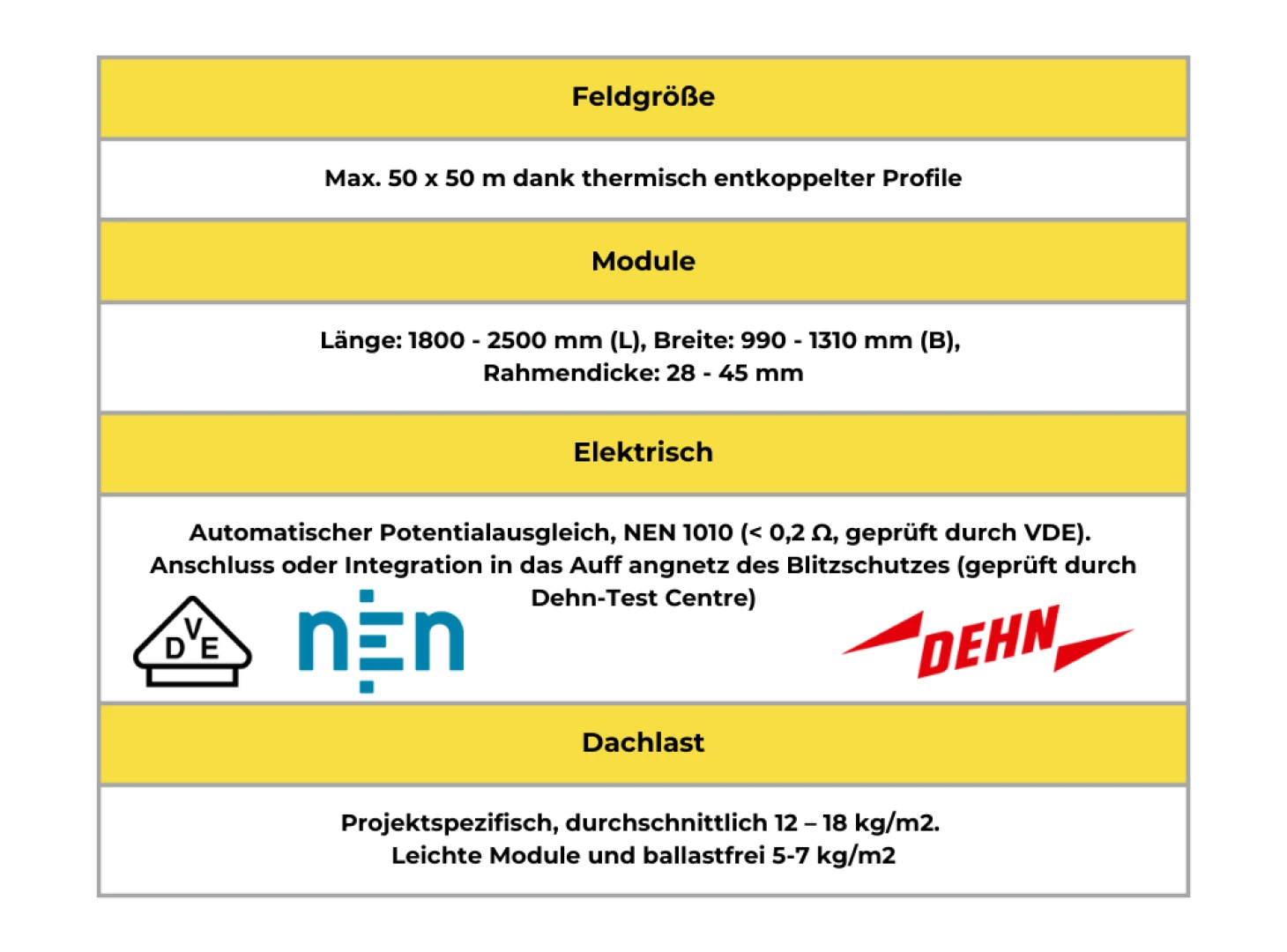

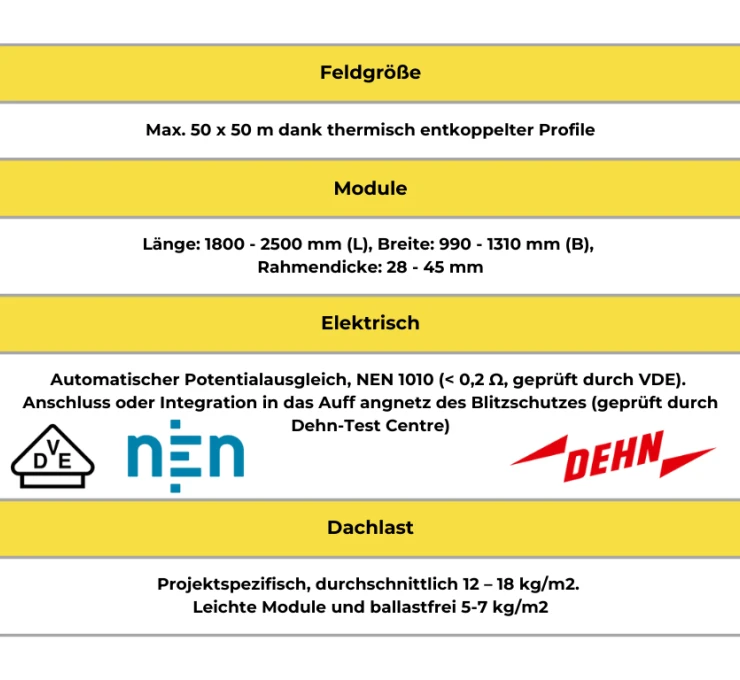

Technische Informationen
Feldgröße
Maximal 50 x 50 Meter dank thermisch entkoppelter Profile.
Module
Elektrik
Dachlast
Projektspezifisch, durchschnittlich 12–18 kg/m². Mit Leichtbaumodulen und ohne Ballast 5–7 kg/m².

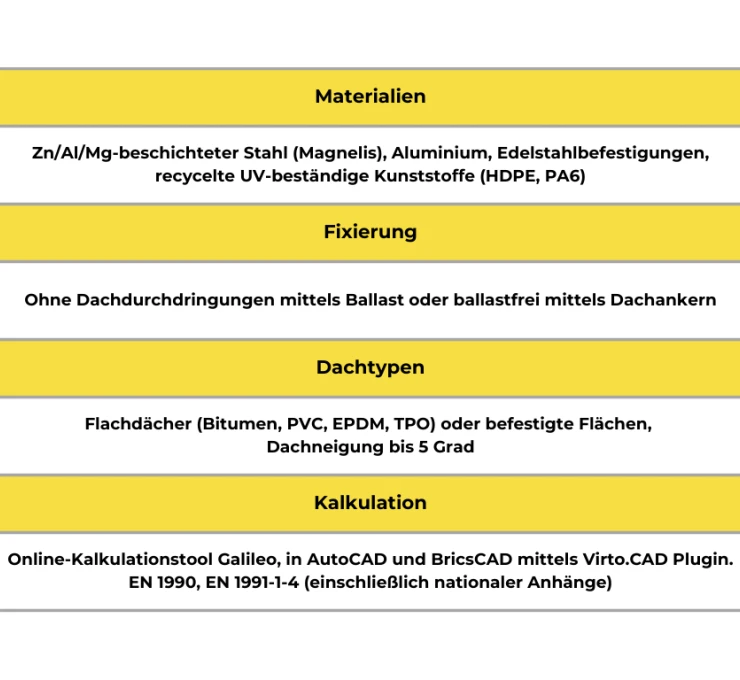

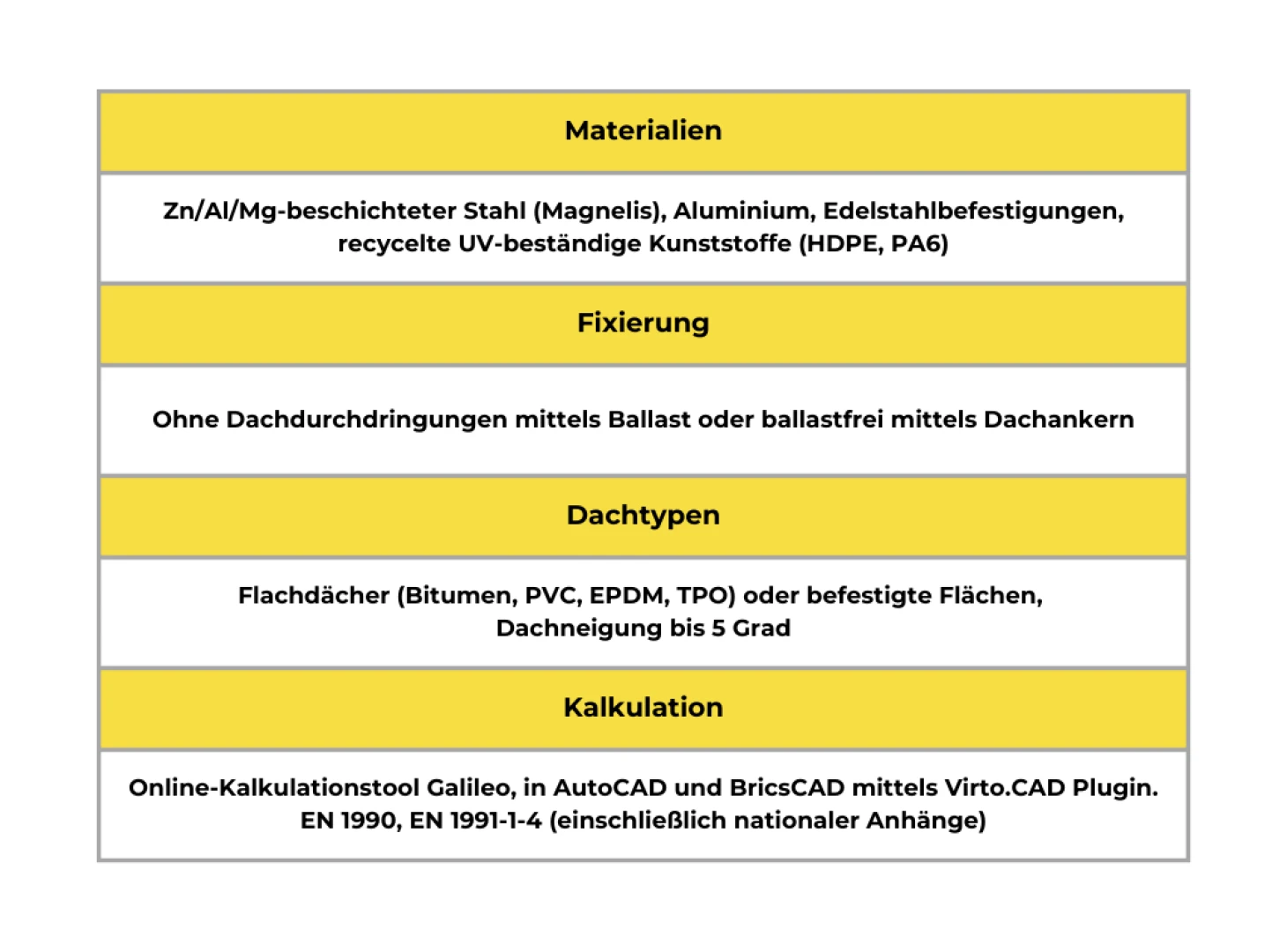

Materialien
Zn/Al/Mg-beschichteter Stahl (Magnelis), Aluminium, Befestigungsmittel aus Edelstahl, recycelte UV-beständige Kunststoffe (HDPE, PA6).
Befestigung
Standardmäßig mit optimierter Ballastplatzierung.
Optional mit Dachankern oder als Hybridsystem (mit teilweiser Verankerung und Ballastierung).
Dachtypen
Flachdächer (Bitumen, PVC, EPDM, TPO) oder befestigte Untergründe, Dachneigung bis 5 Grad.
Berechnung
- Online-Berechnungstool Sunbeam Galileo
- Verfügbar in AutoCAD und BricsCAD über das Virto.CAD-Plugin
- Verfügbar in OpusFlow

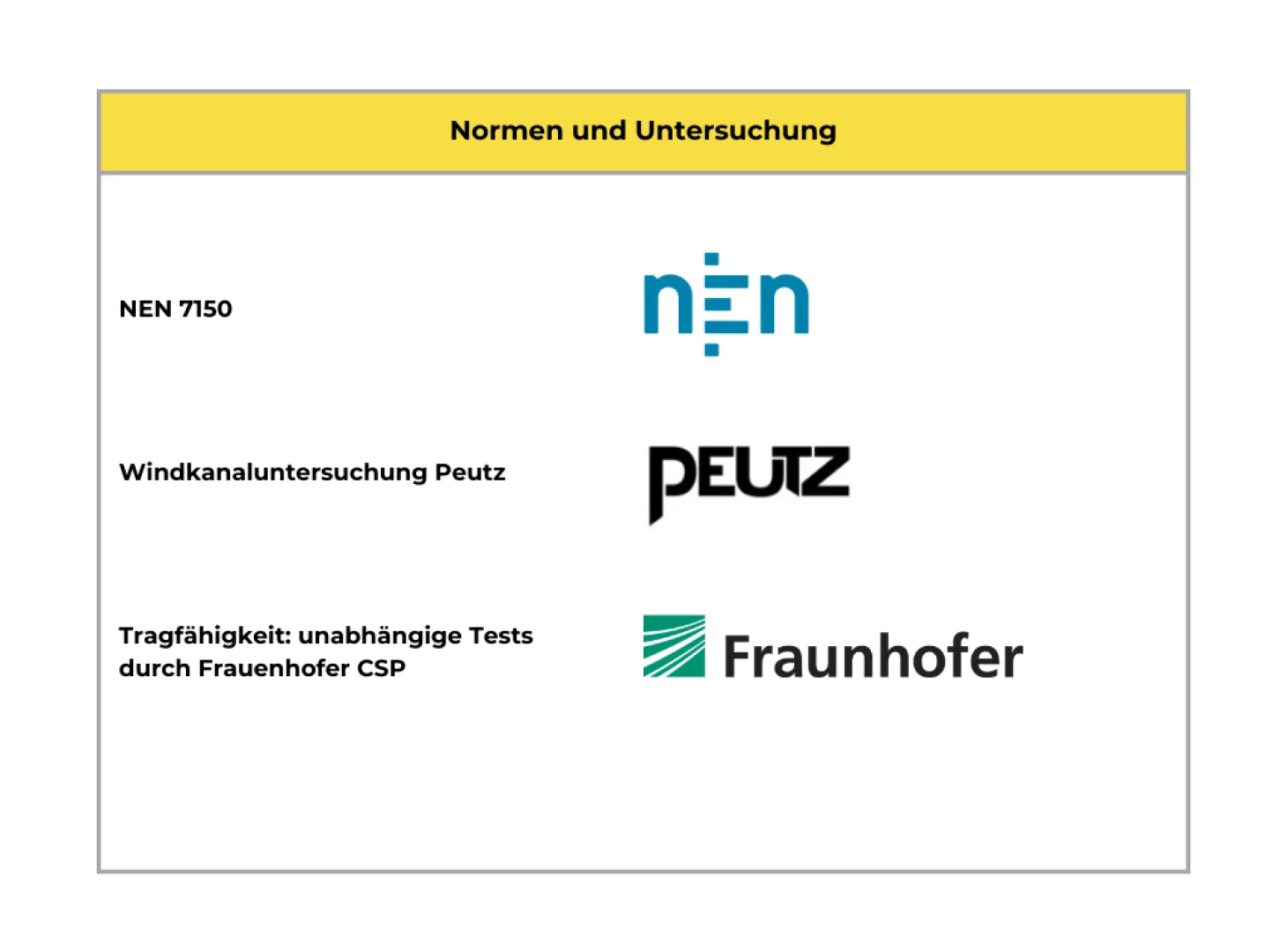

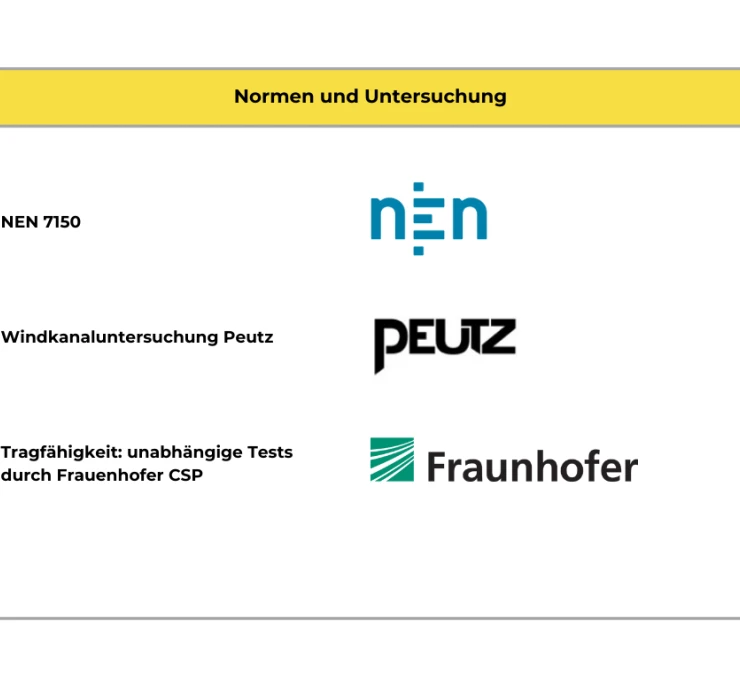

Normen und Prüfungen
- Berechnungen gemäß EN 1990 und NEN 7250:2021.
- Windlast gemäß EN 1991-1-4 einschließlich nationaler Anhänge.
- Windkanaluntersuchung gemäß EN 1991-1-4 und CUR 103, durchgeführt von Peutz.
- Tragfähigkeit unabhängig durch das Fraunhofer CSP in Halle (Saale) geprüft.
- Sunbeam Supra verfügt über eine allgemeine bauaufsichtliche Zulassung (abZ) mit der Zulassungsnummer Z-14.4-1000, erteilt vom Deutschen Institut für Bautechnik (DIBt).
Abmessungen

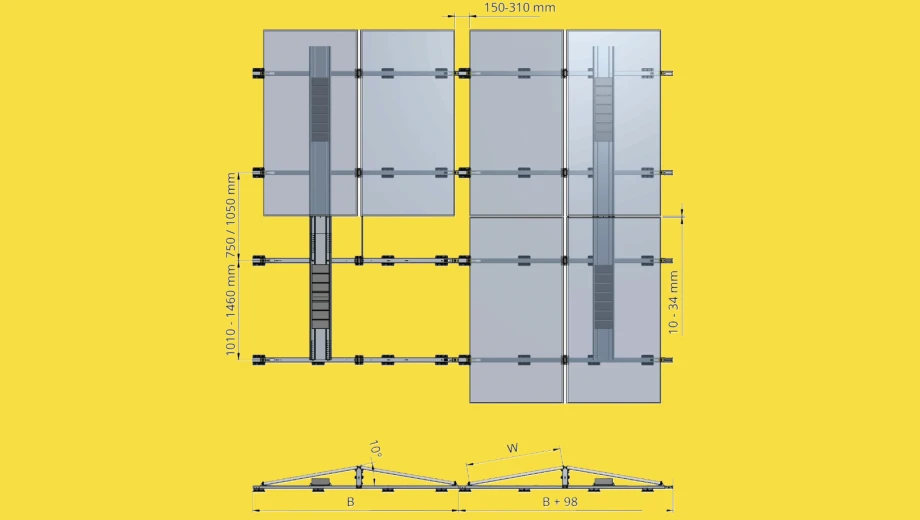

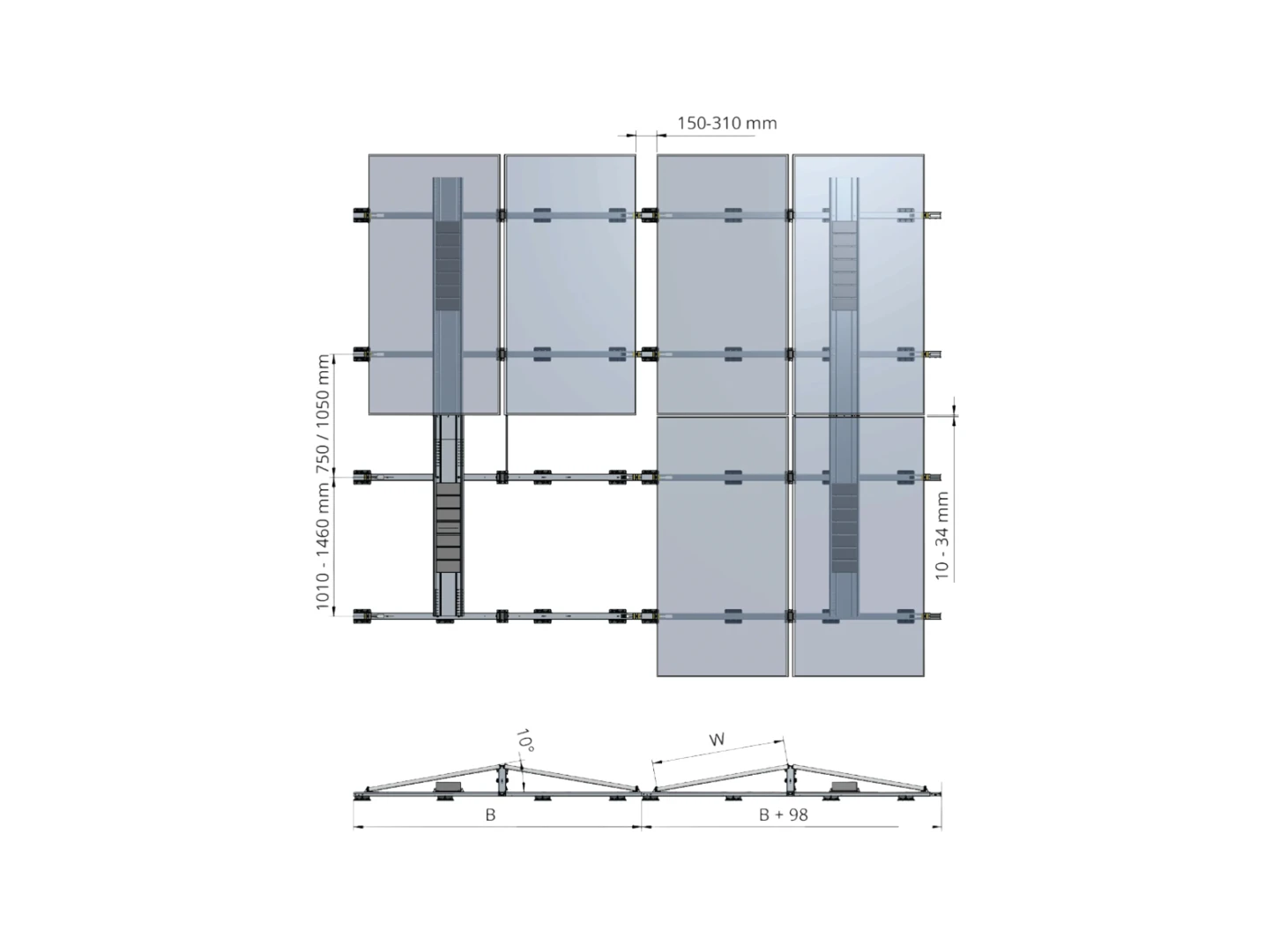

Abmessungen des Sunbeam Supra Symmetrical
Abmessungen des Sunbeam Supra Universal
Download-Abmessungen
| Reihenabstand (B) | Mindestbreite des Solarmoduls | Maximale Breite des Solarmoduls |
| 2300 mm | 990 mm | 1069 mm |
| 2460 mm | 1070 mm | 1149 mm |
| 2630 mm | 1150 mm | 1229 mm |
| 2785 mm | 1230 mm | 1310 mm |

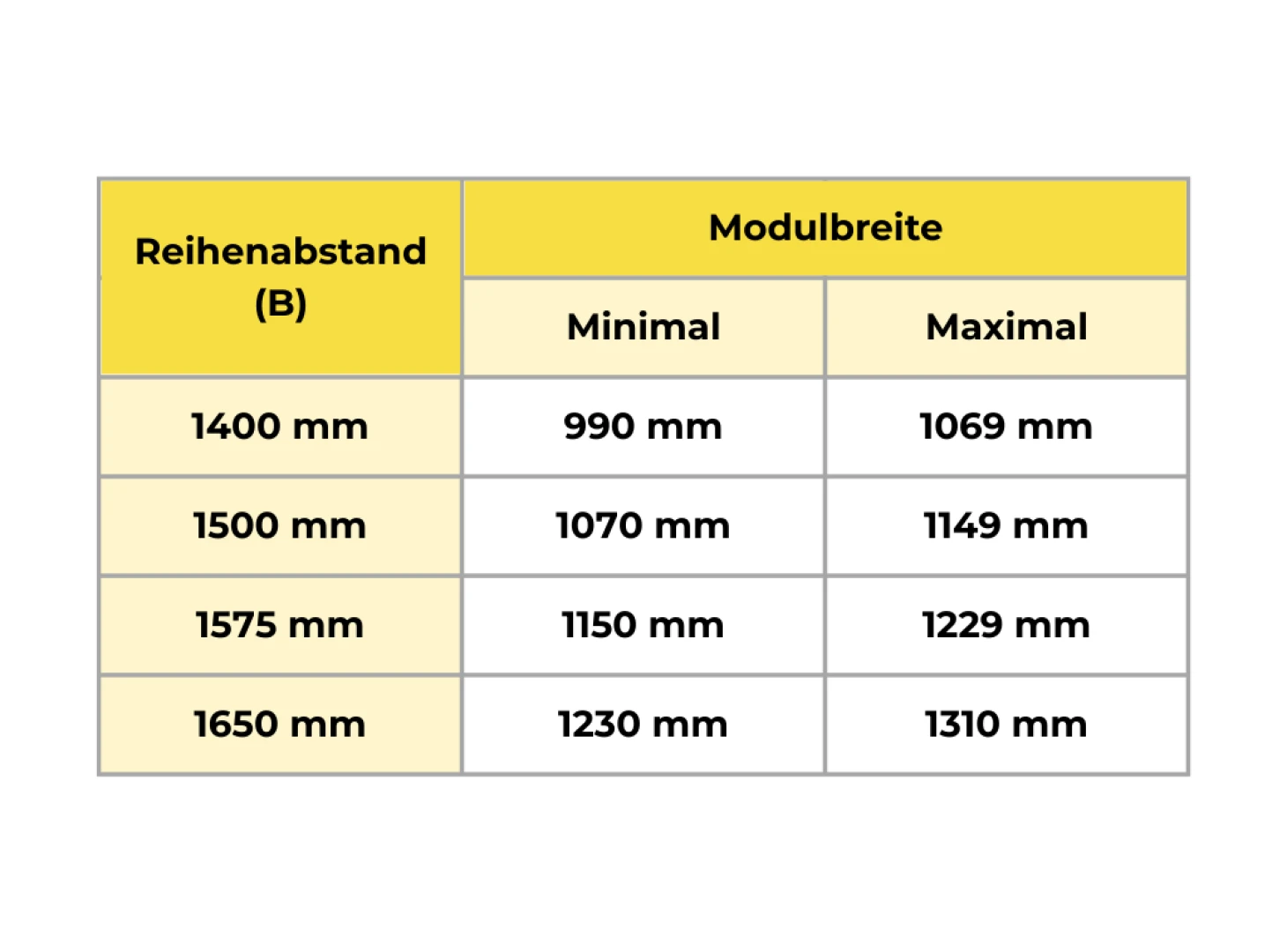

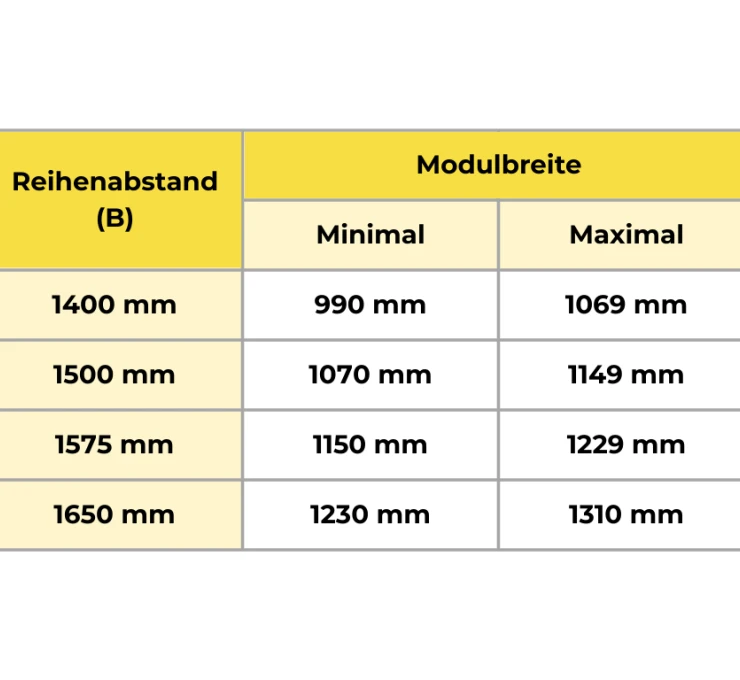

| Reihenabstand (B) | Mindestbreite des Solarmoduls | Maximale Breite des Solarmoduls |
| 1400 mm | 990 mm | 1069 mm |
| 1500 mm | 1070 mm | 1149 mm |
| 1575 mm | 1150 mm | 1229 mm |
| 1650 mm | 1230 mm | 1310 mm |
Zubehör
-
Supra-Gummimatte
-
Dachanker
-
Seitliche Deflektoren
-
Blitzschutz
-
Basisclip
-
Sunbeam Miniclip

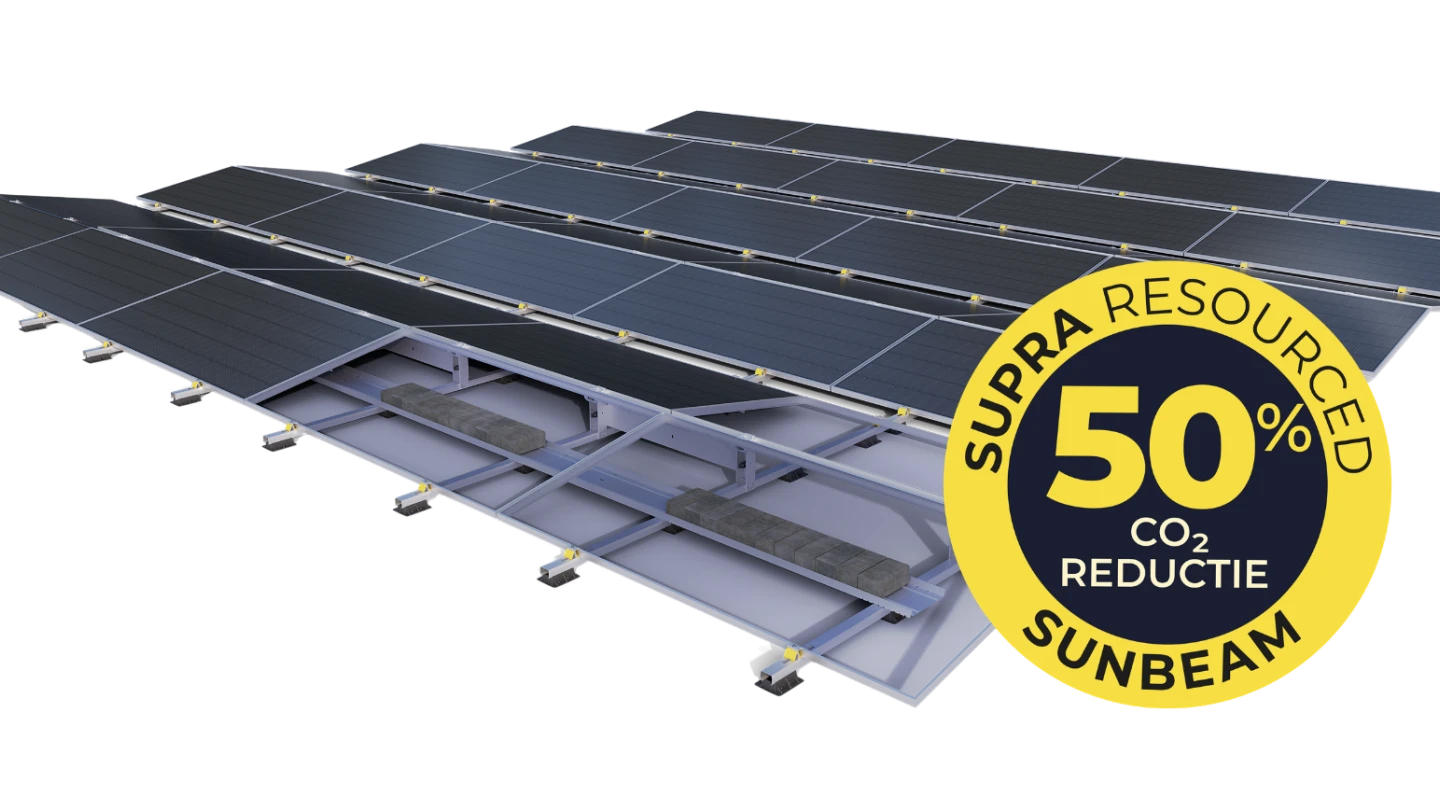

Sunbeam Supra ReSourced
Der nächste Schritt bei nachhaltigen PV-Montagesystemen
Mit Supra ReSourced reduzieren wir die CO₂-Bilanz von Montagesystemen deutlich – ohne Kompromisse bei Qualität oder Installationsgeschwindigkeit.
Projektanfrage für ein Montagesystem für PV-Module auf einem Flachdach
Möchtest du wissen, welche Supra-Montagevariante und Befestigungsmethode für dein Projekt geeignet sind? Stelle eine Projektanfrage, und wir unterstützen dich bei der Auswahl der passenden Lösung für dein Dach.
Sunbeam Supra ist für alle Flachdächer mit Dachabdichtungen wie Bitumen, PVC, TPO, EPDM und PVB geeignet. Die gewählte Dachabdichtung beeinflusst die Reibung zwischen dem System und dem Dach. Daher ist es wichtig, die richtige Dachabdichtung auszuwählen. Bei abweichenden Untergründen oder im Zweifelsfall kannst du dich an Sunbeam wenden. Anhand eines Musters der Dachabdichtung kann Sunbeam den projektspezifischen Reibungskoeffizienten bestimmen.
Sunbeam Supra kann auf Flachdächern mit einer Neigung von bis zu 5° verwendet werden.
Die Systemabmessungen findest du im Projektbericht. Die Abbildungen zeigen die Abmessungen der ausgewählten Konfiguration.
Nein. Die Abmessungen des Basisprofils hängen von den Modulabmessungen ab. Für jede Modulgröße wird automatisch der richtige Reihenabstand ausgewählt. Eine Übersicht findest du im Produktdatenblatt.
Die Ballastkapazität hängt vom verwendeten Modul, insbesondere von dessen Länge, und von der gewählten Ballasteinheit ab. In einigen Fällen kann mit der gewählten Ballasteinheit kein Ballastierungsplan erstellt werden.
Abhängig von der Modulbreite liegt der Neigungswinkel der Module gegenüber der Dachfläche zwischen 8,6° und 11,6°. Ein 1.134 mm breites Modul hat gegenüber der Dachfläche einen Neigungswinkel von 10°.
Durch die integrierte thermische Entkopplung von Sunbeam Supra kannst du ohne Dehnungsfugen Modulfelder von bis zu 50 Metern in jede Richtung erstellen.
Aufgrund starker Turbulenzen muss ein Mindestabstand von 30 cm zum Dachrand eingehalten werden. Dieser Abstand wird ab der Fassade gemessen.
Es stehen verschiedene Platten- und Pflastersteinformate zur Verfügung. Pflastersteine sind am effizientesten, da pro laufendem Meter Ballastträger mehr Gewicht platziert werden kann. Dadurch werden weniger Ballastträger benötigt. Bei hohen Windlasten kann es vorkommen, dass sich das erforderliche Gewicht nicht mit jedem Ballastformat erreichen lässt.
