PV-Unterkonstruktion für Flachdächer
Vorteile von Nova.
Dank der cleveren Konstruktion mit wenigen Teilen und einem praktischen Messstab können Sie das System schnell und präzise platzieren.
Dachanker ermöglichen die sichere Montage von Solarmodulen ohne zusätzlichen Ballast, ideal für Leichtdächer.
Das System ist klimaneutral zertifiziert und trägt zu einer besseren Umwelt bei.
Sie können die Konstruktion vormontieren, auch wenn die Paneele noch nicht geliefert wurden.
Geeignete Dachtypen für Sunbeam Nova
Sunbeam Nova ist ein innovatives Montagesystem für Flachdächer, das sich schnell und einfach mit Paneelen im Hoch- und Querformat installieren lässt. Durch die Ost-/West- oder Südausrichtung ist es für nahezu jedes Flachdach geeignet.

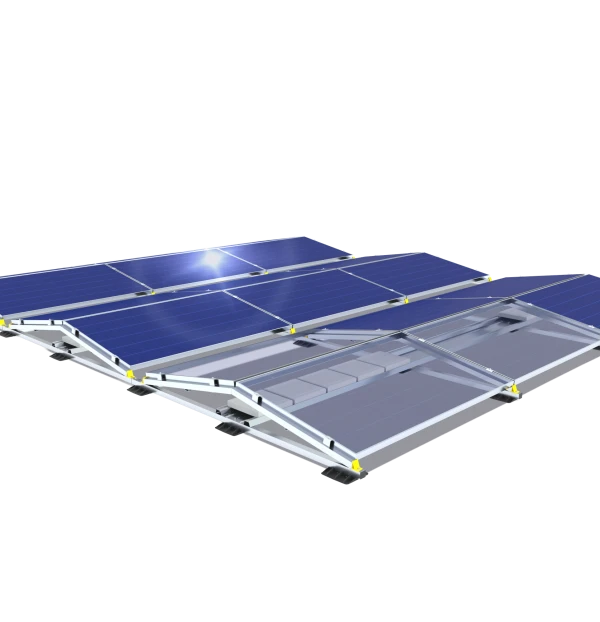

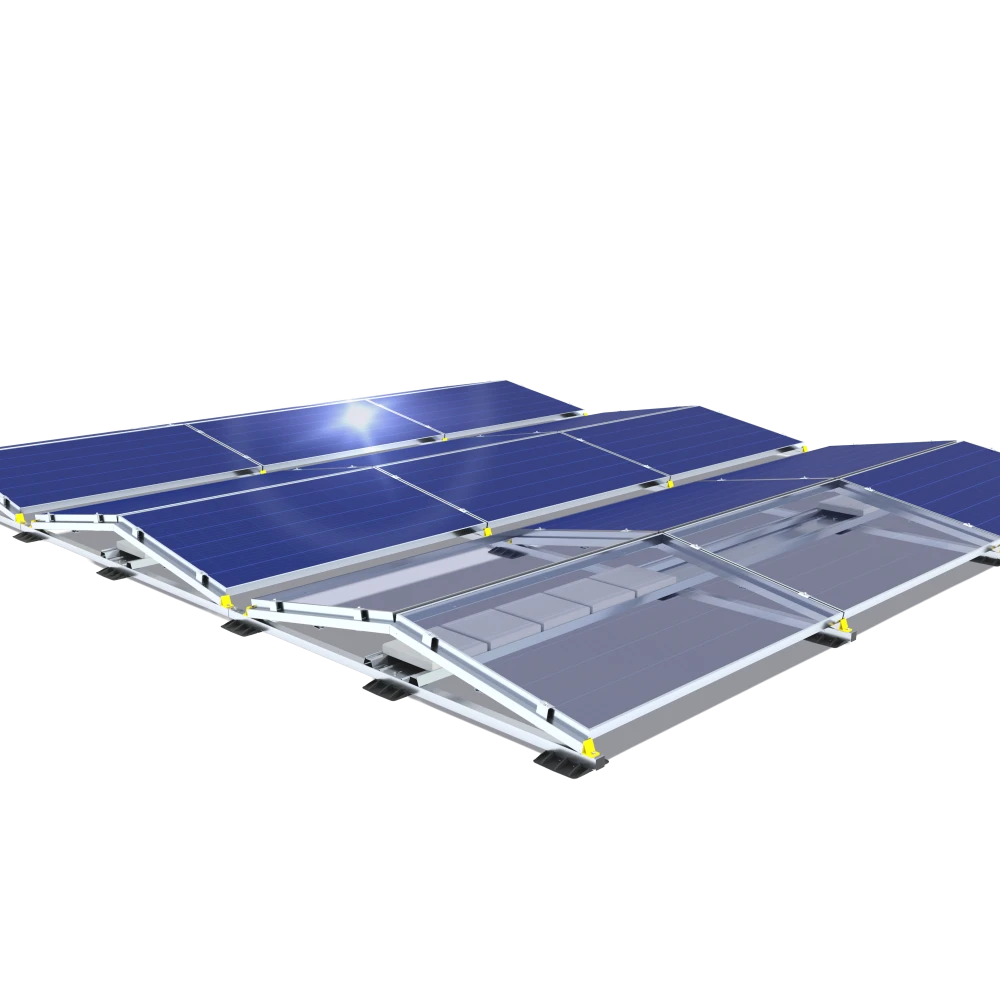

Ost-West-Ausrichtung
Ein System mit zwei Solarmodulen pro Position im Winkel von 10 Grad für eine höhere Dachausnutzung (kWp/m2) und einen maximalen Ertrag (kWh/Jahr).
Auch in Schwarz für kleinere Felder oder eine schönere Sicht erhältlich.

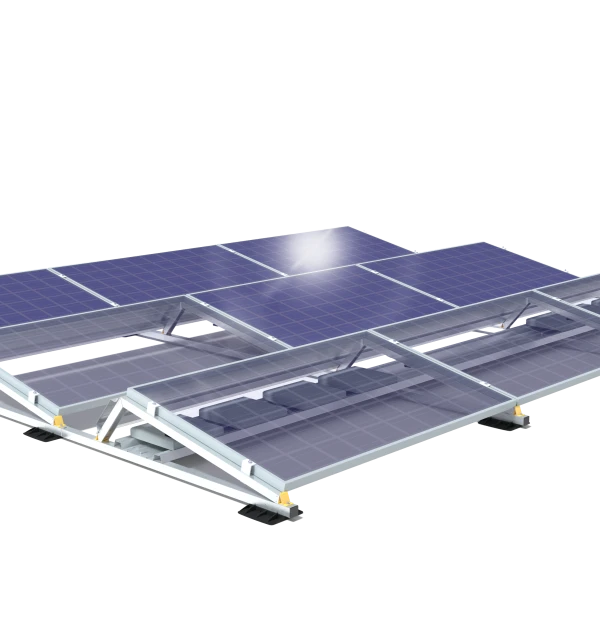

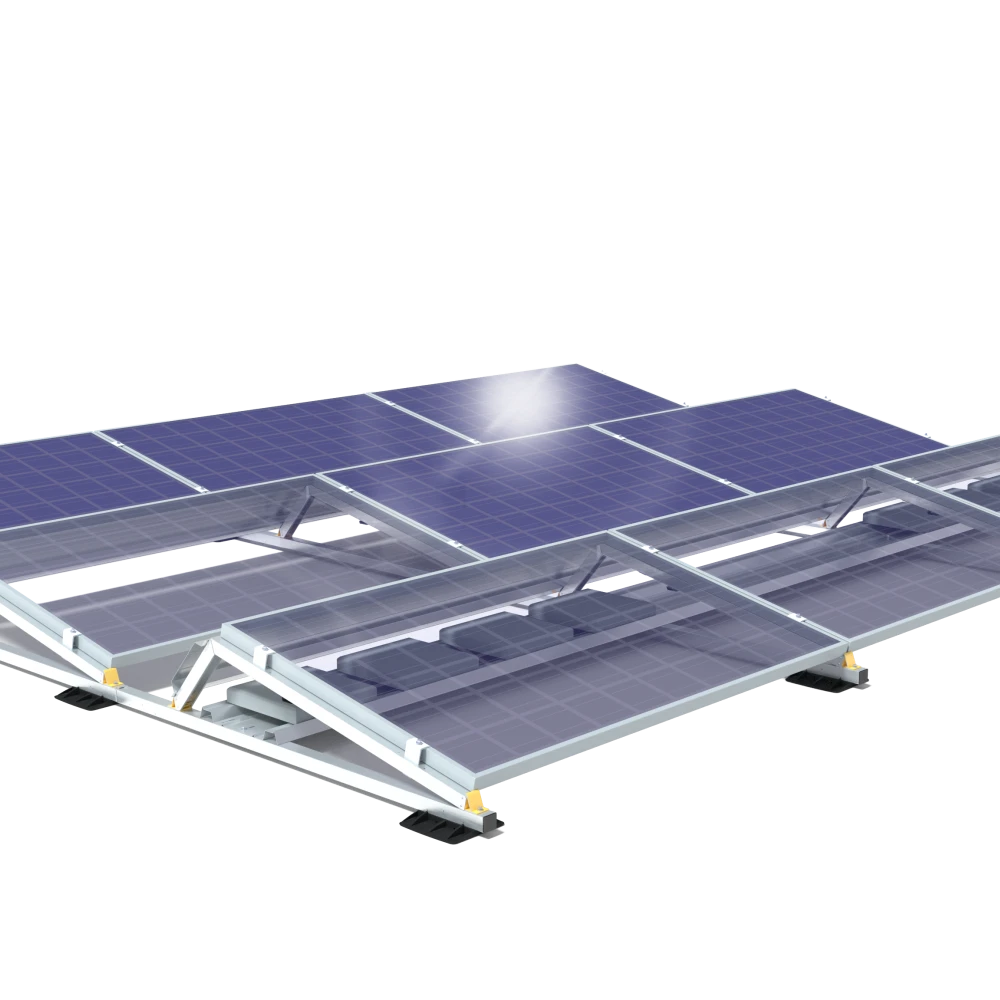

Südlage
Ein System mit einem Solarmodul im 12-Grad-Winkel für Standorte, die hauptsächlich von einer Seite Sonne erhalten. Mit einem Reihenabstand von 1300, 1500 oder 1700 mm lässt sich für jedes Projekt ein optimales System realisieren.
Auch in Schwarz für kleinere Felder oder eine schönere Sicht erhältlich.
Begrenzte Anzahl an Teilen und einfach zusammenzubauen.
Installation auf Bitumen, PVC und anderen Dachmaterialien.
Sorgt für maximalen Solarertrag ohne aufwändige Berechnungen.
Rahmen und Paneele sind direkt elektrisch verbunden.
Wenige Hebebewegungen und weniger Verpackungsmüll.
Extra stark für Dächer mit leichter Neigung bis 5 Grad.
Füße aus recyceltem Material.
Mit Dachankern ideal für Leichtdächer.
Erstellen Sie selbst den perfekten Ballastplan.
- Zeichnen Sie Projekte mit Optionen wie Hindernissen, Seitenabweisern, Ballast und/oder Ankern.
- Kombinieren Sie mehrere Dachflächen, Systeme und Ausrichtungen in einem Projekt mit Schattensimulationen.
- Zeichnen Sie Dächer realistisch in 3D auf Luftaufnahmen mit detaillierten Ansichten von Profilen, Ballast und Ankern.
Downloads
Hier finden Sie alle Downloads und Dokumentationen zu Nova.
Feldgröße
Elektrik
Automatischer Potentialausgleich gemäß NEN 1010.
Anbindung an oder Integration in das Fangnetz der Blitzschutzanlage (geprüft vom Dehn Test Centre).
Dachlast
Wird für jedes Projekt gemäß Eurocode ermittelt; in der Praxis liegt sie zwischen ca. 12 und 20 kg/m².
Materialien
Zn/Al/Mg-beschichteter Stahl („Magnelis“), Edelstahl, Aluminium, Kunststoff (HDPE).
Befestigung
- Standardmäßig mit optimierter Ballastierung.
- Optional mit Dachankern oder als Hybridlösung (teilweise verankert und ballastiert).

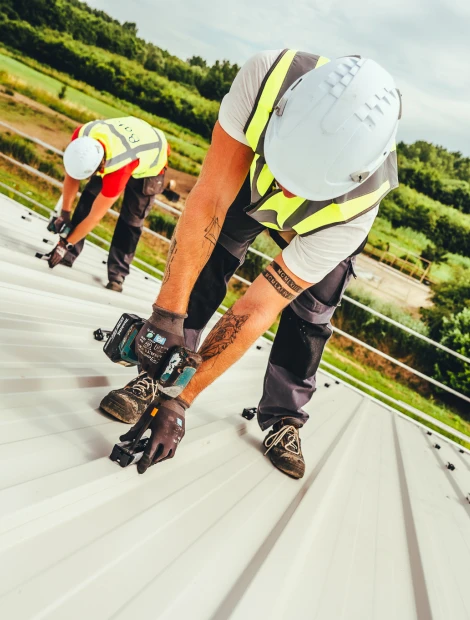

- Befestigung auf Stahldächern und Sandwichdächern mit selbstschneidenden Schrauben (Friction Plate).
- Befestigung auf Falzdächern und Kalzip-Dächern mittels Falzklemmen.
Dachtypen
- Flachdach (Bitumen, PVC, EPDM, TPO);
- maximale Neigung: 5 Grad
- Spezielle Lösung für leicht geneigte Metalldächer.
Berechnung
Online-Berechnungstool Galileo von Sunbeam. Verfügbar in OpusFlow.
Normen und Prüfungen
- Berechnungen gemäß EN 1990 und NEN 7250:2021.
- Windlast gemäß EN 1991-1-4 einschließlich nationaler Anhänge.
- Windkanaluntersuchungen gemäß EN 1991-1-4 und CUR 103, durchgeführt von Peutz.
- Tragfähigkeit unabhängig vom Fraunhofer CSP in Halle (Saale) geprüft.
- Sunbeam Nova verfügt über eine allgemeine bauaufsichtliche Zulassung (abZ) mit der Nummer Z-14.4-1004, erteilt vom Deutschen Institut für Bautechnik (DIBt).
Abmessungen
Abmessungen des Sunbeam Nova Universal

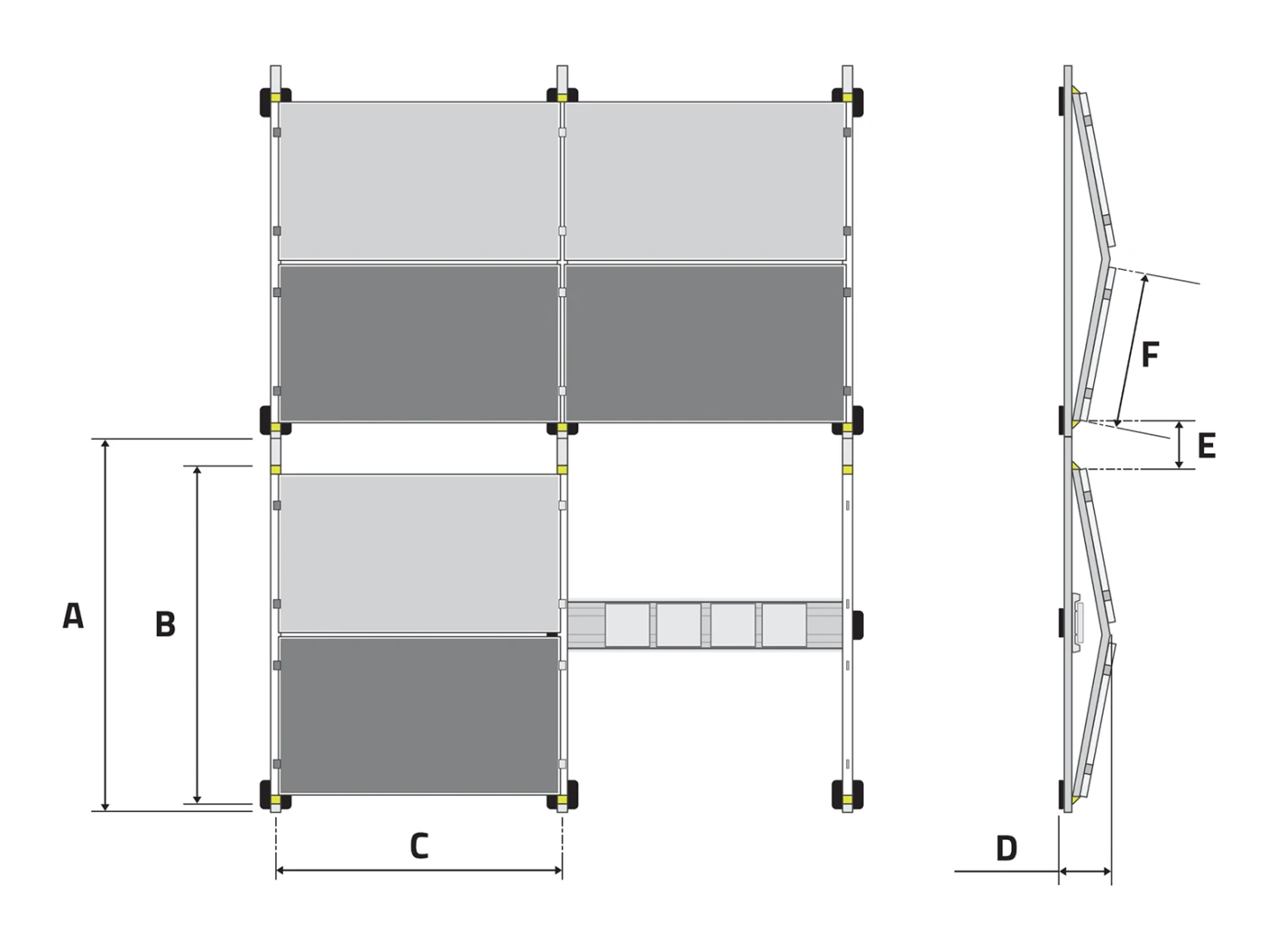

Abmessungen des Sunbeam Nova Symmetrical
Abmessungen herunterladen
| Sunbeam Typ | A: (Base unit) | B: (Carrier) | C: (mm) | D: (mm) | E: (Laufweg) | F: (Modulbreite) | (Modulneigung °) |
| Universal 1300 M | 1300 mm | Medium | Paneel +10 mm | 306 | 150 mm | max. 1105 mm* | 12° |
| Universal 1500 M | 1500 mm | Medium | Paneel +10 mm | 306 | 350 mm | max. 1105 mm* | 12° |
| Universal 1500 L | 1500 mm | Large | Paneel +10 mm | 328 | 225 mm | max. 1205 mm** | 12° |
| Universal 1700 M | 1700 mm | Medium | Paneel +10 mm | 306 | 550 mm | max. 1105 mm* | 12° |
| Universal 1700 L | 1700 mm | Large | Paneel +10 mm | 328 | 425 mm | max. 1205 mm** | 12° |
| Universal Eindstuk M | 1270 mm (A ) | Medium | Paneel +10 mm | 306 | NVT | max. 1105 mm* | 12° |
| Universal Eindstuk L | 1395 mm (A ) | Large | Paneel +10 mm | 328 | NVT | max. 1205 mm** | 12° |
*Die Modulträgerverstärkung reicht bis 1000 mm.
**Die Modulträgerverstärkung reicht bis 1110 mm.
| Ballastträger und Windplatte | Min. Modullänge | Max. Modullänge |
| Ballast / Wind 1680 | 1556 mm | 1636 mm |
| Ballast / Wind 1750 | 1626 mm | 1706 mm |
| Ballast / Wind 1825 | 1701 mm | 1781 mm |
| Ballast / Wind 1900 | 1776 mm | 1856 mm |
| Ballast / Wind 1975 | 1851 mm | 1931 mm |
| Ballast / Wind 2050 | 1926 mm | 2006 mm |
| Ballast / Wind 2125 | 2001 mm | 2081 mm |
| Ballast / Wind 2200 | 2076 mm | 2156 mm |
| Sunbeam Typ | A: (Base unit) | B: (Carrier) | C: (mm) | D: (mm) | E: (Laufweg) | F: (Modulbreite) | (Modulneigung °) |
| Symmetrical 2100 S | 2100 mm | Small | Paneel +10 | 272 | 110 mm | max. 1005 mm | 10° |
| Symmetrical 2200 S | 2200 mm | Small | Paneel +10 | 272 | 210 mm | max. 1005 mm | 10° |
| Symmetrical 2200 M | 2200 mm | Medium | Paneel +10 | 281 | 110 mm | max. 1055 mm | 10° |
| Symmetrical 2300 S | 2300 mm | Small | Paneel +10 | 272 | 310 mm | max. 1005 mm | 10° |
| Symmetrical 2300 M | 2300 mm | Medium | Paneel +10 | 281 | 210 mm | max. 1055 mm | 10° |
| Symmetrical 2300 L | 2300 mm | Large | Paneel +10 | 290 | 110 mm | max. 1105 mm | 10° |
| Symmetrical 2400 M | 2400 mm | Medium | Paneel +10 | 281 | 310 mm | max. 1055 mm | 10° |
| Symmetrical 2400 L | 2400 mm | Large | Paneel +10 | 290 | 210 mm | max. 1105 mm | 10° |
| Symmetrical 2400 XL | 2400 mm | Extra Large | Paneel +10 | 299 | 110 mm | max. 1155 mm | 10° |
| Symmetrical 2500 L | 2500 mm | Large | Paneel +10 | 290 | 310 mm | max. 1105 mm | 10° |
| Symmetrical 2500 XL | 2500 mm | Extra Large | Paneel +10 | 299 | 210 mm | max. 1155 mm | 10° |
| Symmetrical 2500 XXL | 2500 mm | XXL | Paneel +10 | 308 | 110 mm | max. 1205 mm | 10° |

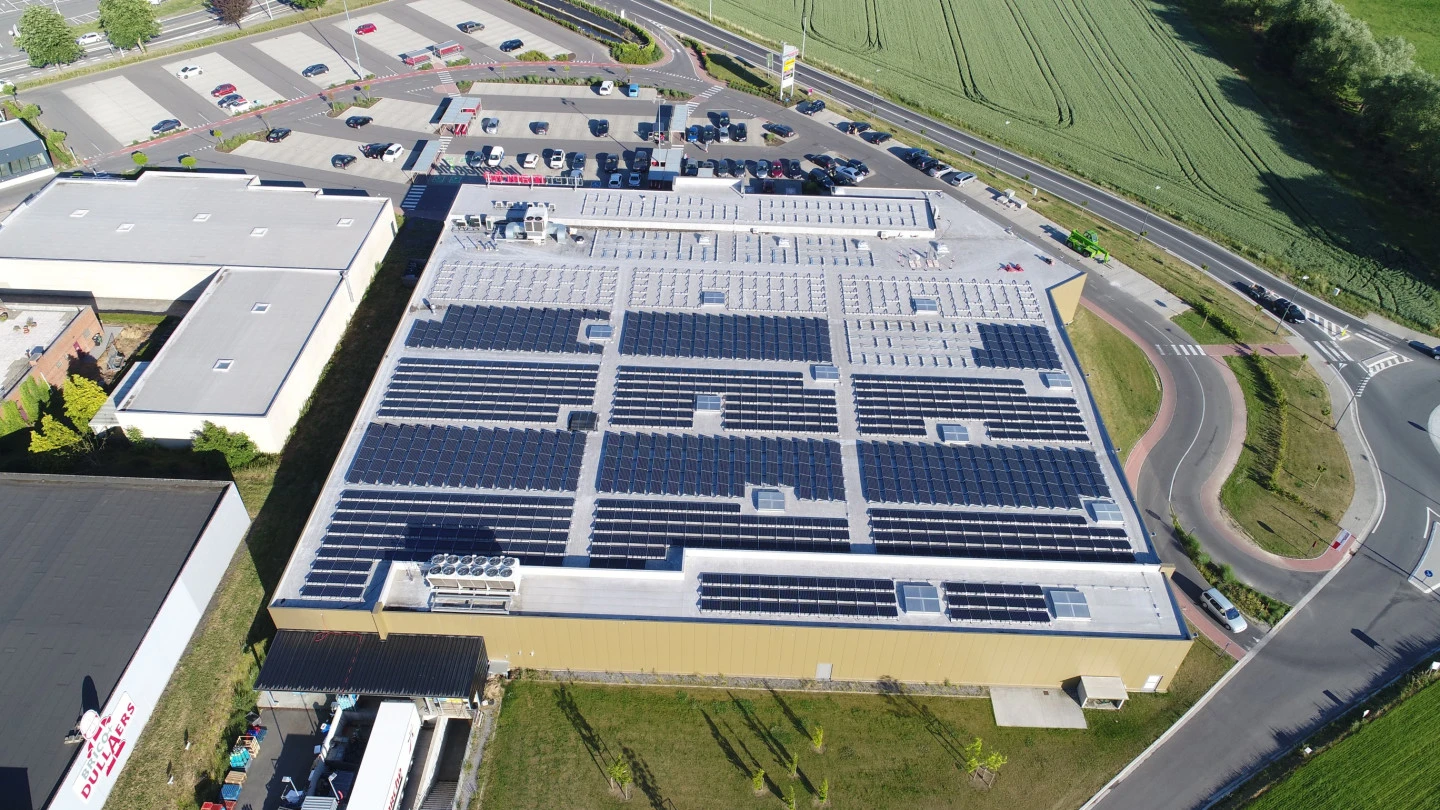

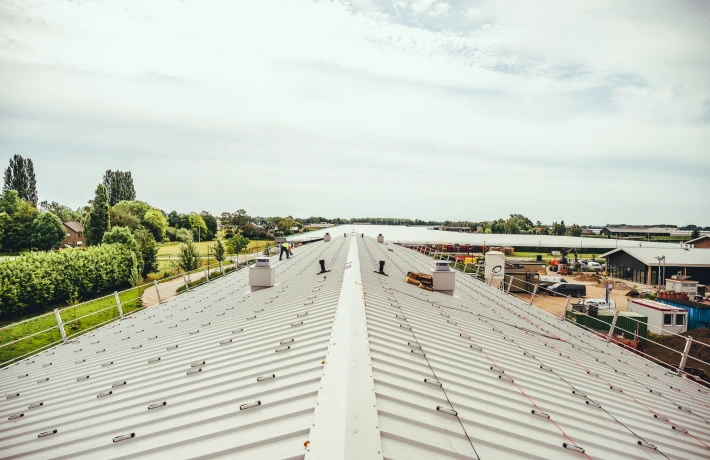

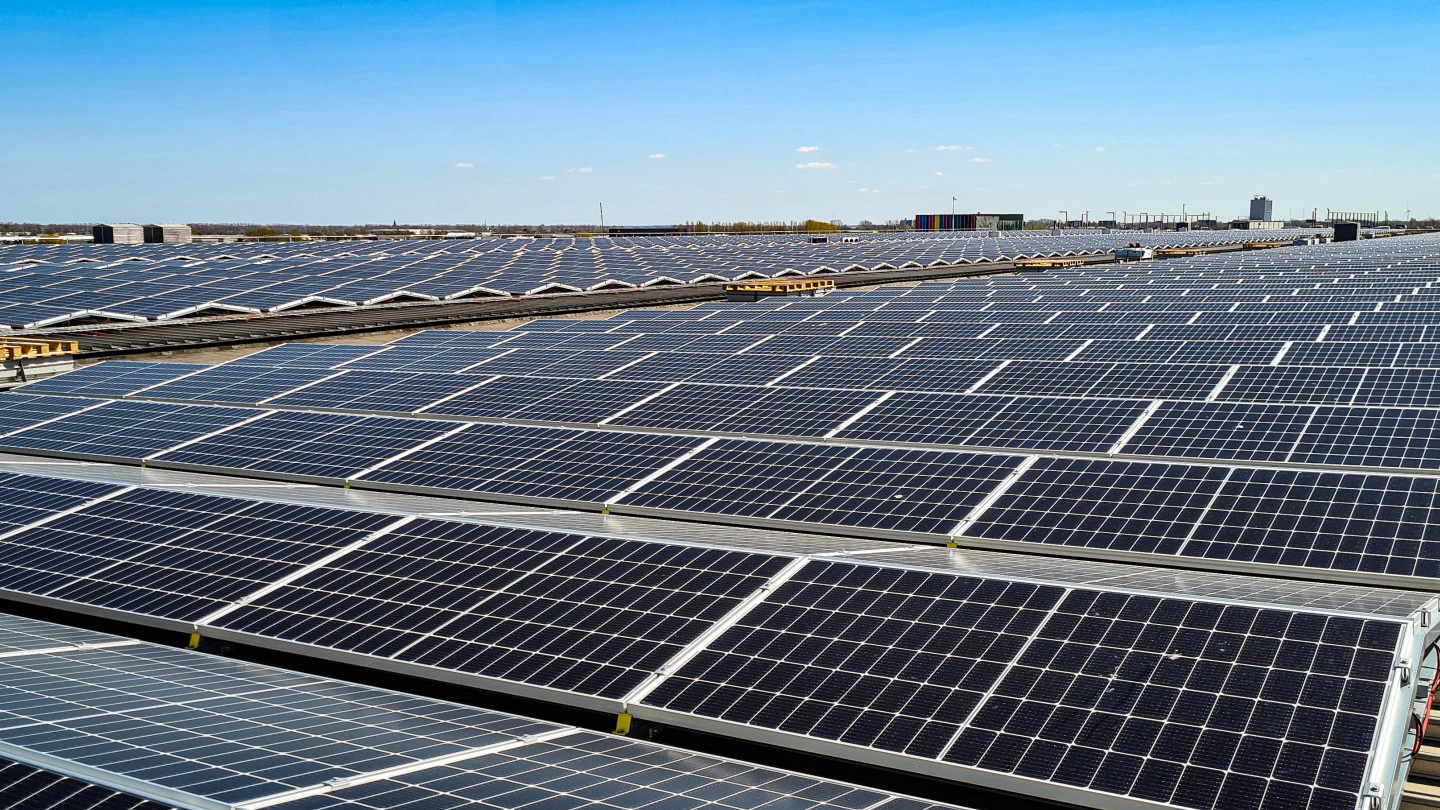

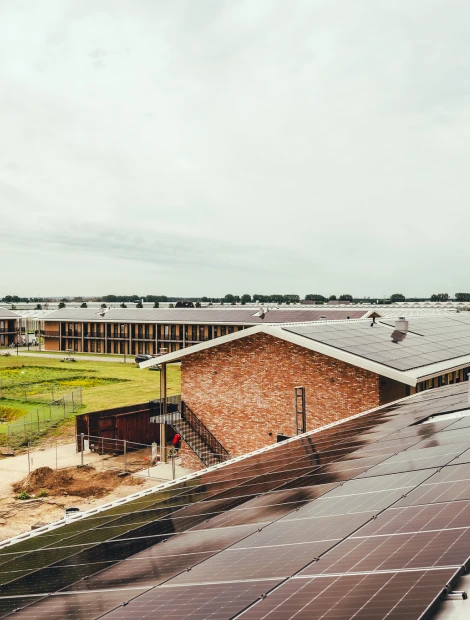

Eine Auswahl unserer Nova-Projekte
