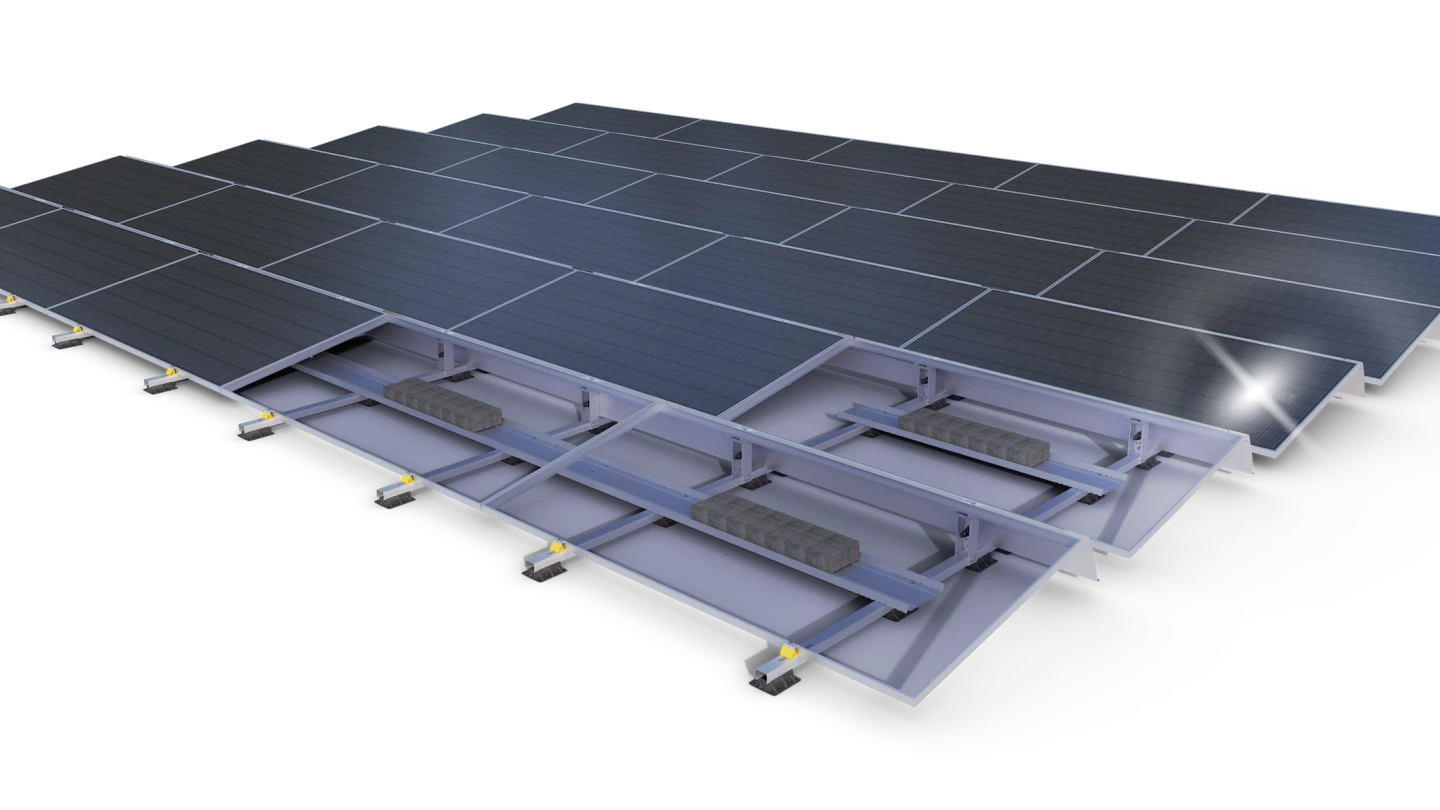

Symmetrical: oost-west opstelling
Een symmetrisch (‘oost-west’) systeem, met twee zonnepanelen per positie onder hoeken van 10 graden. Deze uitvoering levert een nog grotere dak benutting (kWp/m2) en een maximale opbrengst (kWh/jaar), tegen lagere kosten en een kortere installatie tijd per paneel. Afhankelijk van de breedte van het paneel is de rij-afstand 2300, 2460, 2630 of 2785 mm.
Sinds de introductie in 2023 zijn ruim 200.000 posities geplaatst.
Universal: zuid opstelling
Een universal (‘zuid’) systeem, met een enkele oriëntatie en zonnepaneel onder een hoek van 10 graden. Met deze uitvoering voorzie je in specifieke situaties tot een hogere opbrengst per zonnepaneel (kWh/jaar), tegen de lage kosten en installatietijd per paneel die je van Supra gewend bent. Afhankelijk van de breedte van het paneel is de rij-afstand 1400, 1500, 1575 of 1650 mm.
Standaard wordt iedere positie voorzien van een windplaat.
Voordelen van Supra.
Ons Sunbeam Supra montagesysteem biedt een installatie conform ARBO-richtlijnen en paneelfabrikant-voorschriften.
Het gepatenteerde klemsysteem houdt het paneel direct op zijn plaats en verlicht de fysieke belasting.
Een ingewerkt team van 4 personen legt zonder problemen 200 paneelposities per uur dankzij de vooraf geassembleerde onderdelen.
De onderconstructie is eenvoudig aan te sluiten op een bestaande bliksembeveiliging welke getest is door het Dehn Test Centre (IEC 62561-1:2023).
De onderconstructie is volledig klimaatneutraal gecertificeerd.
Door de stabiele pallet indeling van 150 stuks en de compacte verpakkingen heb je een minimum aan transportkosten, aantal hijsbewegingen en verpakkingsmateriaal.
Voor dakconstructies die minder gewicht kunnen dragen zijn dakankers uit voorraad mee te leveren. Hiermee kan het gewicht worden verminderd tot 5,9 kg/m2.
Ook een combinatie van ballastering en verankering is mogelijk. Net als het toevoegen van zijdeflectoren om de opwaartse druk te verminderen.
Sunbeam Supra in 30 seconden
Unieke kenmerken
Weinig belasting op het dak, ballastvrij met dakankers mogelijk.
Brede klemmen, minder slijtage en hogere belasting mogelijk.
Panelen worden rechtop geplaatst en vastgeschroefd.
Tot 50 meter aaneengeschakeld zonder schade aan het dak.
Sterke koppeling en ballastplaten voor wind en sneeuw.
Elk paneel wordt bij montage direct geaard (NEN1010).
Slim gestapeld: 150 base units per pallet, 300 panelen in oost-west.
Voorgemonteerde onderdelen voor snelle en foutloze plaatsing.
Technische informatie
Afmetingen Sunbeam Supra Symmetrical
Sunbeam Supra specificaties
Afmetingen Sunbeam Supra Universal
Accessoires
-
Supra rubberen mat
-
Dakanker
-
Zijdeflectoren
-
Bliksembeveiliging
-
Baseclip
-
Sunbeam Miniclip
