Accessoires

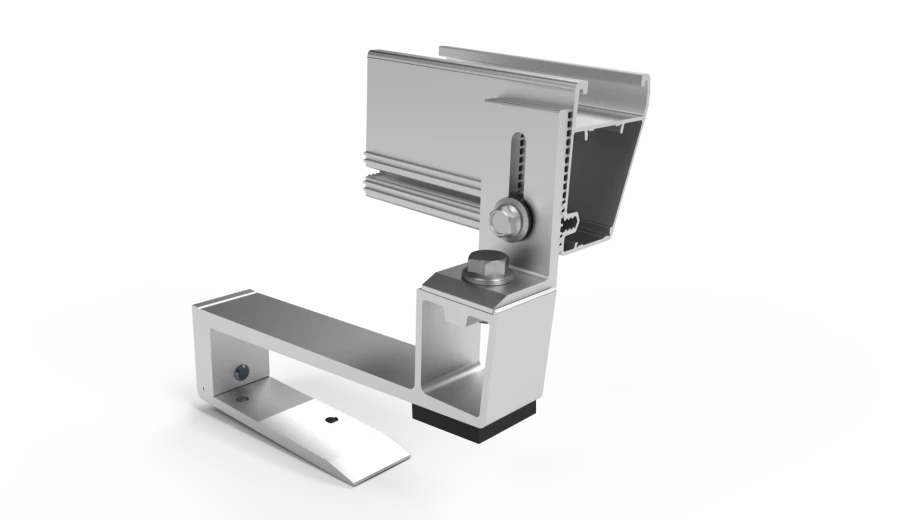

Deze Sunbeam Luna draaibare dakhaak maakt het mogelijk om panelen in portrait en landscape oriëntatie te plaatsen op pannendaken.

Productkenmerken

• Voor het in portrait- en landscape plaatsen van panelen op pannendaken.
• Te combineren met de Luna dakhaak voor horizontale rail.
• Instelbare panhoogte.
• Haak- en schroefbaar.
• Solide haak voor veilig monteren.

Technische kenmerken

• Sunbeam Luna montagerail verticaal en horizontaal monteren.
• Haak lage uitstoot gerecycled aluminium, RVS bouten.
• Afgeronde hoeken om kabels te beschermen.
• Dikte panlat+pan instelbaar van 35 tot 60mm.
• Hoogte onderzijde montagerail instelbaar van 49 tot 76mm boven de haak, ruimte tussen bovenzijde pan en paneel circa 43 tot 70mm, afhankelijk van type pan.

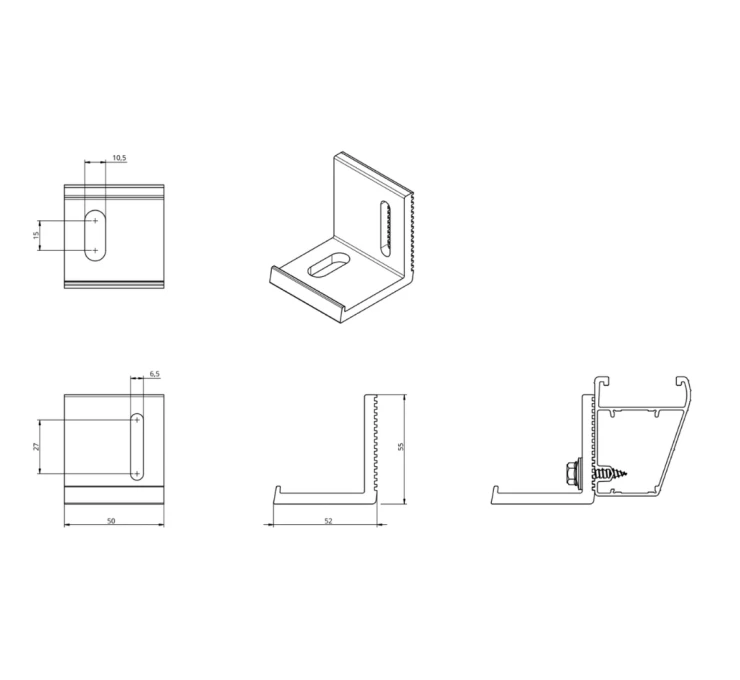

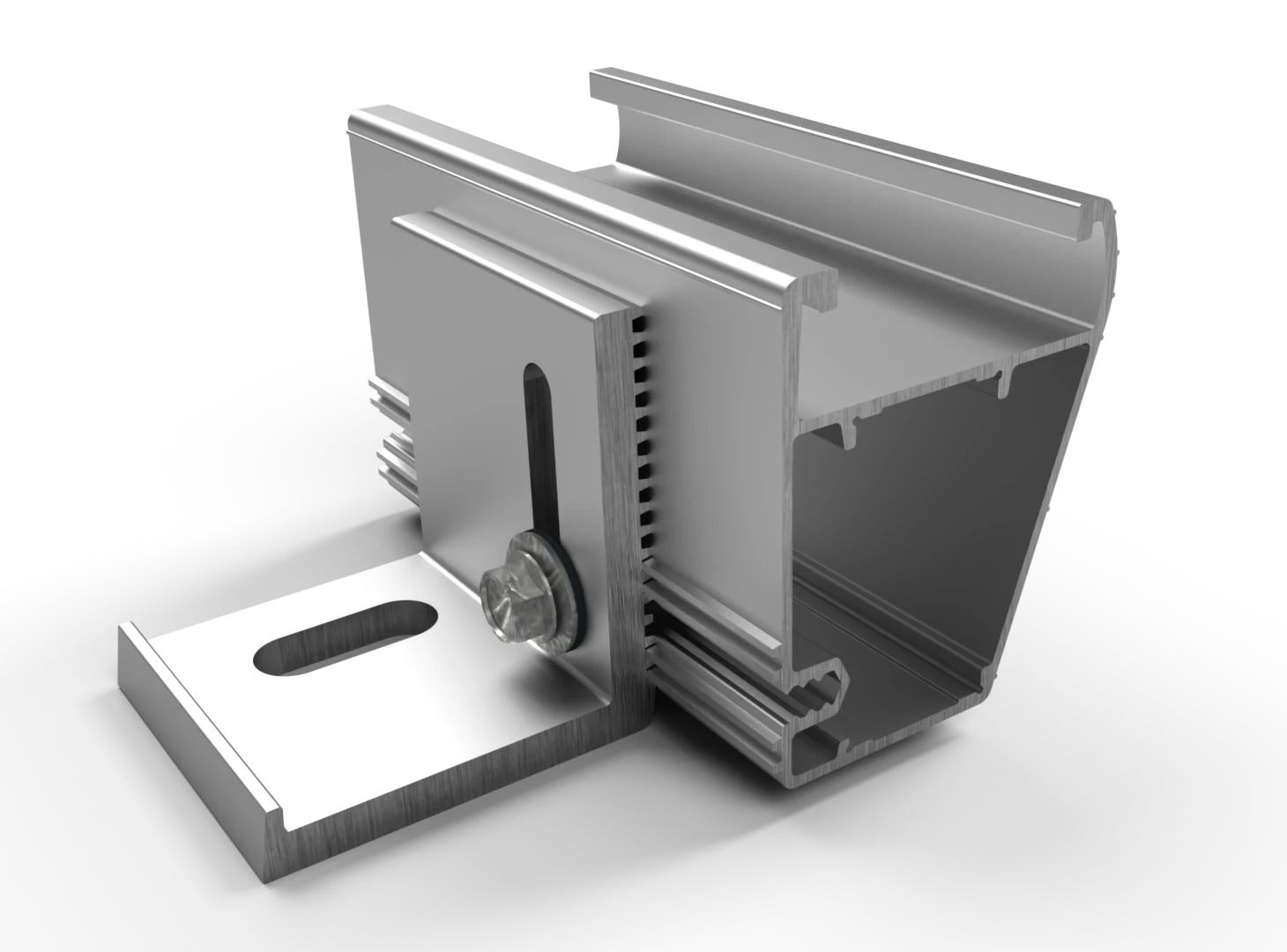

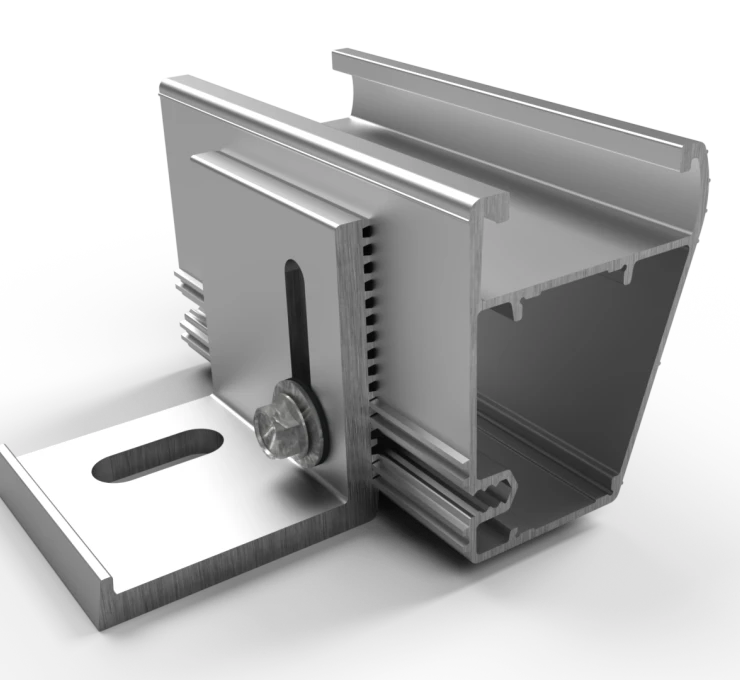

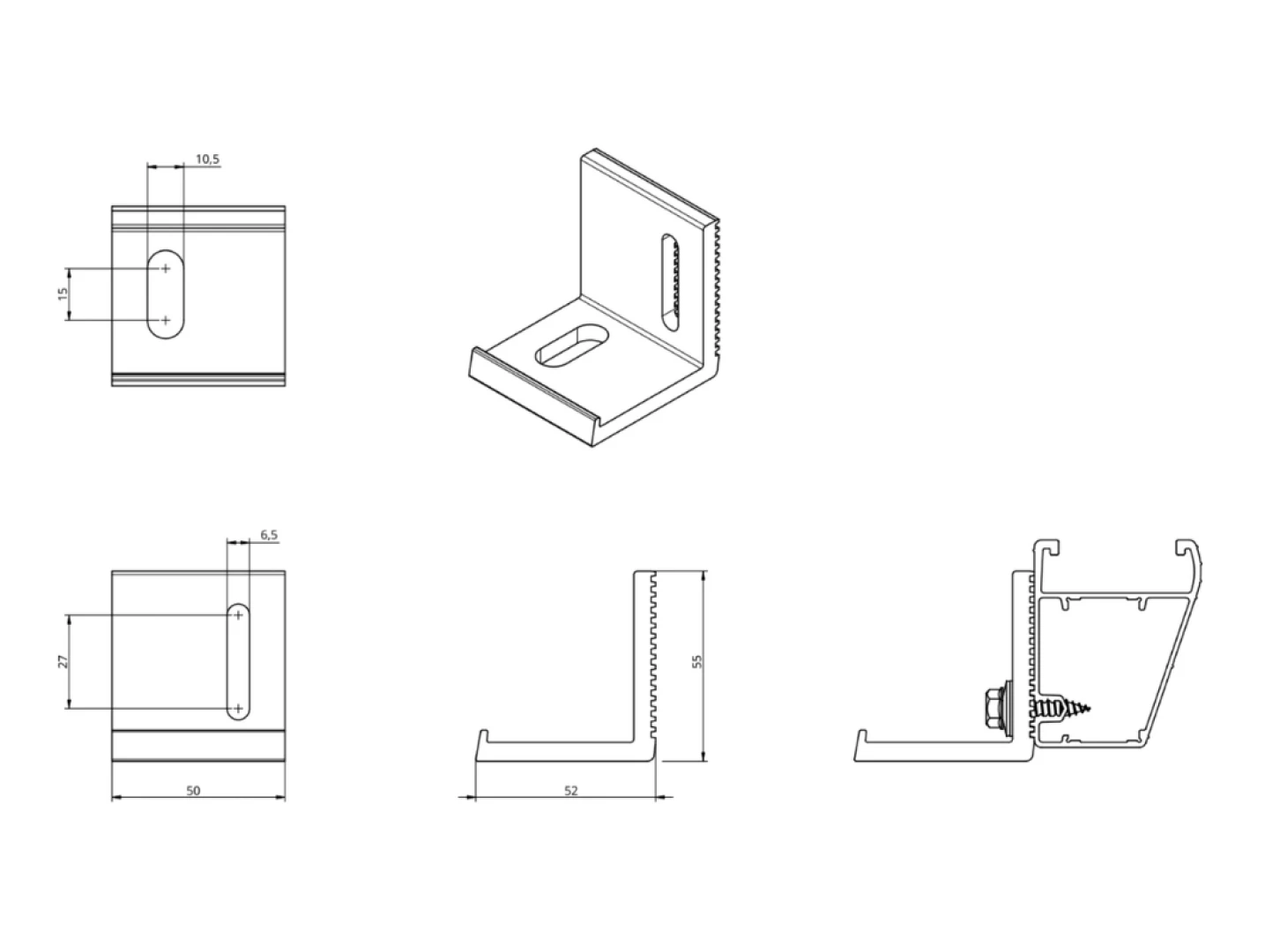

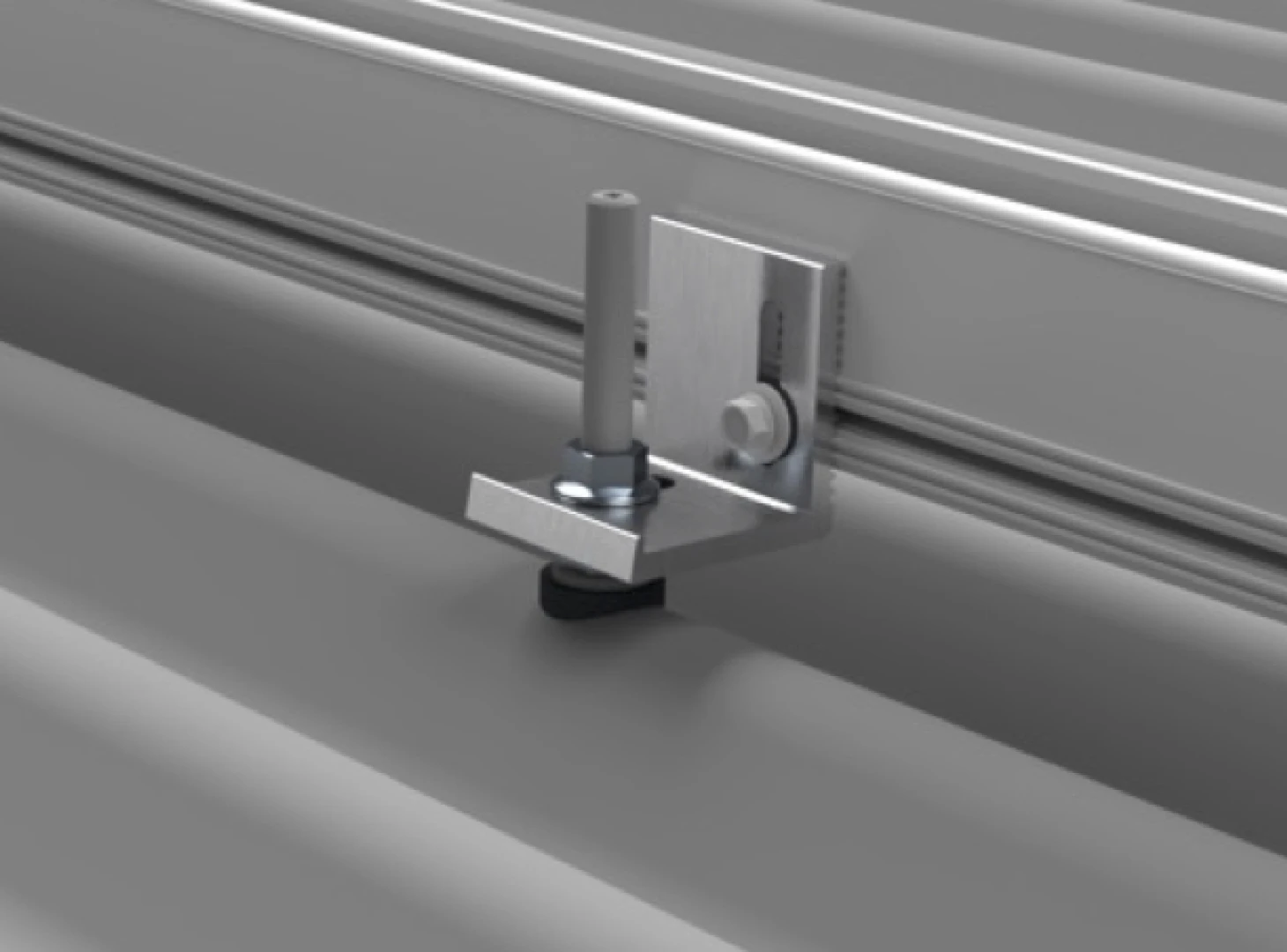

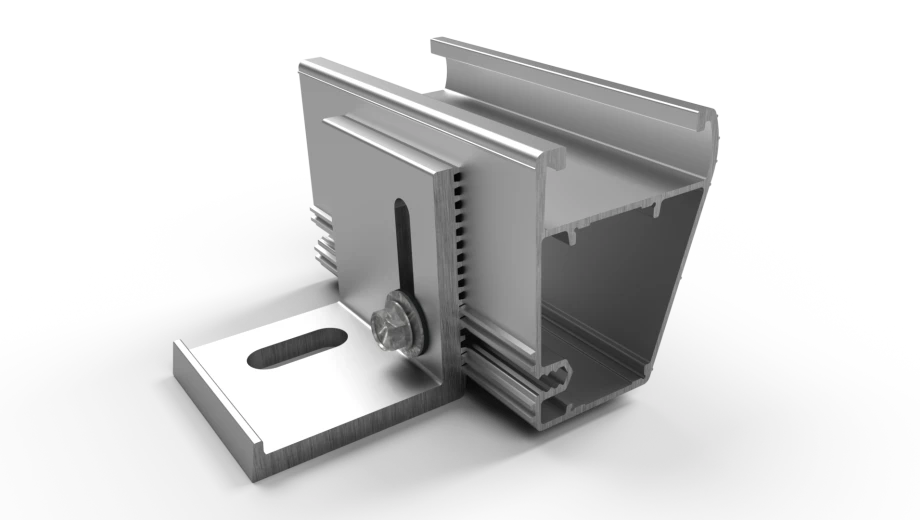

Deze Luna montagebeugel maakt het mogelijk om de Luna montagerail in diverse toepassingen te bevestigen. Dankzij dit slimme ontwerp kan nu eenvoudig worden gemonteerd op (gegolfde) schuine daken met een stokschroef, op vlakke schuine daken met een dakanker, en op stalen of houten constructies met behulp van een klemplaat.

Productkenmerken

• Stelmogelijkheid in de hoogte en diepte bij elk type dak
• Zowel landscape als portrait toe te passen
• Te monteren op de bekende Luna montagerail
• Te combineren met Luna vezelcement golfadapters
• Montage bij nokstukken mogelijk waar de adapter niet past
• Passend op andersvormige platen waar de adapter niet past
• Stokeind vervangt de schroeven als deze niet herbruikbaar zijn

Algemene kenmerken

• Gebruikte materialen: Lage uitstoot gerecycled aluminium

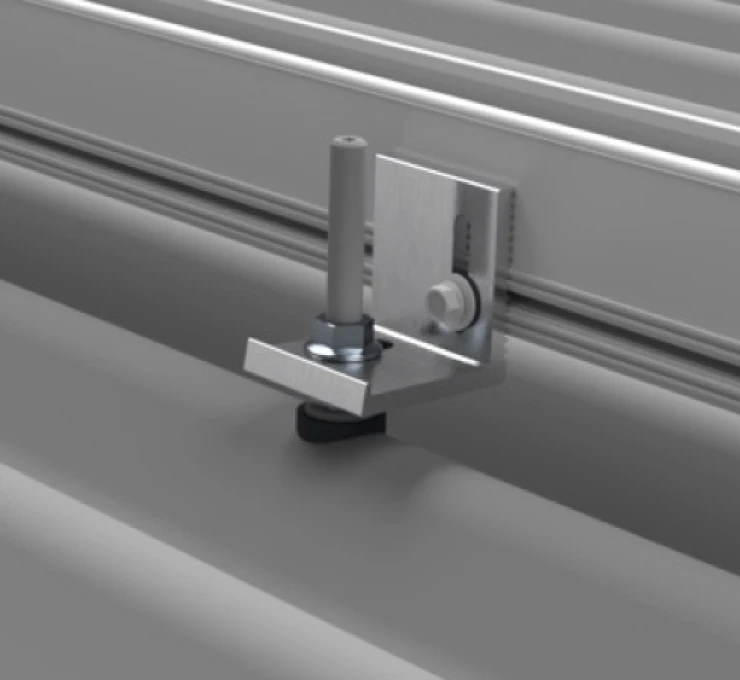

• Geschikte stokschroeven: Metrisch draad M10 in verschillende lengtes. Voor staal-   of houtgordingen

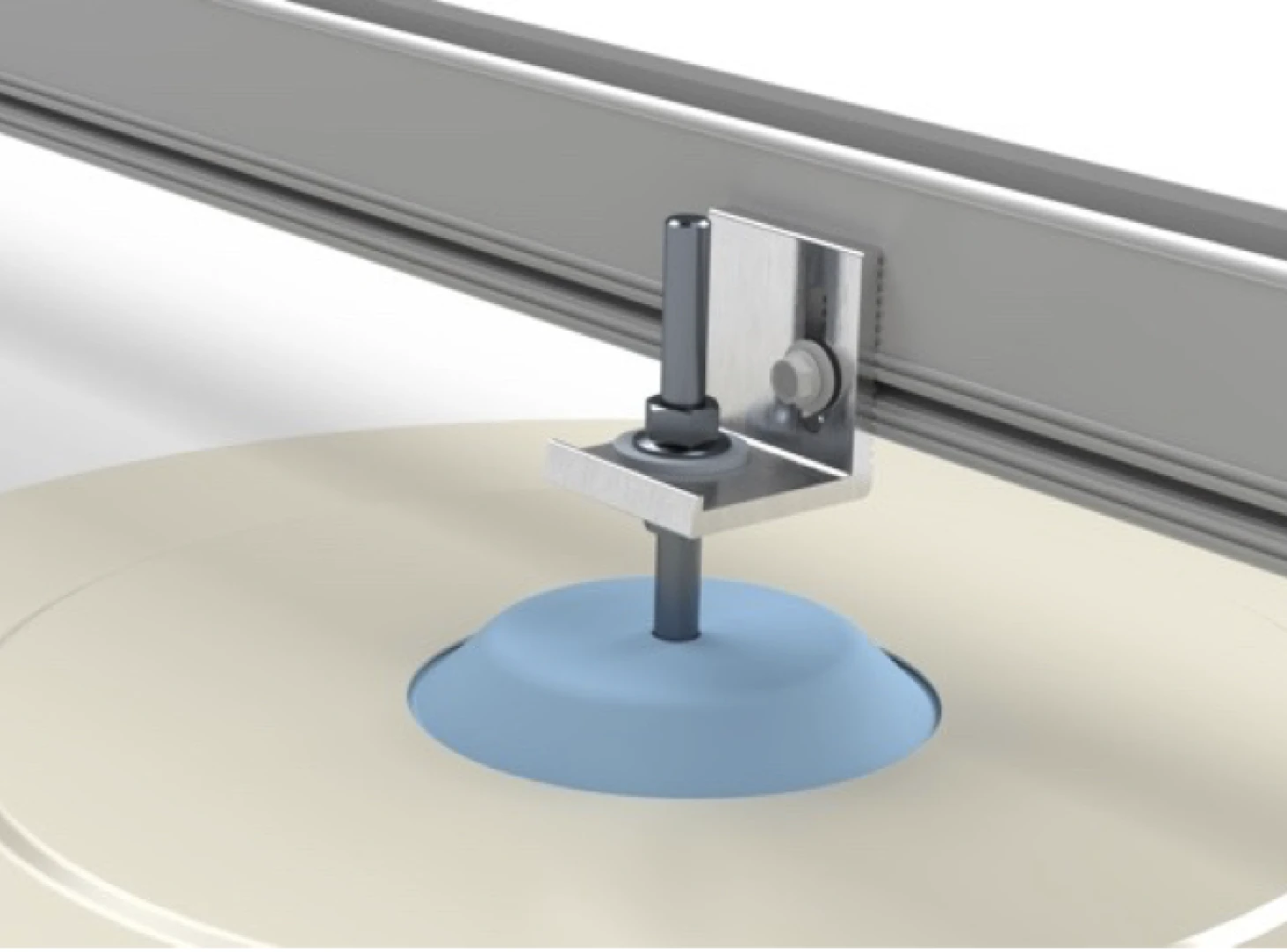

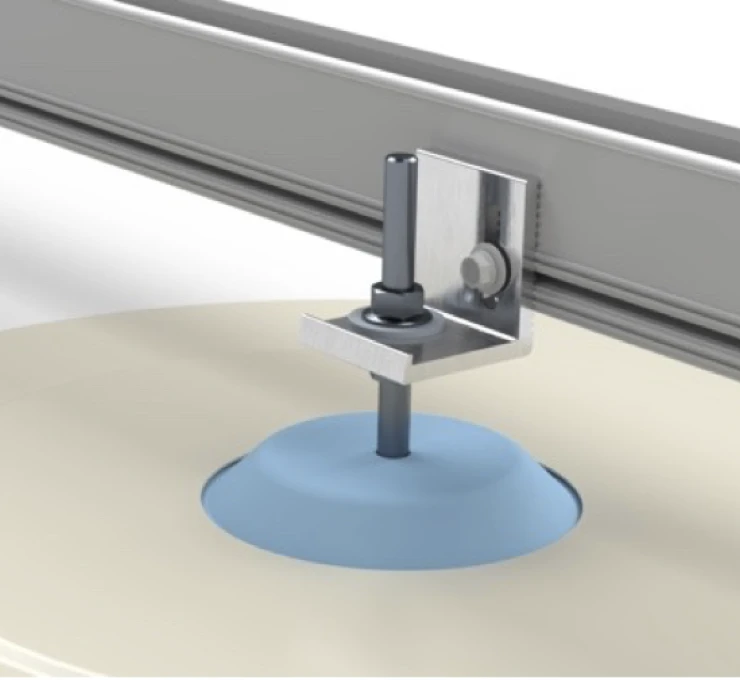

• Geschikte dakankers: Metrisch draad M10 in verschillende lengtes. Verschillende uitvoeringen en merken dakankers.
• Geschikte klemplaten: Klemplaten 40mm breed.
• Geschikte daktypes: Alle schuine daken met trapezium- en golfplaat en schuine vlakke daken met bitumen en folie (PVC, EPDM, etc.)
• Compatible met Luna-systemen: Luna montagerails, Luna vezelcement golfadapters, Luna klemmen.

Technische specificaties

• Bevestiging met RVS montageschroef 6,5x25 (I01431) aan Luna montagerail
• Voor zowel landscape als portrait opstellingen stokschroef- en dakanker-toepassingen
• Met klemplaatoplossing rail haaks op dragende constructie te monteren
• Horizontale stelmogelijkheid stokschroef/dakanker is 15mm
• Verticale stelmogelijkheid montagerail is 27mm
• Natuurlijk corrosiewerend
• Past op ieder M10 draadeind
• Niet geschikt voor het bevestigen met dakplaatschroeven

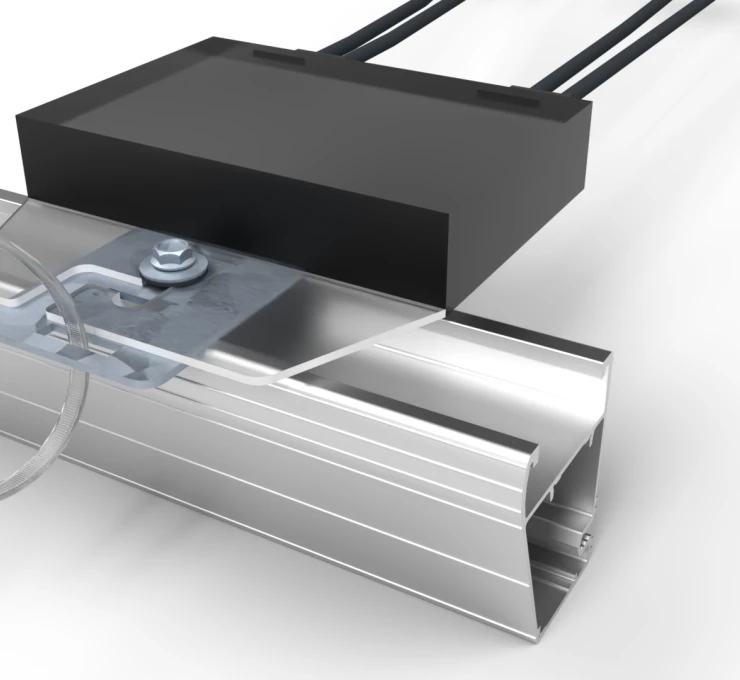

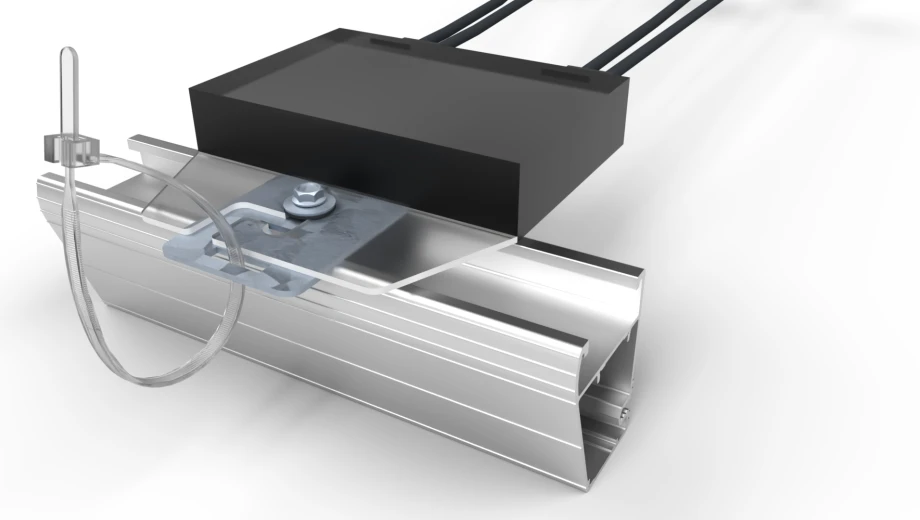

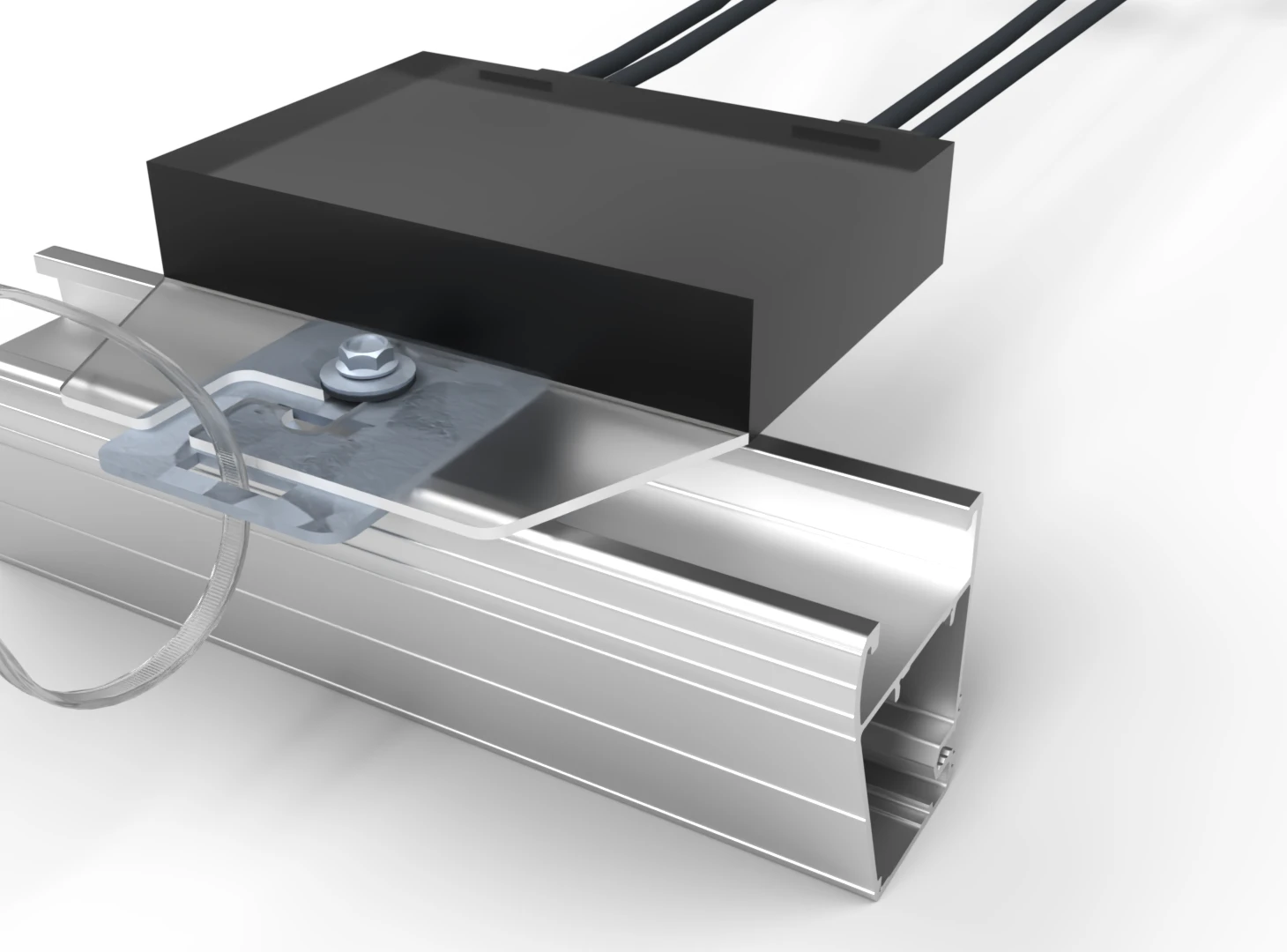

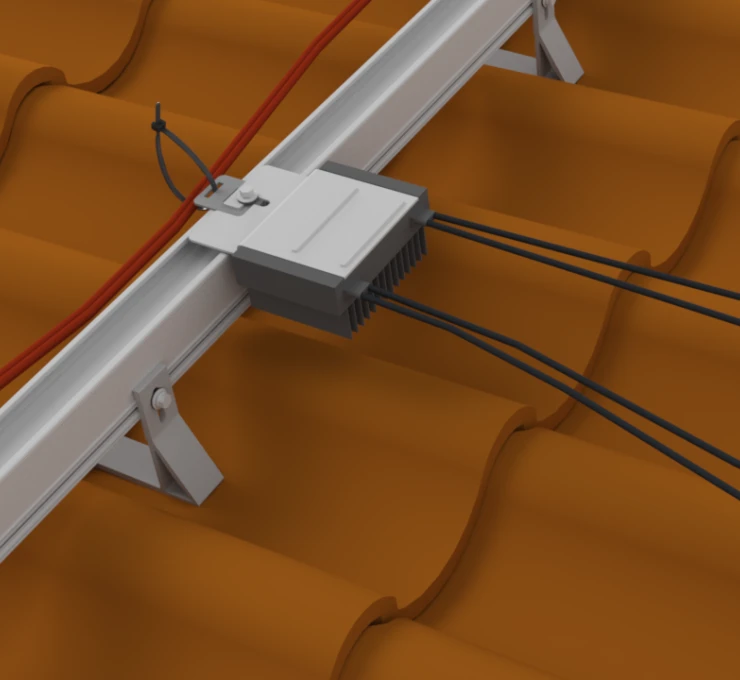

Om micro-omvormers en optimizers eenvoudig en snel te bevestigen. Geschikt voor op onze Sunbeam Luna montagerail voor vezelcement- en pannendak.
Met een extra opening om kabels met tiewraps te bevestigen.

Veel handiger dan een tiewrap is onze Miniclip. Voor het vastzetten van kabels. De clip is universeel inzetbaar en snel te bevestigen en klemt dankzij de staalinlage extreem goed. Te bestellen per 100 stuks.
